技术数据

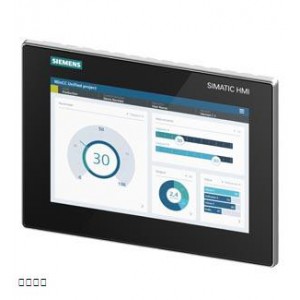

		SIMATIC HMI MTP1000， Unified 精智面板， 触摸式操作， 10.1” 宽屏 TFT 显示屏， 一千六百万色， PROFINET 接口， 可项目组态的***低版本 WinCC Unified Comfort V16， 包含开源软件，加热 免费提供 参见随附蓝光
一般信息
产品类型标志		MTP1000 Unified Comfort
显示
显示屏规格		TFT
屏幕对角线		10.1 in
屏幕宽度		217 mm
屏幕高度		135.6 mm
颜色数量		16 777 216
分辨率（像素）
● 水平图像分辨率		1 280 pixel
● 垂直图像分辨率		800 pixel
背光灯
● MTBF 背景照明（温度为 25 °C 时）		50 000 h; 25°C 时
● 可调节背景照明		是; 5-100 %
操作元件
键盘字体
● 数字键盘		是; 屏幕键盘
● 字母数字键盘		是; 屏幕键盘
触摸屏
● 触摸屏规格		是
● 多点触摸屏规格		是
安装方式/安装
安装位置		垂直
可以垂直安装（纵向格式）		是
可以横向安装（横向格式）		是
无外部通风时的***大允许倾斜角度		35°
电源电压
电源的电压类型		DC
额定值 (DC)		24 V
允许范围，下限 (DC)		19.2 V
允许范围，上限 (DC)		28.8 V
输入电流
耗用电流（额定值）		0.5 A
耗用电流，***大值		1.1 A
接通电流脉冲 I²t		0.5 A²·s
存储器
闪存		是
RAM		是
输出类型
声音
● 蜂鸣器		是
● 扬声器		否
时间
时钟
● 硬件时钟（实时时钟）		是
● 软件时钟		是
● 缓存		是; 缓冲持续时间典型值为 6 周
● 可同步		是
