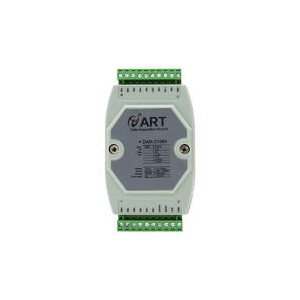

8 路模拟量输入， RS485 通讯接口，带有标.准 ModbusRTU 协议�？煞奖懔樱鹤樘�、力控、易控、 MCGS 等组态软件同时也可以和昆仑通态、维纶通等触摸屏以及无线 DTU 一起使用。阿尔泰 DAM3158 / 3158A 区别在于两款量程不一样， 3158 的量程更广，普通用户使用 3158A 即可。
|
模拟量输入
|
|
输入通道
|
8路差分模拟量输入
|
|
输入类型
|
电压输入，电流输入
|
|
采集量程
|
DAM-3158：默认出厂值4~20mA
±150 mV，±500 mV，±1V，±5V，0~5V，1~5V，0~10V，±10V，±20mA，0~20mA，4~20mA，0~22mA
DAM-3158A：默认出厂值4~20mA
±5V，0~5V，0~10V，±10V，0~20mA，4~20mA
|
|
采样速率注1
|
总通道10sps
每通道=10sps / 使能通道数注2
|
|
分辨率
|
16位
|
|
采集精度
|
1‰（注意：±150 mV，±500 mV量程下误差为1%）
|
|
输入阻抗
|
电压量程：10MΩ 电流量程：125Ω
|
|
隔离电压
|
1500VDC
|
|
量程设置
|
每通道可独立配置量程
|
|
其他
|
|
通讯接口
|
RS485
|
|
波特率
|
1200~115200bps
|
|
数据通讯速率注3
|
180次/秒（单�？椋�115200bps下）
24次/秒（单�？椋�9600bps下）
3次/秒（单�？�，1200bps下）
|
|
看门狗
|
软件看门狗
|
|
供电电压
|
+10V～30VDC
|
|
电源保护
|
电源反向保护
|
|
功耗
|
额定值1.5W @ 24VDC
|
|
操作温度
|
-10℃～＋70℃
|
|
存储温度
|
-20℃～＋85℃
|
15726604412 15910369641
注意：
1、采样速率：此参数指的是ADC芯片采集速度。
2、使能通道数：由上位机软件配置，“采样使能”下方勾选，客户可自主选择使能采集的通道数量和通道号。
3、数据通讯速率：此参数指的是MCU控制器和上位机通讯速度。
