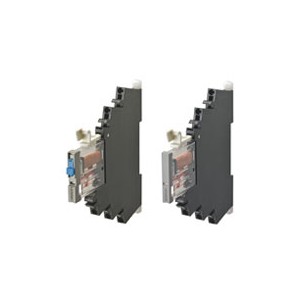

种类



连接端子	接点构成	闭锁摆杆 (测试按钮)	输入的额定电压 (V)		型号
Push-In Plus 端子	标准型	无	DC	12	G2RV-SR500 DC12
				24	G2RV-SR500 DC24
			AC/DC	24	G2RV-SR500 AC/DC24
				48	G2RV-SR500 AC/DC48
			AC	100	G2RV-SR500 AC100
				110	G2RV-SR500 AC110
				200	G2RV-SR500 AC200
				230	G2RV-SR500 AC230
		有	DC	24	G2RV-SR501 DC24
			AC/DC	24	G2RV-SR501 AC/DC24
	微小负载用	无	DC	12	G2RV-SR500-AP DC12
				24	G2RV-SR500-AP DC24
			AC/DC	24	G2RV-SR500-AP AC/DC24
				48	G2RV-SR500-AP AC/DC48
			AC	100	G2RV-SR500-AP AC100
				110	G2RV-SR500-AP AC110
				200	G2RV-SR500-AP AC200
				230	G2RV-SR500-AP AC230
螺钉端子	标准型	无	DC	12	G2RV-SR700 DC12
				24	G2RV-SR700 DC24
			AC/DC	24	G2RV-SR700 AC/DC24
				48	G2RV-SR700 AC/DC48
			AC	100	G2RV-SR700 AC100
				110	G2RV-SR700 AC110
				200	G2RV-SR700 AC200
				230	G2RV-SR700 AC230
		有	DC	24	G2RV-SR701 DC24
			AC/DC	24	G2RV-SR701 AC/DC24
	微小负载用	无	DC	12	G2RV-SR700-AP DC12
				24	G2RV-SR700-AP DC24
			AC/DC	24	G2RV-SR700-AP AC/DC24
				48	G2RV-SR700-AP AC/DC48
			AC	100	G2RV-SR700-AP AC100
				110	G2RV-SR700-AP AC110
				200	G2RV-SR700-AP AC200
				230	G2RV-SR700-AP AC230



注.插座不单独出售。

更换用继电器

型号标准



类型	闭锁摆杆 (测试按钮)	额定线圈电压 (V)		型号	适用型号
标准型	无	DC	11	G2RV-1-S-G DC11	G2RV-SR700/500 DC12V
			21	G2RV-1-S-G DC21	G2RV-SR700/500 DC24V
					G2RV-SR700/500 AC/DC24V
			48	G2RV-1-S-G DC48	G2RV-SR700/500 AC/DC48V
					G2RV-SR700/500 AC100V
					G2RV-SR700/500 AC110V
					G2RV-SR700/500 AC200V
					G2RV-SR700/500 AC230V
	有	DC	21	G2RV-1-SI-G DC21	G2RV-SR701/501 DC24V
					G2RV-SR701/501 AC/DC24V
微小 负载用	无	DC	11	G2RV-1-S-AP-G DC11	G2RV-SR700/500-AP DC12V
			21	G2RV-1-S-AP-G DC21	G2RV-SR700/500-AP DC24V
					G2RV-SR700/500-AP AC/DC24V
			48	G2RV-1-S-AP-G DC48	G2RV-SR700/500-AP AC/DC48V
					G2RV-SR700/500-AP AC100V
					G2RV-SR700/500-AP AC110V
					G2RV-SR700/500-AP AC200V
					G2RV-SR700/500-AP AC230V



注.纤薄型I/O继电器在插座内减压，输入的额定电压与更换用继电器的额定线圈电压有异。

共通附件 （另售）

短接棒



形状	间距	极数	颜色	型号*1	***低订货数量(个)	***大通电电流
	6.2mm	2	红色 (R)、 蓝色 (S)、 黄色 (Y)	PYDN-6.2-020□	10	32A
		3		PYDN-6.2-030□
		4		PYDN-6.2-040□
		10		PYDN-6.2-100□
		20		PYDN-6.2-200□



注. 请用于相邻插座的交叉配线。
*1. 型号的□内为覆膜颜色的符号。□颜色选择：R=红色、S=蓝色、Y＝黄色

标签



形状	型号	***低订货数量 (每板的数量)
	XW5Z-P2.5LB1 ＊	5 (1板/72个)
	XW5Z-P2.5LB2



*自2017年7月起生产的产品可以使用。

分离板



形状	型号
	XW5Z-EP12



PLC接口单元



形状	I/O区分	公共端子处理	连接方式	适用机种	型号
	输入用	Push-In	PNP	G2RV-SR500-AP	P2RVC-8-I-5-1
			NPN		P2RVC-8-I-5
		螺钉端子	PNP	G2RV-SR700-AP	P2RVC-8-I-7-1
	输出用	Push-In	PNP	G2RV-SR500 G2RV-SR501 G3RV-SR500	P2RVC-8-O-5-1
			NPN		P2RVC-8-O-5
		螺钉端子	PNP	G2RV-SR700 G2RV-SR701 G3RV-SR700	P2RVC-8-O-7-1



导轨安装用品



形状	种类		型号	***低订货数量(个)
	支承导轨	1m	PFP-100N	-
		0.5m	PFP-50N
	端板*		PFP-M	10
	间隔		PFP-S



* 支乘导轨安装时，请使用端板（PFP-M）。
PFP-□的详情请参见本公司网站（www.fa.omron.com.cn）。

支持电缆



产品名称		形状	电缆 长度 L (mm)	型号	支持机型
散线电缆 P2RV-A□C	8点输入 /输出用		1,000	P2RV-A100C	各种设备
			2,000	P2RV-A200C
			3,000	P2RV-A300C
			5,000	P2RV-A500C
欧姆龙制 用PLC连接 带连接器电缆 (1对4) P2RV-4-□C	32点 输出用		1,000	P2RV-4-100C	MIL连接器型的 PLC I/O单元(1对4) CJ1W-OD232/OD262等
			2,000	P2RV-4-200C
			3,000	P2RV-4-300C
			5,000	P2RV-4-500C
欧姆龙制 用PLC连接 带连接器电缆 (1对4) P2RV-4-□IMC	32点 输入用		1,000	P2RV-4-100IMC	MIL连接器型的 PLC I/O单元(1对4) CJ1W-ID232/ID262等 *1
			2,000	P2RV-4-200IMC
			3,000	P2RV-4-300IMC
			5,000	P2RV-4-500IMC
欧姆龙制 用PLC连接 带连接器电缆 (1对4) P2RV-4-□IFC	32点 输入用		1,000	P2RV-4-100IFC	富士通连接器型的 PLC I/O单元(1对4) CJ1W-ID231/ID261等 *2
			2,000	P2RV-4-200IFC
			3,000	P2RV-4-300IFC
			5,000	P2RV-4-500IFC
欧姆龙制 用PLC连接 带连接器电缆 (1对1) P2RV-A□C-OMR GRT1	8点 输出用		500	P2RV-A050C-OMR GRT1	薄片I/O单元(1对1) 输入用：GRT1-ID8-1 输出用：GRT1-OD8-1
			1,000	P2RV-A100C-OMR GRT1
	8点 输入用		500	P2RV-A050IC-OMR GRT1
			1,000	P2RV-A100IC-OMR GRT1
欧姆龙制 用PLC连接 带连接器电缆 (1对1) P2RV-A□C-OMR NX	8点 输出用		500	P2RV-A050C-OMR NX	带晶体管无螺丝端子台型 的PLC I/O单元(1对1) 输入用：NX-ID4442 输出用：NX-OD4256
			1,000	P2RV-A100C-OMR NX
	8点 输入用		500	P2RV-A050IC-OMR NX
			1,000	P2RV-A100IC-OMR NX
施耐德产品用 PLC连接电缆 P2RV-□C-SCH-□	32点 输入用		500	P2RV-050C-SCH-A	与施耐德生产的PLC (32点连接器型) 连接(1对4) 输入用： 140 DDI 353 00 输出用： 140 DDO 353 00
			1,000	P2RV-100C-SCH-A
			2,000	P2RV-200C-SCH-A
			3,000	P2RV-300C-SCH-A
			5,000	P2RV-500C-SCH-A
	32点 输出用		500	P2RV-050C-SCH-B
			1,000	P2RV-100C-SCH-B
			2,000	P2RV-200C-SCH-B
			3,000	P2RV-300C-SCH-B
			5,000	P2RV-500C-SCH-B
	16点 输入用		500	P2RV-050C-SCH-C	与施耐德生产的PLC (16点连接器型) 连接(1对2) 输入用： BMX DDI 1602 输出用： BMX DDO 1602
			1,000	P2RV-100C-SCH-C
			2,000	P2RV-200C-SCH-C
			3,000	P2RV-300C-SCH-C
			5,000	P2RV-500C-SCH-C
	16点 输出用		500	P2RV-050C-SCH-D
			1,000	P2RV-100C-SCH-D
			2,000	P2RV-200C-SCH-D
			3,000	P2RV-300C-SCH-D
			5,000	P2RV-500C-SCH-D
西门子产品用 PLC连接电缆 P2RV-□C-SIM-□	32点 输入用		500	P2RV-050C-SIM-A	与西门子生产的PLC (32点连接器型) 连接(1对4) 输入用： 6ES7 321-1BL00-0AA0 输出用： 6ES7 322-1BL00-0AA0
			1,000	P2RV-100C-SIM-A
			2,000	P2RV-200C-SIM-A
			3,000	P2RV-300C-SIM-A
			5,000	P2RV-500C-SIM-A
	32点 输出用		500	P2RV-050C-SIM-B
			1,000	P2RV-100C-SIM-B
			2,000	P2RV-200C-SIM-B
			3,000	P2RV-300C-SIM-B
			5,000	P2RV-500C-SIM-B
	16点 输入用		500	P2RV-050C-SIM-C	与西门子生产的PLC (16点连接器型) 连接(1对2) 输入用： 6ES7 321-1BH02-0AA0
			1,000	P2RV-100C-SIM-C
			2,000	P2RV-200C-SIM-C
			3,000	P2RV-300C-SIM-C
			5,000	P2RV-500C-SIM-C
	32点 输入用		500	P2RV-050C-SIM-D	与西门子生产的PLC (32点连接器型) 连接(1对4) 输入用： 6ES7 421-1BL-0AA0 输出用： 6ES7 422-1BL-0AA0
			1,000	P2RV-100C-SIM-D
			2,000	P2RV-200C-SIM-D
			3,000	P2RV-300C-SIM-D
			5,000	P2RV-500C-SIM-D
	32点 输出用		500	P2RV-050C-SIM-E
			1,000	P2RV-100C-SIM-E
			2,000	P2RV-200C-SIM-E
			3,000	P2RV-300C-SIM-E
			5,000	P2RV-500C-SIM-E



*1. 连接CJ1W-ID232/ID262 （及同等端子排列的单元）时， PLC接口单元请使用P2RVC-8-I-□-1 （PNP）。
*2. 连接CJ1W-ID231/ID261 （及同等端子排列的单元）时， PLC接口单元请使用P2RVC-8-I-□-1 （PNP）。
