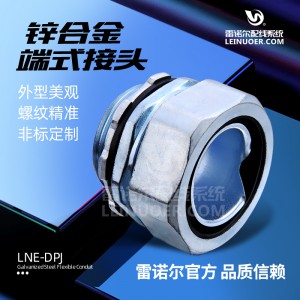

LNE-DPJ 端式接頭
產品材質：A.C.F部位采用**加厚型鋅合金制成、B.E部分采用丁腈橡膠制成、D為鐵皮制成
螺紋規格：公制（M）、德制（PG）、英制（G）、美制（NPT）
產品顏色：金屬色（銀白色）
工作溫度：－40℃~＋100℃，短時可達＋120℃
防護等級：IP65

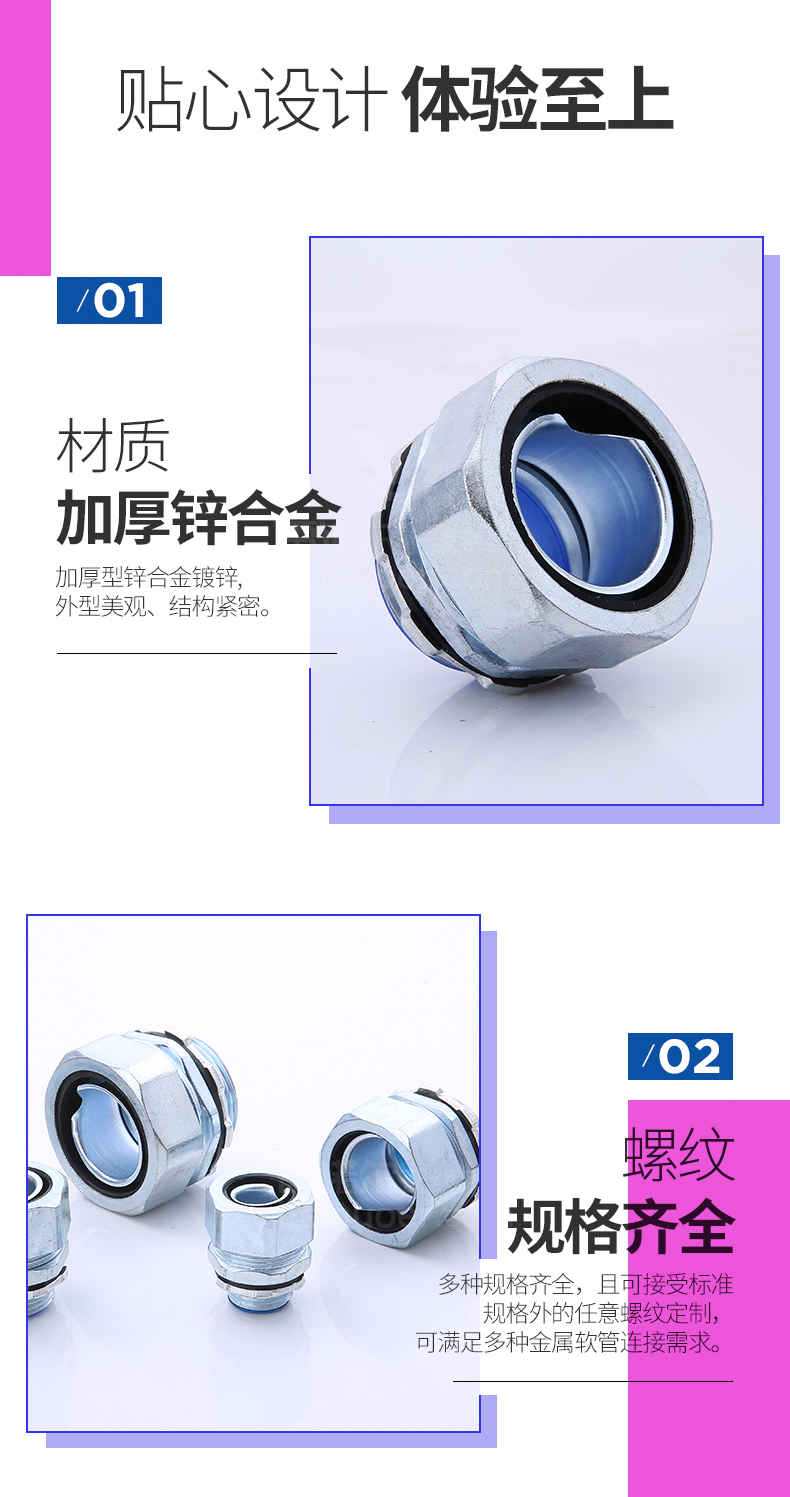

產品特性：加厚型鋅合金鍍鋅或鍍鉻、外型美觀、結構緊密、強度高
軟管護套設計與軟管相扣接緊之設計、裝配省時便利，抗拉力強
可防水、防塵、抗鹽、耐酸堿、酒精、油、脂及一般溶劑
除以下標準規格外，可按要求任意變動螺紋 標準
|

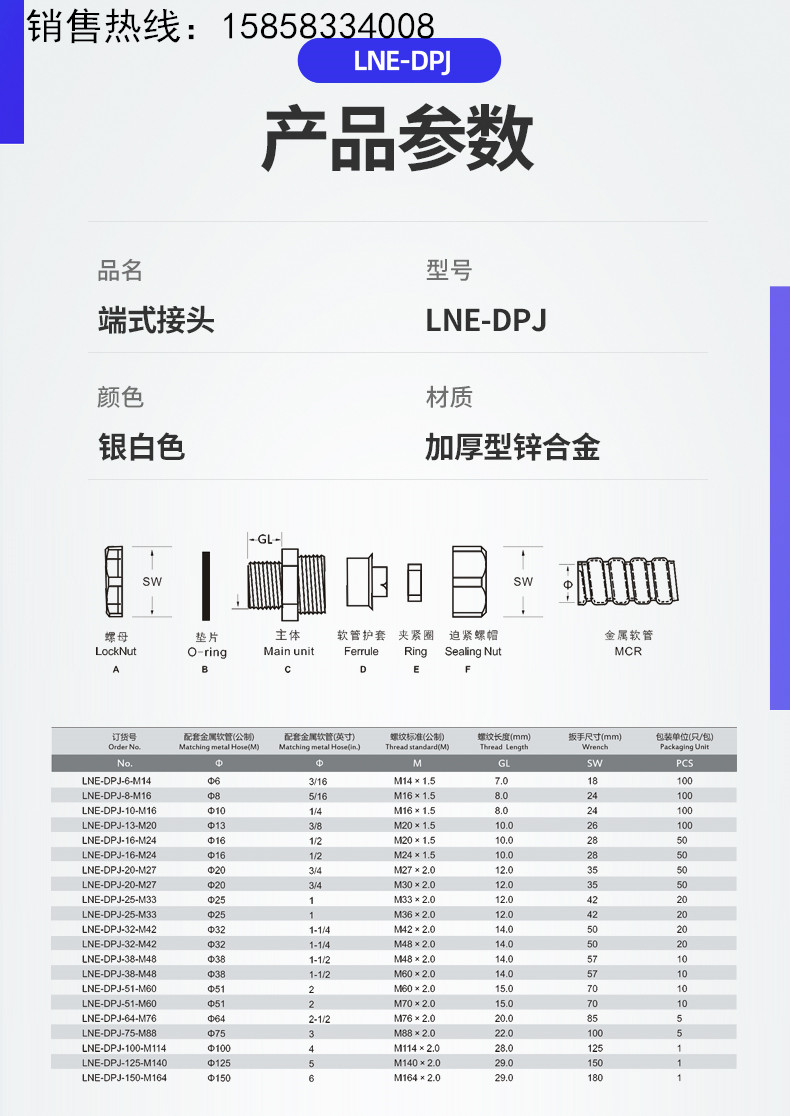

Order No. 訂貨號
|
Thread size 螺紋尺寸
|
Thread O.D 螺紋外徑（mm）D1
|
Thread length 螺紋長度（mm）L1
|
Connector length 接合長度（mm）L1+L2
|
Packaging Unit 包裝單位 （個/包）
|
|
|
LNE-DPJ-6-M14
|
M14 × 1.5
|
13.6
|
7
|
16
|
100
|
|
LNE-DPJ-8-M16
|
M16 × 1.5
|
15.6
|
8
|
16
|
50
|
|
LNE-DPJ-10-M16
|
M16 × 1.5
|
15.6
|
8
|
17
|
50
|
|
LNE-DPJ-13-M20
|
M20 × 1.5
|
19.6
|
10
|
18
|
50
|
|
LNE-DPJ-16-M24
|
M20 × 1.5 / M24 × 1.5
|
19.6/23.5
|
10
|
23
|
50
|
|
LNE-DPJ-20-M27
|
M27 × 2.0 / M30 × 2.0
|
26.6/29.5
|
12
|
22
|
25
|
|
LNE-DPJ-25-M33
|
M33 × 2.0 / M36 × 2.0
|
32.5/35.5
|
12
|
28
|
20
|
|
LNE-DPJ-32-M42
|
M42 × 2.0 / M48 × 2.0
|
41.4/47.4
|
14
|
30
|
10
|
|
LNE-DPJ-38-M48
|
M48 × 2.0 / M60 × 2.0
|
47.4/59.4
|
14
|
32
|
10
|
|
LNE-DPJ-51-M60
|
M60 × 2.0 / M70 × 2.0
|
59.4/69.4
|
15
|
34
|
5
|
|
LNE-DPJ-64-M76
|
M76 × 2.0
|
75.4
|
20
|
38
|
2
|
|
LNE-DPJ-75-M88
|
M88 × 2.0
|
87.8
|
22
|
46
|
2
|
|
LNE-DPJ-100-M114
|
M114 × 2.0
|
113.2
|
28
|
50
|
2
|
|
LNE-DPJ-125-M140
|
M140 × 2.0
|
139.3
|
29
|
|
2
|
|
LNE-DPJ-150-M164
|
M164 × 2.0
|
163.3
|
29
|
|
2
|
|
LNE-DPJ-6-PG7
|
PG7
|
12.5
|
8
|
16
|
100
|
|
LNE-DPJ-8-PG9
|
PG9
|
15.2
|
8
|
16
|
100
|
|
LNE-DPJ-10-PG9
|
PG9
|
15.2
|
8
|
17
|
100
|
|
LNE-DPJ-13-PG11
|
PG11/PG13.5
|
18.6/20.4
|
8
|
18
|
100
|
|
LNE-DPJ-16-PG13.5
|
PG13.5/PG16
|
20.4/22.5
|
11
|
23
|
100
|
|
LNE-DPJ-20-PG21
|
PG21
|
28.3
|
14
|
22
|
50
|
|
LNE-DPJ-25-PG29
|
PG29
|
37
|
15
|
28
|
50
|
|
LNE-DPJ-32-PG29
|
PG29
|
37
|
15
|
30
|
25
|
|
LNE-DPJ-38-PG36
|
PG36/PG42
|
47.0/54.0
|
16
|
32
|
25
|
|
LNE-DPJ-51-PG48
|
PG48
|
59.3
|
18
|
34
|
10
|
|
Order No. 訂貨號
|
Order No. 訂貨號
|
G System 英制規格
|
Thread O.D 螺紋外徑（mm）D1
|
Thread length 螺紋長度（mm）L1
|
Connector length 接合長度（mm）L1+L2
|
Packaging Unit 包裝單位 （個/包）
|
|
LNE-DPJ-6-G1/4
|
LNE-DPJ-6-NPT1/4
|
G1/4″
|
13.2
|
8
|
16
|
100
|
|
LNE-DPJ-8-G3/8
|
LNE-DPJ-8-NPT3/8
|
G3/8″
|
16.5
|
8
|
16
|
100
|
|
LNE-DPJ-10-G3/8
|
LNE-DPJ-10-NPT3/8
|
G3/8″
|
16.5
|
8
|
17
|
100
|
|
LNE-DPJ-13-G3/8
|
LNE-DPJ-13-NPT3/8
|
G3/8″
|
16.5
|
8
|
18
|
100
|
|
LNE-DPJ-16-G1/2
|
LNE-DPJ-16-NPT1/2
|
G1/2″
|
21.3
|
11
|
23
|
100
|
|
LNE-DPJ-20-G3/4
|
LNE-DPJ-20-NPT3/4
|
G3/4″
|
26.6
|
14
|
22
|
50
|
|
LNE-DPJ-25-G1
|
LNE-DPJ-25-NPT1
|
G1″
|
33.4
|
15
|
28
|
50
|
|
LNE-DPJ-32-G1-1/4
|
LNE-DPJ-32-NPT1-1/4
|
G1-1/4″
|
42.1
|
15
|
30
|
25
|
|
LNE-DPJ-38-G1-1/2
|
LNE-DPJ-38-NPT1-1/2
|
G1-1/2″
|
47.8
|
16
|
32
|
25
|
|
LNE-DPJ-51-G2
|
LNE-DPJ-51-NPT2
|
G2″
|
59.6
|
18
|
34
|
10
|
|
LNE-DPJ-64-G2-1/2
|
LNE-DPJ-64-NPT2-1/2
|
G2-1/2″
|
75.1
|
22
|
38
|
10
|
|
LNE-DPJ-75-G3
|
LNE-DPJ-75-NPT3
|
G3″
|
87.8
|
22
|
46
|
5
|
|
LNE-DPJ-100-G4
|
LNE-DPJ-100-NPT4
|
G4″
|
113
|
24
|
50
|
5
|
|
LNE-DPJ-125-G5
|
LNE-DPJ-125-NPT5
|
G5″
|
|
|
|
5
|
|
LNE-DPJ-150-G6
|
LNE-DPJ-150-NPT6
|
G6″
|
|
|
|
2
|
