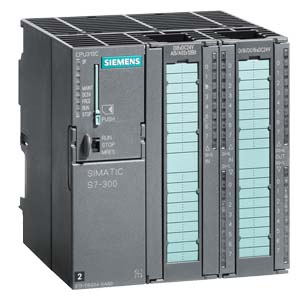

SIMATIC S7-300，CPU 313C， 带 MPI 的紧凑型 CPU， 24 DE/16 DA，4AE，2AA，1 Pt100， 3 个快速计数器(30 kHz)， 集成电源 24V DC， 工作存储器 128 KB， 前连接器（2x 40 极）和 需要微型存储卡 |
| 一般信息 |
| 硬件功能状态 |
01 |
| 固件版本 |
V3.3 |
| 附带程序包的 |
| ● 工程系统 |
STEP 7 V5.5 + SP1 以上或 STEP 7 V5.3 + SP2 以上，附带 HSP 203 |
| 电源电压 |
| 额定值 (DC) |
24 V |
| 允许范围，下限 (DC) |
19.2 V |
| 允许范围，上限 (DC) |
28.8 V |
| 电源导线的外部保险装置（推荐） |
LS 开关，类型 C，***小值 2 A；LS 开关，类型 B，***小值 4 A |
| 电源和电压断路跨接 |
| ● 停电/断电跨接时间 |
5 ms |
| ● 重复率，***小值 |
1 s |
| 负载电压 L+ |
| 数字输入端 |
| — 额定值 (DC) |
24 V |
| — 反极性保护 |
是 |
| 数字输出端 |
| — 额定值 (DC) |
24 V |
| — 反极性保护 |
否 |
| 输入电流 |
| 耗用电流（额定值） |
650 mA |
| 耗用电流（空载），典型值 |
150 mA |
| 接通电流，典型值 |
5 A |
| I²t |
0.7 A²·s |
| 数字输入端 |
| ● 来自负载电压 L+（空载），***大值 |
80 mA |
| 数字输出端 |
| ● 来自负载电压 L+，***大值 |
50 mA |
| 功率损失 |
| 功率损失，典型值 |
12 W |
| 存储器 |
| 工作存储器 |
| ● 集成 |
128 kbyte |
| ● 可扩展 |
否 |
| 装载存储器 |
| ● 插拔式 (MMC) |
是 |
| ● 插拔式 (MMC)，***大值 |
8 Mbyte |
| ● MMC 上的数据管理（在上一次编程后），***小值 |
10 a |
| 缓冲 |
| ● 存在 |
是; 通过 MMC 担保（免维护） |
| ● 不带电池 |
是; 程序和数据 |
| CPU-处理时间 |
| 对于位运算，典型值 |
0.07 µs |
| 对于字运算，典型值 |
0.15 µs |
| 对于定点运算，典型值 |
0.2 µs |
| 对于浮点运算，典型值 |
0.72 µs |
| CPU-组件 |
| 组件数量（总计） |
1 024; （DB、FC、FB）；可以通过安装的 MMC 减少可装载块的***大数量。 |
| DB |
| ● 数量，***大值 |
1 024; 数字条：1 至 16000 |
| ● 容量，***大值 |
64 kbyte |
| FB |
| ● 数量，***大值 |
1 024; 数字条：0 至 7999 |
| ● 容量，***大值 |
64 kbyte |
| FC |
| ● 数量，***大值 |
1 024; 数字条：0 至 7999 |
| ● 容量，***大值 |
64 kbyte |
| OB |
| ● 数量，***大值 |
参见操作列表 |
| ● 容量，***大值 |
64 kbyte |
| ● 可用循环 OB 数量 |
1; OB 1 |
| ● 时间报警 OB 数量 |
1; OB 10 |
| ● 延迟报警 OB 数量 |
2; OB 20, 21 |
| ● 唤醒警告 OB 数量 |
4; OB 32、33、34、35 |
| ● 过程报警 OB 数量 |
1; OB 40 |
| ● 启动 OB 数量 |
1; OB 100 |
| ● 异步错误 OB 数量 |
4; OB 80、82、85、87 |
| ● 同步错误 OB 数量 |
2; OB 121、122 |
| 嵌套深度 |
| ● 每个优先等级 |
16 |
| ● 错误 OB 中的附加等级 |
4 |
| 计数器、定时器及其剩磁 |
| S7 计数器 |
| ● 数量 |
256 |
| 剩磁 |
| — 可调整 |
是 |
| — 下限 |
0 |
| — 上限 |
255 |
| — 已预设 |
Z 0 至 Z 7 |
| 计数范围 |
| — 下限 |
0 |
| — 上限 |
999 |
| IEC 计数器 |
| ● 存在 |
是 |
| ● 类型 |
SFB |
| ● 数量 |
不限制（只通过 RAM 进行限制） |
| S7 时间 |
| ● 数量 |
256 |
| 剩磁 |
| — 可调整 |
是 |
| — 下限 |
0 |
| — 上限 |
255 |
| — 已预设 |
无剩余 |
| 时间范围 |
| — 下限 |
10 ms |
| — 上限 |
9 990 s |
| IEC 计时器 |
| ● 存在 |
是 |
| ● 类型 |
SFB |
| ● 数量 |
不限制（只通过 RAM 进行限制） |
| 数据范围及其剩磁 |
| 保留的数据范围（包括时间、计数器、标记），***大值 |
64 kbyte |
| 标记 |
| ● 容量，***大值 |
256 byte |
| ● 存在剩磁 |
是; MB 0 至 MB 255 |
| ● 预设剩磁 |
MB 0 至 MB 15 |
| ● 定时标记数量 |
8; 1 个标记字节 |
| 数据组件 |
| ● 可调整剩磁 |
是; 在 DB 中不保持特征 |
| ● 预设剩磁 |
是 |
| 本地数据 |
| ● 每个优先等级，***大值 |
32 kbyte; 每个块***大 2048 字节 |
| 地址范围 |
| 外设地址范围 |
| ● 输入端 |
1 024 byte |
| ● 输出端 |
1 024 byte |
| 分布式 |
| — 输入端 |
无 |
| — 输出端 |
无 |
| 过程映像 |
| ● 输入端 |
1 024 byte |
| ● 输出端 |
1 024 byte |
| ● 输入端，可调整 |
1 024 byte |
| ● 输出端，可调整 |
1 024 byte |
| ● 输入端，已预设 |
128 byte |
| ● 输出端，已预设 |
128 byte |
| 集成通道的默认地址 |
| — 数字输入端 |
124.0 至 126.7 |
| — 数字输出端 |
124.0 至 125.7 |
| — 模拟输入端 |
752 至 761 |
| — 模拟输出端 |
752 至 755 |
| 数字通道 |
| ● 输入端 |
1 016 |
| — 集中式 |
1 016 |
| ● 输出端 |
1 008 |
| — 集中式 |
1 008 |
| 模拟通道 |
| ● 输入端 |
253 |
| — 集中式 |
253 |
| ● 输出端 |
250 |
| — 集中式 |
250 |
| 硬件扩展 |
| 扩展支架数量，***大值 |
3 |
| DP 主站数量 |
| ● 集成 |
无 |
| ● 关于 CP |
4 |
| 可运行的 FM 和 CP 数量（建议） |
| ● FM |
8 |
| ● CP, PtP |
8 |
| ● CP，LAN |
6 |
| 组件载体 |
| ● 组件载体，***大值 |
4 |
| ● 每个组件载体的组件，***大值 |
8; 在模块载体 3 内***多 7 个 |
| 时间 |
| 时钟 |
| ● 硬件时钟（实时时钟） |
是 |
| ● 可缓冲和同步 |
是 |
| ● 缓冲持续时间 |
6 wk; 当环境温度为 40 °C 时 |
| ● 每日偏差，***大值 |
10 s; 典型值：2 s |
| ● 接通电源后时钟的显示 |
在断开电源后，时钟仍继续运行 |
| ● 缓冲后的时钟显示 |
在断开电源时，时钟仍正常显示时间 |
| 运行时间计数器 |
| ● 数量 |
1 |
| ● 数字/数字条 |
0 |
| ● 值域 |
0 至 2 的 31 次方小时（在使用 SFC 101 时） |
| ● 间隔尺寸 |
1 h |
| ● 剩余 |
是; 每次重启时必须重新启动 |
| 时间同步 |
| ● 提供支持 |
是 |
| ● 在 MPI 上，主站 |
是 |
| ● 在 MPI 上，从站 |
是 |
| ● 在 AS 中，主站 |
是 |
| ● 在 AS 中，从站 |
否 |
| 数字输入 |
| 数字输入端数量 |
24 |
| ● 可用来实现技术功能的输入端 |
12 |
| 集成通道 (DI) |
24 |
| 输入特性符合 IEC 61131，类型 1 |
是 |
| 可同时控制的输入端数量 |
| 水平安装位置 |
| — ***高可达 40 ℃，***大值 |
24 |
| — ***高可达 60 ℃，***大值 |
12 |
| 垂直安装位置 |
| — ***高可达 40 ℃，***大值 |
12 |
| 输入电压 |
| ● 额定值 (DC) |
24 V |
| ● 对于信号“0” |
-3 至 +5V |
| ● 对于信号“1” |
+15 至 +30 V |
| 输入电流 |
| ● 对于信号“1”，典型值 |
8 mA |
| 输入延迟（输入电压为额定值时） |
| 对于标准输入端 |
| — 可参数化 |
是; 0.1 / 0.3 / 3 / 15ms（在程序运行时间内，可重新对标准输入端的输入延迟进行组态。请注意，重新设置的滤波时间可能在之前的滤波时间完成一次循环后才会生效。） |
| — 额定值 |
3 ms |
| 用于技术功能 |
| — 从“0”到“1”时，***大值 |
16 µs; ***大计数频率时的***小脉冲宽度/***小脉冲间歇 |
| 导线长度 |
| ● 屏蔽，***大值 |
1 000 m; 100 m 用于技术功能 |
| ● 未屏蔽，***大值 |
600 m; 用于技术功能：否 |
| 用于技术功能 |
| — 屏蔽，***大值 |
100 m; 在***大计数频率时 |
| — 未屏蔽，***大值 |
不允许 |
| 数字输出 |
| 数字输出端数量 |
16 |
| ● 其中的快速输出端 |
4; 注意：不得并联连接 CPU 的快速输出端 |
| 集成通道 (DO) |
16 |
| 短路保护 |
是; 电子脉冲 |
| ● 响应阈，典型值 |
1 A |
| 感应式关闭电压的限制 |
L+ (-48 V) |
| 控制数字输入 |
是 |
| 输出端的通断能力 |
| ● 照明负载时的***大值 |
5 W |
| 负载电阻范围 |
| ● 下限 |
48 |
| ● 上限 |
4 k |
| 输出电压 |
| ● 对于信号 “1”，***小值 |
L+ (-0.8 V) |
| 输出电流 |
| ● 对于信号“1”的额定值 |
500 mA |
| ● 针对信号“1”的允许范围，***小值 |
5 mA |
| ● 针对信号“1”的允许范围，***大值 |
0.6 A |
| ● 针对信号“1”的***小负载电流 |
5 mA |
| ● 针对信号“0”的剩余电流，***大值 |
0.5 mA |
| 两个输出端并联 |
| ● 用于增加功率 |
否 |
| ● 用于冗余控制负载 |
是 |
| 开关频率 |
| ● 电阻负载时的***大值 |
100 Hz |
| ● 电感负载时的***大值 |
0.5 Hz |
| ● 照明负载时的***大值 |
100 Hz |
| ● 电阻负载的脉冲输出端，***大值 |
2.5 kHz |
