中图仪器GTS大尺寸空间三维激光跟踪测量仪集激光干涉测距技术、光电检测技术、精密机械技术、计算机及控制技术、现代数值计算理论于一体，在大尺度空间测量工业科学仪器中具有高精度和重要性，是同时具有μm级别精度、百米工作空间的高性能光电仪器。可用于尺寸测量、安装、定位、校正和逆向工程等应用，是功能强的计量检测工具。

GTS大尺寸空间三维激光跟踪测量仪系统由计算机、跟踪测量站、目标镜组成，将水平和垂直两个方向的角度测量与距离测量结合在一起，构成一个球坐标测量系统；通过目标镜完成空间几何元素测点信息的获取，并通过三维数据分析软件完成对空间几何元素尺寸、尺寸公差与形位公差、空间曲面与曲线的分析计算工作。

主机测量系统

· 集成化控制主机设计

CPU处理能力强、紧凑型的控制主机内置于激光跟踪头，主机集成化的设计大大减少设备连接线缆和携带箱体数量，方便现场快速安装。

· 目标球自动锁定技术

目标锁定相机在断光时会在小范围内自动搜索到目标球，完成断光续接，自动锁定目标球，全过程不需人为操作，提高测量效率。

· HiADM测距技术

激光***测距（ADM）和激光干涉测距（IFM）融合技术（HiADM），将激光干涉测长的高动态速度与激光***测距功能相结合，保证测量精度，并实现挡光恢复。

· 一体化气象站

一体化的环境气象站自动监视及更新环境气象参数，实时补偿温度、空气压力和湿度对激光在空气中空气折射率的影响，保证测量的准确性。

· MultiComm通信

设备与电脑之间可以通过硬件触发、有线网络或无线WIFI等多种方式数据通信，方便保密车间的现场使用，***高测量数据输出速度1000点/秒。

· 便携性运输

集成化主机设计的激光跟踪头，集成式的配件运输箱，使得整个运输箱体系统体积小、重量轻，易用性佳，并且便于在不同的工作地点之间进行运输。

· 密封防护设计

IP54防护等级，保证主机免受灰尘和其他污染物的进入，环境适用性强。

· 稳固三脚架

稳定、便捷的三角架和底盘设计确保稳定的地面测量条件，灵巧升降机构设计省力操作，稳固的三角支撑系统避免环境震动带来的精度损失。

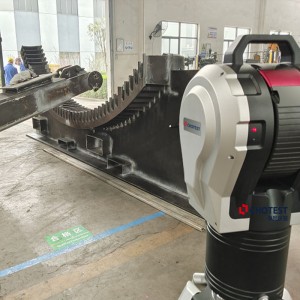

检测水力发电基座

铺砖机器人检测

应用

GTS可广泛应用在各种大尺度空间精密测量领域，如在航空航天领域对飞机零部件及装配精度的测量；在机床行业中对机床平面度、直线度、圆柱度等的测量；在汽车制造中对车型的在线测量；在制造中对运动机器人位置的***标定。此外，激光跟踪仪还可以广泛应用到造船、轨道交通、核电等**制造各个领域。
