产品类型名称

PROFIBUS 连接器

产品描述

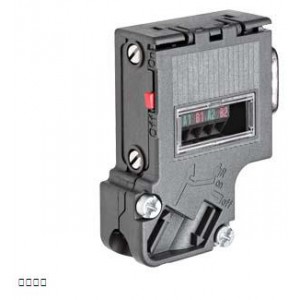

PROFIBUS 总线连接插头，RS 485，螺栓，无编程端口，35°

SIPLUS DP PROFIBUS 插头带 R - 无 PG - 倾斜基于 6ES7972-0BA42-0XA0 带防腐蚀涂层， -40 - +70°C，连接插头针对 PROFIBUS ***多至 12 MBit/s，带斜向电缆引出端，终端电阻带隔离功能, 不带 PG 插座

应用适宜性

为了使 PROFIBUS 设备连接 PROFIBUS 总线电缆

传输率

传输率 / PROFIBUS DP 时

9.6 kbit/s ... 12 Mbit/s

接口

电气连接数量

● 适用于 PROFIBUS 导线

2

● 用于网络组件和终端设备

1

电气连接规格

● 适用于 PROFIBUS 导线

螺栓

● 用于网络组件和终端设备

9 针 Sub-D 插头

电气连接规格 / FastConnect

否

机械参数

终端电阻规格

集成电阻组合并可通过滑动开关接通

材料 / 外壳的

塑料

锁紧装置的结构形式

固定螺钉

结构形式，尺寸和重量

电缆出线方式

35 度电缆出线

宽度

15.8 mm

高度

54 mm

深度

39.5 mm

净重

60 g

环境条件

环境温度

● 运行期间

-40 ... +70 °C

● 存放期间

-40 ... +70 °C

● 运输期间

-40 ... +70 °C

● 在水平安装位置时 / 运行期间

70 ... -40 °C

● 在储存期间和运输

70 ... -40 °C

安装高度 / 高度超出水平面以上 / ***大值

5000 m

环境条件 / 与环境温度-气压-安装高度有关

1140 hPa ... 795 hPa (-1000 m ... +2000 m) 时的 Tmin ... Tmax // Tmin...795 hPa ... 658 hPa (+2000 m ... +3500 m) 时的 (Tmax - 10 K) // Tmin...658 hPa ... 540 hPa (+3500 m ... +5000 m) 时的 (Tmax - 20 K)

相对空气湿度

● 出现凝露 / ***大值

100 %; RH，包括凝露 / 冻结（在凝露状态下不得调试）

● 出现凝露 / 符合 IEC 60068-2-38 / ***大值

100 %; RH 包括凝露/冻结（在凝露状态下不得进行开机调试），水平安装

抵抗生物活性物质的能力

● 与 EN 60721-3-3 一致

是; 3B2 级霉菌孢子、真菌孢子、蘑菇孢子（不包括动物群体），3B3 级设备可订购

● 与 EN 60721-3-6 一致

是; 6B2 级霉菌孢子、真菌孢子、蘑菇孢子（不包括动物群体），6B3 级设备可订购

抵抗化学活性物质的能力

● 与 EN 60721-3-3 一致

是; 3C4 级 (RH < 75 %)，包括符合 EN 60068-2-52 的盐雾（清晰度 3）；*

● 与 EN 60721-3-6 一致

是; 6C3 级 (RH < 75 %)，包括符合 EN 60068-2-52 的盐雾（清晰度 3）；*

抵抗机械活性物质的能力

● 与 EN 60721-3-3 一致

是; 3S4 级，包括沙子、粉尘；*

● 与 EN 60721-3-6 一致

是; 6S3 级，包括沙子、粉尘；*

气候级 / 符合 IEC 60721 / 备注

* 运行时，随附的插头盖板必须保留在未占用的接口上！

涂层 / 用于组装的电路板 / 符合 EN 61086

是; 等级 2 可实现高可靠性

涂层的规格

● 防止污染，符合 EN 60664-3

是; 保护类型 1

● 用于铁路应用中的电子设备，符合 EN 50155

是; EN 50155:2022 规定的 PC2 等级防护涂层

检查方式 / 涂层的 / 符合 MIL-I-46058C

是; 使用期间涂层可能褪色

产品一致性 / 涂层的 / 印刷用电绝缘材料的鉴定和性能符合 IPC-CC-830A

是; 保形涂料，A 类

防护等级 IP

IP20

产品特点，产品功能，产品组件 / 常规

产品特点

● 不含硅

是

产品组件

● PG 连接插座

否

● 应力释放装置

是

标准，规格，许可

资格证明

● 与 RoHS 一致

是

● UL 许可证

是

参考标示

● 符合 IEC 81346-2:2009

XG
