| 产品类型名称 |

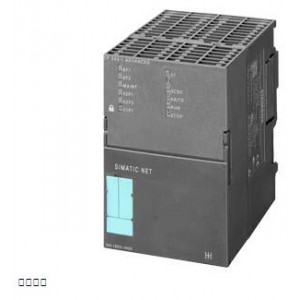

SIPLUS NET CP343-1 ADVANCED |
 |
SIPLUS NET CP 343-1 高级版 基于 6GK7343-1GX31-0XE0 带防腐蚀涂层， 0 - +60°C， 用于连接 SIMATIC S7-300 CPU 连接至工业以太网； PROFINET IO 控制器和/或 IO 设备；RT 和 RT 和 IRT IRT，MRP，PROFINET CBA；TCP/IP ISO，不间断电源，S7-KOM，S5-KOMP.KOM.， （发射/接收）带提取/写入 带有和没有 RFC 1006，MULTICAST 高级诊断，SNMP，DHCP， FTP 客户端/服务器，电子邮件， 千兆级 SS1X RJ45（10/100/1000） PROFINET-SS 2x RJ45(10/100MBit) PROFINET CBA；安全 |
| 传输率 |
| 传输率 |
|
| ● 在***个接口处 |
10 ... 1000 Mbit/s |
| ● 在第二个接口 |
10 ... 100 Mbit/s |
| 接口 |
| 接口数量 / 符合工业以太网 |
3 |
| 电气连接数量 |
|
| ● 在***个接口处 / 符合工业以太网 |
1 |
| ● 在第二个接口 / 符合工业以太网 |
2 |
| ● 适用于电源 |
1 |
| 电气连接规格 |
|
| ● 在***个接口处 / 符合工业以太网 |
RJ45 端口 |
| ● 在第二个接口 / 符合工业以太网 |
RJ45 端口 |
| 电气连接规格 |
|
| ● 适用于电源 |
2 针可插接端子排 |
| 移动存储介质规格 |
|
| ● C-PLUG |
是 |
| 供电电压，电流消耗，损耗功率 |
| 电压类型 / 电源电压 |
DC |
| 供电电压 / 1 / 来自背板总线 |
5 V |
| 供电电压 / 外部 |
24 V |
| 供电电压 / 外部 / DC 时 / 额定值 |
24 V |
| 相对正公差 / DC 时 / 24 V 时 |
20 % |
| 相对负公差 / DC 时 / 24 V 时 |
15 % |
| 消耗电流 |
|
| ● 来自背板总线 / DC 时 / 5 V 时 / 典型 |
0.14 A |
| ● 来自外部电源电压 / DC 时 / 24 V 时 / 典型 |
0.48 A |
| ● 来自外部电源电压 / DC 时 / 24 V 时 / ***大值 |
0.62 A |
| 损耗功率 [W] |
14.7 W |
| 环境条件 |
| 环境温度 |
|
| ● 在垂直安装时 / 运行期间 |
0 ... 40 °C |
| ● 在水平安装时 / 运行期间 |
0 ... 60 °C |
| ● 存放期间 |
-40 ... +70 °C |
| ● 运输期间 |
-40 ... +70 °C |
| 安装高度 / 高度超出水平面以上 / ***大值 |
5000 m |
| 环境条件 / 与环境温度-气压-安装高度有关 |
Tmin - Tmax，针对 1140 hPa - 795 hPa (-1000 m - +2000 m) // Tmin...(Tmax - 10 K)，针对 795 hPa - 658 hPa (+2000 m - +3500 m) // Tmin...(Tmax - 20 K)，针对 658 hPa - 540 hPa (+3500 m - +5000 m) |
| 相对空气湿度 |
|
| ● 出现凝露 / 符合 IEC 60068-2-38 / ***大值 |
100 %; RH 包括凝露/冻结（在凝露状态下不得进行开机调试），水平安装 |
| 耐化学性 / 针对市售冷却润滑剂 |
是; 包括空气中的柴油和细微油滴 |
| 抵抗生物活性物质的能力 |
|
| ● 与 EN 60721-3-3 一致 |
是; 3B2 级霉菌孢子、真菌孢子、蘑菇孢子（不包括动物群体）；根据要求提供 3B3级 |
| ● 与 EN 60721-3-6 一致 |
是; 6B2 级霉菌孢子、真菌孢子、蘑菇孢子（不包括动物群体） |
| 抵抗化学活性物质的能力 |
|
| ● 与 EN 60721-3-3 一致 |
是; 包括符合 EN 60068-2-52（清晰度 3）盐雾在内的 3C4 级 (RH < 75%)；运行时，随附的插头盖板必须保留在不使用的接口上！ |
| ● 与 EN 60721-3-6 一致 |
是 |
| 抵抗机械活性物质的能力 |
|
| ● 与 EN 60721-3-3 一致 |
是; 包括沙子、粉尘在内的 3S4级；运行时，随附的插头盖板必须保留在不使用的接口上！ |
| ● 与 EN 60721-3-6 一致 |
是; 包括沙子、粉尘在内的 6S3级；运行时，随附的插头盖板必须保留在不使用的接口上！ |
| 涂层 / 用于组装的电路板 / 符合 EN 61086 |
是; 2 级，高可用性 |
| 涂层的规格 / 防止污染，符合 EN 60664-3 |
是; 1 型防护 |
| 检查方式 / 涂层的 / 符合 MIL-I-46058C |
是; 在使用寿命期间涂层变色 |
| 产品一致性 / 涂层的 / 印刷用电绝缘材料的鉴定和性能符合 IPC-CC-830A |
是; 防腐蚀涂层，A 级 |
| 防护等级 IP |
IP20 |
| 结构形式，尺寸和重量 |
| 模块格式 |
紧凑型模块 |
| 宽度 |
80 mm |
| 高度 |
125 mm |
| 深度 |
120 mm |
| 净重 |
0.8 kg |
| 紧固类型 |
|
| ● S7-300 异型导轨安装 |
是 |
| 功率数据 / 开放式通信 |
| 可能的连接数 / 适用于开放式通信 / 通过发送/接收模块 / ***大值 |
16 |
| 数据量 |
|
| ● 用作各个 ISO 连接的有效数据 / 适用于开放式通信 / 通过发送/接收模块 / ***大值 |
8 Kibyte |
| ● 用作 TCP 连接上各个 ISO 的有效数据 / 适用于开放式通信 / 通过发送/接收模块 / ***大值 |
8 Kibyte |
| ● 用作 TCP 连接的有效数据 / 适用于开放式通信 / 通过发送/接收模块 / ***大值 |
8 Kibyte |
| ● 用作各个 UDP 连接的有效数据 / 适用于开放式 IE 通信 / 通过发送/接收模块 / ***大值 |
2 Kibyte |
| Multicast 设备数量 |
16 |
| 功率数据 / S7 通讯 |
| 可能的连接数 / 用于 S7 通信 |
|
| ● ***大值 |
16 |
| 功率数据 / 多协议运行 |
| 有效连接数量 / 多协议运行时 |
48 |
| 功率数据 / IT 功能 |
| 可能的连接数 |
|
| ● 作为客户端 / 通过 FTP / ***大值 |
10 |
| ● 作为服务器 / 通过 FTP / ***大值 |
2 |
| 可能的连接数 |
|
| ● 作为服务器 / 通过 HTTP / ***大值 |
4 |
| ● 作为电子邮件客户端 / ***大值 |
1 |
| 数据量 / 用作电子邮件的有效数据 / ***大值 |
8 Kibyte |
| 存储空间 / 用户存储器的 |
|
| ● 用作闪存文件系统 |
28 Mibyte |
| ● 作为 RAM |
30 Mibyte |
| 可能的写循环次数 / 闪存单元 |
100000 |
| 功率数据 / PROFINET 通信 / 用作 PN IO 控制器 |
| 产品功能 / PROFINET I/O 控制器 |
是 |
| PN IO 设备数量 / 连接 PROFINET IO 控制器 / 可运行 / 总计 |
128 |
| PN IO IRT 设备数量 / 连接 PROFINET IO 控制器 / 可运行 |
128 |
| 外部 PN IO 支路数量 / PROFINET 中 / 各个组件载体 |
1 |
| 数据量 |
|
| ● 用作输入变量的有效数据 / 作为 PROFINET I/O 控制器 / ***大值 |
4 Kibyte |
| ● 用作输出变量的有效数据 / 作为 PROFINET I/O 控制器 / ***大值 |
4 Kibyte |
| ● 作为各个 PN IO 设备输入变量的有效数据 / 作为 PROFINET I/O 控制器 / ***大值 |
1433 byte |
| ● 作为各个 PNIO 设备输出变量的有效数据 / 作为 PROFINET I/O 控制器 / ***大值 |
1433 byte |
| ● 作为各个 PN IO 设备输入变量的有效数据 / 每个作为 PROFINET IO 控制器的子模块 / ***大值 |
240 byte |
| ● 作为各个 PNIO 设备输出变量的有效数据 / 每个作为 PROFINET IO 控制器的子模块 / ***大值 |
240 byte |
| 功率数据 / PROFINET 通信 / 用作 PN IO 设备 |
| 产品功能 / PROFINET IO 设备 |
是 |
| 数据量 |
|
| ● 用作输入变量的有效数据 / 用作 PROFINET IO 设备 / ***大值 |
1024 byte |
| ● 用作输出变量的有效数据 / 用作 PROFINET IO 设备 / ***大值 |
1024 byte |
| ● 用作输入变量的有效数据 / 各个子模块用作 PROFINET IO 设备 |
240 byte |
| ● 用作输出变量的有效数据 / 各个子模块用作 PROFINET IO 设备 |
240 byte |
| ● 用作每个子模块兼容范围的有效数据 |
240 byte |
| 子模块数量 / 各个 PROFINET IO 设备 |
32 |
| 功率数据 / PROFINET CBA |
| 远程互连组的数量 / PROFINET CBA 时 |
64 |
| 互连数量 / PROFINET CBA 时 / 总计 |
1000 |
| 数据量 |
|
| ● 用作数字输入端的有效数据 / PROFINET CBA 时 / ***大值 |
8 Kibyte |
| ● 用作数字输出端的有效数据 / PROFINET CBA 时 / ***大值 |
8 Kibyte |
| ● 作为列阵和数据类型的有效数据 / 非循环传输时 / PROFINET CBA 时 / ***大值 |
8 Kibyte |
| ● 作为列阵和数据类型的有效数据 / PROFINET CBA 时 / 循环传输时 / ***大值 |
250 byte |
| ● 作为列阵和数据类型的有效数据 / PROFINET CBA 时 / 本地互连时 / ***大值 |
2400 byte |
| 功率数据 / PROFINET CBA / 远程互连 / 带非循环传输 |
| 更新时间 / 远程互连 / 非循环传输时 / PROFINET CBA 时 |
100 ms |
| 带有输入变量的远程互连数量 / 非循环传输时 / PROFINET CBA 时 / ***大值 |
128 |
| 带有输出变量的远程互连数量 / 非循环传输时 / PROFINET CBA 时 / ***大值 |
128 |
| 数据量 |
|
| ● 作为带有输入变量的远程互连有效数据 / 非循环传输时 / PROFINET CBA 时 |
8 Kibyte |
| ● 作为带有输出变量的远程互连有效数据 / 非循环传输时 / PROFINET CBA 时 |
8 Kibyte |
| 功率数据 / PROFINET CBA / 远程互连 / 带循环传输 |
| 更新时间 / 远程互连 / 循环传输时 / PROFINET CBA 时 |
8 ms |
| 带有输入变量的远程互连数量 / PROFINET CBA 时 / 带循环传输 / ***大值 |
200 |
| 带有输出变量的远程互连数量 / 循环传输时 / PROFINET CBA 时 / ***大值 |
200 |
| 数据量 |
|
| ● 作为带有输入变量的远程互连有效数据 / 循环传输时 / PROFINET CBA 时 / ***大值 |
2000 byte |
| ● 作为带有输出变量的远程互连有效数据 / 循环传输时 / PROFINET CBA 时 / ***大值 |
2000 byte |
| 功率数据 / PROFINET CBA / 通过 PROFINET 的 HMI 变量 / 非循环 |
| 可注册 HMI 站点数量 / 适用于 HMI 变量 / 非循环传输时 / PROFINET CBA 时 |
3 |
| 更新时间 / HMI 变量 / 非循环传输时 / PROFINET CBA 时 |
500 ms |
| HMI 变量数量 / 非循环传输时 / PROFINET CBA 时 / ***大值 |
200 |
| 数据量 / 作为 HMI 变量的有效数据 / 非循环传输时 / PROFINET CBA 时 / ***大值 |
8 Kibyte |
| 功率数据 / PROFINET CBA / 设备内部互连 |
| 内部互连数量 / PROFINET CBA 时 / ***大值 |
256 |
| 数据量 / 内部互连 / PROFINET CBA 时 / ***大值 |
2400 byte |
| 功率数据 / PROFINET CBA / 与常数互连 |
| 带有常数的互连数量 / PROFINET CBA 时 / ***大值 |
200 |
| 数据量 / 用作带有常数的互连有效数据 / PROFINET CBA 时 / ***大值 |
4096 byte |
| 功率数据 / PROFINET CBA / PROFIBUS Proxy 功能 |
| 产品功能 / PROFINET CBA 时 / PROFIBUS Proxy 功能 |
否 |
| 功率数据 / 远程控制 |
| 协议 / 支持 |
|
| ● TCP/IP |
是 |
| 产品功能 / 管理，配置，项目组态 |
| 产品功能 / MIB 支持 |
是 |
| 协议 / 支持 |
|
| ● SNMP v1 |
是 |
| ● SNMP v3 |
是 |
| ● DCP |
是 |
| ● LLDP |
是 |
| 组态软件 |
|
| ● 需要 |
STEP 7 V5.5 SP2 HF1 或更高/STEP 7 Professional V12 (TIA Portal) 或更高 |
| ● 适用于 PROFINET CBA / 需要 |
V3.0 SP4 以上版本的 SIMATIC IMAP |
| 识别和维护功能 |
|
| ● I&M0 - 设备专有信息 |
是 |
| ● I&M1 - 设备标识/地点标识 |
是 |
| 产品功能 / 诊断 |
| 产品功能 / 基于网络的诊断 |
是 |
| 产品功能 / 交换机 |
| 产品装备 / 交换机 |
是 |
| 产品功能 |
|
| ● 交换机管理型 |
否 |
| ● IRT 时 / PROFINET IO 交换机 |
是 |
| ● 利用 STEP 7 配置 |
是 |
| 产品功能 / 冗余 |
| 产品功能 |
|
| ● 环冗余 |
是 |
| ● 冗余管理器 |
是 |
| 协议 / 支持 / 媒体冗余协议 (MRP) |
是 |
| 产品功能 / 安全 |
| 防火墙规格 |
状态检查 |
| 产品功能 / VPN 连接时 |
IPSec |
| 加密运算法类型 / VPN 连接时 |
AES-256, AES-192, AES-128, 3DES-168, DES-56 |
| 验证法类型 / VPN 连接时 |
预共享密钥 (PSK)，X.509v3 证书 |
| 哈希算法类型 / VPN 连接时 |
MD5, SHA-1 |
| 可能的连接数 / VPN 连接时 |
32 |
| 产品功能 |
|
| ● 网络应用程序的密码保护 |
是 |
| ● ACL - 基于 IP |
是 |
| ● ACL - 基于 IP 适用于 PLC/路由 |
是 |
| ● 断开不必要的服务 |
是 |
| ● 禁用物理端口通讯 |
是 |
| ● 非法访问日志文件 |
否 |
| 产品功能 / 时间 |
| 产品功能 / SICLOCK 支持 |
是 |
| 产品功能 / 转发时间同步 |
是 |
| 协议 / 支持 |
|
| ● NTP |
是 |
| |
