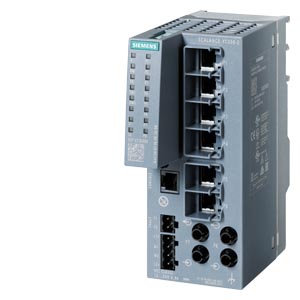

SIPLUS NET SCALANCE XC206-2 基于 6GK5206-2BB00-2AC2 带防腐蚀涂层， -40 - +70°C， 可管理层面 2 IE 交换机； 6x 100 Mbit/s RJ45 端口； 2x 100 Mbit/s ST/BFOC 端口； 1X 控制台端口；诊断 LED 冗余电源 温度范围 -40°C 至 +70°C； 安装： 凹顶导轨/S7 型轨/墙壁 冗余功能；办公室 特性（RSTP，VLAN，...); PROFINET IO 设备； 以太网/IP 一致 C-PLUG 插槽； |
| 产品类型名称 |
SIPLUS NET SCALANCE XC206-2 |
| 传输率 |
| 传输率 |
10 Mbit/s, 100 Mbit/s |
| 接口 / 用于通信 / 集成的 |
| 电气连接数量 |
|
| ● 用于网络组件和终端设备 |
6; RJ45 |
| 10/100 Mbit/s RJ45 端口的数量 / 集成的 |
|
| ● 配有固定护套 |
6 |
| 100 Mbit/s ST(BFOC) 端口的数量 |
|
| ● 适用于多模 |
2 |
| 接口 / 其它 |
| 电气连接数量 |
|
| ● 用于操作控制台 |
1 |
| ● 用于信号触点 |
1 |
| ● 适用于电源 |
1 |
| 电气连接规格 |
|
| ● 用于操作控制台 |
RJ11 |
| ● 用于信号触点 |
2 **子块 |
| ● 适用于电源 |
4 针端子板 |
| 移动存储介质规格 |
|
| ● C-PLUG |
是 |
| 信号输入/输出 |
| 工作电压 / 信号触点的 |
|
| ● DC 时 / 额定值 |
24 V |
| 工作电流 / 信号触点的 |
|
| ● DC 时 / ***大值 |
0.1 A |
| 供电电压，电流消耗，损耗功率 |
| 电压类型 / 1 / 电源电压 |
DC |
| ● 供电电压 / 1 / 额定值 |
24 V |
| ● 损耗功率 [W] / 1 / 额定值 |
6 W |
| ● 供电电压 / 1 / 测定值 |
9.6 ... 31.2 V |
| 电压类型 / 4 / 电源电压 |
|
| ● 消耗电流 / 4 / 电源电压额定值时 / ***大值 |
0.25 A |
| 环境条件 |
| 环境温度 / 在水平安装位置时 / 运行期间 |
-40 ... +70 °C |
| 环境温度 / 在储存期间和运输 |
-40 ... +70 °C |
| 安装高度 / 高度超出水平面以上 / ***大值 |
5000 m |
| 相对空气湿度 |
|
| ● 出现凝露 / 符合 IEC 60068-2-38 / ***大值 |
100 %; RH 包括凝露/冻结（在凝露状态下不得进行开机调试），水平安装 |
| 耐化学性 / 针对市售冷却润滑剂 |
是; 包括空气中的柴油和细微油滴 |
| 环境条件 / 与环境温度-气压-安装高度有关 |
Tmin ... Tmax，针对 1140 hPa ... 795 hPa (-1000 m ... +2000 m) // Tmin...(Tmax - 10 K)，针对 795 hPa - 658 hPa (+2000 m - +3500 m) // Tmin...(Tmax - 20 K)，针对 658 hPa ... 540 hPa (+3500 m ... +5000 m) |
| 抵抗生物活性物质的能力 |
|
| ● 与 EN 60721-3-3 一致 |
是; 3B2 级霉菌孢子、真菌孢子、蘑菇孢子（不包括动物群体）；根据要求提供 3B3级 |
| ● 与 EN 60721-3-6 一致 |
是; 6B2 级霉菌孢子、真菌孢子、蘑菇孢子（不包括动物群体） |
| 抵抗化学活性物质的能力 |
|
| ● 与 EN 60721-3-3 一致 |
是; 符合 EN 60068-2-52（清晰度 3），包括盐雾在内的 3C4 级 (RH < 75%)；* |
| ● 与 EN 60721-3-6 一致 |
是; 包括符合 EN 60068-2-52（严苛度 3）盐雾在内的 6C3 级 (RH < 75 %)；* |
| 抵抗机械活性物质的能力 |
|
| ● 与 EN 60721-3-3 一致 |
是; 等级 3S4，包括沙、尘土；* |
| ● 与 EN 60721-3-6 一致 |
是; 等级 6S3，包括沙、尘；* |
| 气候级 / 符合 IEC 60721 / 备注 |
* 运行时，随附的插头盖板必须保留在未占用的接口上！ |
| 涂层 / 用于组装的电路板 / 符合 EN 61086 |
是; 2 级，高可用性 |
| 涂层的规格 |
|
| ● 防止污染，符合 EN 60664-3 |
是; 1 型防护 |
| 检查方式 / 涂层的 / 符合 MIL-I-46058C |
是; 在使用寿命期间涂层变色 |
| 产品一致性 / 涂层的 / 印刷用电绝缘材料的鉴定和性能符合 IPC-CC-830A |
是; 防腐蚀涂层，A 级 |
| 防护等级 IP |
IP20 |
| 结构形式，尺寸和重量 |
| 结构形式 |
紧凑型 |
| 宽度 |
60 mm |
| 高度 |
147 mm |
| 深度 |
125 mm |
| 净重 |
0.54 kg |
| 材料 / 外壳的 |
聚碳酸酯 (PC-GF10)/铝压铸件 |
| 紧固类型 |
|
| ● 35 mm DIN 导轨安装 |
是 |
| ● 墙壁安装 |
是 |
| ● S7-300 异型导轨安装 |
是 |
| ● S7-1500 异型导轨安装 |
是 |
| 产品特点，产品功能，产品组件 / 常规 |
| 冗余环形构架 / 重组时间 < 0.3 s |
50 |
| 星形构架 |
任意（仅取决于信号运行时间） |
| 产品功能 / QoS 符合 DSCP |
是 |
| 产品特点 |
|
| ● 直通式交换模式 |
否 |
| ● 存储转发交换模式 |
是 |
| 产品功能 / 管理，配置，项目组态 |
| 产品功能 |
|
| ● CLI |
是 |
| ● 基于网络的管理 |
是 |
| ● MIB 支持 |
是 |
| ● 通过电子邮件 TRAPs |
是 |
| ● 利用 STEP 7 配置 |
是 |
| ● RMON |
是 |
| ● SMTP 服务器 |
否 |
| ● 端口镜像 |
是 |
| ● 多端口镜像 |
是 |
| ● CoS |
是 |
| ● PROFINET IO 诊断 |
是 |
| PROFINET 一致性类别 |
B |
| 产品功能 / 交换机管理型 |
是 |
| 报文长度 / 工业以太网 / ***大值 |
1632 byte |
| 协议 / 支持 |
|
| ● Telnet |
是 |
| ● HTTP |
是 |
| ● HTTPS |
是 |
| ● TFTP |
是 |
| ● BOOTP |
否 |
| ● GMRP |
是 |
| ● DCP |
是 |
| ● LLDP |
是 |
| ● 以太网/IP |
是 |
| ● SNMP v1 |
是 |
| ● SNMP v2 |
是 |
| ● SNMP v3 |
是 |
| ● IGMP（侦听/查询） |
是 |
| 识别和维护功能 |
|
| ● I&M0 - 设备专有信息 |
是 |
| ● I&M1 - 设备标识/地点标识 |
是 |
| 产品功能 / 诊断 |
| 产品功能 |
|
| ● 端口诊断 |
是 |
| ● 包大小统计 |
是 |
| ● 包类型统计 |
是 |
| ● 错误统计 |
是 |
| ● SysLog |
是 |
| 产品功能 / VLAN |
| 产品功能 |
|
| ● VLAN - 基于端口 |
是 |
| ● VLAN - 基于协议 |
否 |
| ● VLAN - 基于 IP |
否 |
| VLAN 数量 / ***大值 |
257 |
| VLAN 数量 - 动态 / ***大值 |
257 |
| VLAN 数量 / 环冗余时（HRP；MRP；备用耦合） |
35 |
| 协议 / 支持 / GVRP |
是 |
| 产品功能 / DHCP |
| 产品功能 |
|
| ● DHCP 服务器 |
是 |
| ● DHCP 客户机 |
是 |
| ● DHCP 选项 82 |
是 |
| ● DHCP 选项 66 |
是 |
| ● DHCP 选项 67 |
是 |
| 产品功能 / 冗余 |
| 产品功能 |
|
| ● PROFINET IO 设备 / 支持 / PROFINET 系统冗余 |
是 |
| ● 环冗余 |
是 |
| ● 高速冗余协议 (HRP) |
是 |
| ● High Speed Redundancy Protocol（HRP，高速冗余协议）和冗余管理器 |
是 |
| ● High Speed Redundancy Protocol （HRP，高速冗余协议）和备用冗余 |
是 |
| 协议 / 支持 / 媒体冗余协议 (MRP) |
是 |
| 产品功能 |
|
| ● Media Redundancy Protocol（MRP，媒体冗余协议）和冗余管理器 |
是 |
| ● PROFINET IO 设备 / 支持 / 水平同步转发 |
是 |
| ● STP 冗余法 |
是 |
| ● RSTP 冗余法 |
是 |
| ● MSTP 冗余法 |
是 |
| ● 并行冗余协议 (PRP)/用于 PRP 网络中 |
是 |
| ● 并行冗余协议 (PRP)/冗余网络访问 (RNA) |
否 |
| ● 被动侦听 |
是 |
| 协议 / 支持 |
|
| ● LACP |
是 |
| 产品功能 / 安全 |
| 产品功能 |
|
| ● IEEE 802.1X（半径） |
是 |
| ● Broadcast/Multicast/Unicast 限制器 |
是 |
| ● Broadcast 屏蔽 |
是 |
| 协议 / 支持 |
|
| ● SSH |
是 |
| ● SSL |
是 |
| 产品功能 / 时间 |
| 产品功能 |
|
| ● SICLOCK 支持 |
是 |
| ● NTP 客户机 |
是 |
| ● SNTP 客户机 |
是 |
| 协议 / 支持 |
|
| ● NTP |
是 |
| ● SNTP |
是 |
| 可在运行中进行设备更改 |
| 产品功能 / 通过 CiR/H-CiR 在运行中配置 |
是 |
| 标准，规格，许可 |
| 平均故障间隔时间 (MTBF) |
46 a |
| 参考标示 |
|
| ● 符合 IEC 81346-2:2009 |
KF |
| ● 符合 IEC 81346-2:2019 |
KFE |
| 标准，规格，许可 / CE |
| 资格证明 / CE标识 |
是 |
| 产品一致性 / 符合 EMC 准则 |
2014/30/EU |
| 标准 |
|
| ● 适用于 EMC 干扰发射 |
EN 61000-6-4, EN 50121-4 |
| ● 适用于 EMC 抗干扰能力 |
EN 61000-6-2, EN 50121-4 |
| 资格证明 / 与 RoHS 一致 |
是; 2011/65/EU |
| 标准，规格，许可 / 其它 |
| 资格证明 |
|
| ● 轨道应用符合 EN 50121-4 |
是 |
| 附件 |
| 产品扩展 / 可选 / C-PLUG |
是 |
| 更多信息 / 网络链接 |
| 网络链接 |
|
| ● 至网页：选择辅助工具 TIA Selection Tool |
http://www.siemens.com/snst |
| ● 至网页：工业通信 |
http://www.siemens.com/simatic-net |
| ● 至网页： Industry Mall |
https://mall.industry.siemens.com |
| ● 至网页： 信息和下载中心 |
http://www.siemens.com/industry/infocenter |
| ● 至网页：图片数据库 |
http://automation.siemens.com/bilddb |
| ● 至网页： CAx 下载管理器 |
http://www.siemens.com/cax |
| ● 至网页： Industry Online Support |
https://support.industry.siemens.com |
| 安全提示 |
| 安全提示 |
西门子为其产品及解决方案提供工业安全功能，以支持工厂、解决方案、机器、设备和/或网络的安全运行。这些功能是整个工业安全机制的重要组成部分。 有鉴于此，西门子不断对产品和解决方案进行开发和完善。西门子强烈建议您定期了解产品更新和升级信息。 此外，要确保西门子产品和解决方案的安全操作，还须采取适当的预防措施（例如：设备单元保护机制），并将每个组件纳入**且全面的工业安全保护机制中。可能使用的所有第三方产品须一并考虑。更多有关工业安全的信息，请访问http://www.siemens.com/industrialsecurity。 要及时了解有关产品的更新和升级信息，请订阅相关产品的时事通讯。更多相关信息，请访问 http://support.automation.siemens.com。(V3.4) |
