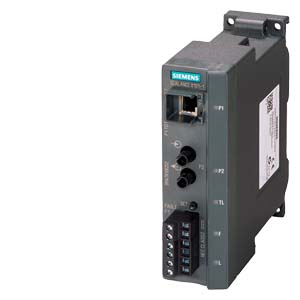

SIPLUS NET SCALANCE X101-1 基于 6GK5101-1BB00-2AA3 带防腐蚀涂层， -10 - +60°C， |
| 产品类型名称 |
SIPLUS NET SCALANCE X101-1 |
| 传输率 |
| 传输率 |
10 Mbit/s, 100 Mbit/s |
| 接口 / 用于通信 / 集成的 |
| 电气连接数量 |
|
| ● 用于网络组件和终端设备 |
1 |
| 接口 / 其它 |
| 电气连接数量 |
|
| ● 用于信号触点 |
1 |
| ● 适用于电源 |
1 |
| 电气连接规格 |
|
| ● 用于信号触点 |
2 **子块 |
| ● 适用于电源 |
4 针端子板 |
| 信号输入/输出 |
| 工作电压 / 信号触点的 |
|
| ● DC 时 / 额定值 |
24 V |
| 工作电流 / 信号触点的 |
|
| ● DC 时 / ***大值 |
0.1 A |
| 供电电压，电流消耗，损耗功率 |
| 产品组件 / 适用于冗余电源的接口 |
是 |
| 电压类型 / 1 / 电源电压 |
DC |
| ● 供电电压 / 1 / 额定值 |
24 V |
| ● 损耗功率 [W] / 1 / 额定值 |
3 W |
| ● 供电电压 / 1 / 测定值 |
18 ... 32 V |
| 环境条件 |
| 环境温度 / 在水平安装位置时 / 运行期间 |
-10 ... +60 °C |
| 环境温度 / 在储存期间和运输 |
-40 ... +80 °C |
| 安装高度 / 高度超出水平面以上 / ***大值 |
5000 m |
| 相对空气湿度 |
|
| ● 出现凝露 / 符合 IEC 60068-2-38 / ***大值 |
100 %; RH 包括凝露/冻结（在凝露状态下不得进行开机调试），水平安装 |
| 耐化学性 / 针对市售冷却润滑剂 |
是; 包括空气中的柴油和细微油滴 |
| 环境条件 / 与环境温度-气压-安装高度有关 |
Tmin ... Tmax，针对 1140 hPa ... 795 hPa (-1000 m ... +2000 m) // Tmin...(Tmax - 10 K)，针对 795 hPa - 658 hPa (+2000 m - +3500 m) // Tmin...(Tmax - 20 K)，针对 658 hPa ... 540 hPa (+3500 m ... +5000 m) |
| 抵抗生物活性物质的能力 |
|
| ● 与 EN 60721-3-3 一致 |
是; 3B2 级霉菌孢子、真菌孢子、蘑菇孢子（不包括动物群体）；根据要求提供 3B3级 |
| ● 与 EN 60721-3-6 一致 |
是; 6B2 级霉菌孢子、真菌孢子、蘑菇孢子（不包括动物群体） |
| 抵抗化学活性物质的能力 |
|
| ● 与 EN 60721-3-3 一致 |
是; 符合 EN 60068-2-52（清晰度 3），包括盐雾在内的 3C4 级 (RH < 75%)；* |
| ● 与 EN 60721-3-6 一致 |
是; 包括符合 EN 60068-2-52（严苛度 3）盐雾在内的 6C3 级 (RH < 75 %)；* |
| 抵抗机械活性物质的能力 |
|
| ● 与 EN 60721-3-3 一致 |
是; 等级 3S4，包括沙、尘土；* |
| ● 与 EN 60721-3-6 一致 |
是; 等级 6S3，包括沙、尘；* |
| 气候级 / 符合 IEC 60721 / 备注 |
* 运行时，随附的插头盖板必须保留在未占用的接口上！ |
| 涂层 / 用于组装的电路板 / 符合 EN 61086 |
是; 2 级，高可用性 |
| 涂层的规格 |
|
| ● 防止污染，符合 EN 60664-3 |
是; 1 型防护 |
| 检查方式 / 涂层的 / 符合 MIL-I-46058C |
是; 在使用寿命期间涂层变色 |
| 产品一致性 / 涂层的 / 印刷用电绝缘材料的鉴定和性能符合 IPC-CC-830A |
是; 防腐蚀涂层，A 级 |
| 防护等级 IP |
IP30 |
| 结构形式，尺寸和重量 |
| 结构形式 |
紧凑型 |
| 宽度 |
40 mm |
| 高度 |
125 mm |
| 深度 |
124 mm |
| 净重 |
0.55 kg |
| 紧固类型 |
|
| ● 35 mm DIN 导轨安装 |
是 |
| ● 墙壁安装 |
是 |
| ● S7-300 异型导轨安装 |
是 |
| 产品功能 / 管理，配置，项目组态 |
| 产品功能 / 交换机管理型 |
否 |
| 标准，规格，许可 |
| 标准 |
|
| ● 适用于干扰发射 |
EN 61000-6-3（B 级） |
| ● 适用于抗干扰性 |
EN 61000-6-2 |
| 参考标示 |
|
| ● 符合 IEC 81346-2:2009 |
KF |
| ● 符合 IEC 81346-2:2019 |
KFE |
| 标准，规格，许可 / CE |
| 资格证明 / CE标识 |
是 |
| 标准，规格，许可 / 危险环境 |
| 标准 / 适用于防爆区 |
EN 600079-15 II 3 G EEx nA II T.. KEMA 06 ATEX 0021 X |
| 标准，规格，许可 / 其它 |
| 资格证明 |
EN 61000-6-2, EN 61000-6-4 |
| ● KC 许可 |
是 |
| ● 轨道应用符合 EN 50155 |
否 |
| ● 轨道应用符合 EN 50124-1 |
否 |
| 标准，规格，许可 / 船级社认证 |
| 船级社 |
|
| ● American Bureau of Shipping Europe Ltd. (ABS) |
否 |
| ● Bureau Veritas (BV) |
否 |
| ● Det Norske Veritas (DNV) |
否 |
| ● Germanischer Lloyd (GL) |
否 |
| ● Lloyds Register of Shipping (LRS) |
否 |
| ● Nippon Kaiji Kyokai (NK) |
否 |
| ● Polski Rejestr Statkow (PRS) |
否 |
| 更多信息 / 网络链接 |
| 网络链接 |
|
| ● 至网页：选择辅助工具 TIA Selection Tool |
http://www.siemens.com/snst |
| ● 至网页：工业通信 |
http://www.siemens.com/simatic-net |
| ● 至网页： Industry Mall |
https://mall.industry.siemens.com |
| ● 至网页： 信息和下载中心 |
http://www.siemens.com/industry/infocenter |
| ● 至网页：图片数据库 |
http://automation.siemens.com/bilddb |
| ● 至网页： CAx 下载管理器 |
http://www.siemens.com/cax |
| ● 至网页： Industry Online Support |
https://support.industry.siemens.com |
| 安全提示 |
| 安全提示 |
西门子为其产品及解决方案提供工业安全功能，以支持工厂、解决方案、机器、设备和/或网络的安全运行。这些功能是整个工业安全机制的重要组成部分。 有鉴于此，西门子不断对产品和解决方案进行开发和完善。西门子强烈建议您定期了解产品更新和升级信息。 此外，要确保西门子产品和解决方案的安全操作，还须采取适当的预防措施（例如：设备单元保护机制），并将每个组件纳入**且全面的工业安全保护机制中。可能使用的所有第三方产品须一并考虑。更多有关工业安全的信息，请访问http://www.siemens.com/industrialsecurity。 要及时了解有关产品的更新和升级信息，请订阅相关产品的时事通讯。更多相关信息，请访问 http://support.automation.siemens.com。(V3.4) |
