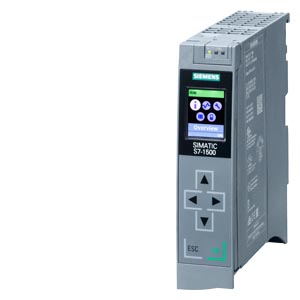

SIMATIC S7-1500， CPU 1511T-1 PN， 中央處理器，帶 225 KB 工作存儲器用于 程序和 1 MB 用于數據， 第 1 個接口：PROFINET IRT 帶雙端口交換機， 60 ns 比特性能表現， 需要 SIMATIC 存儲卡 |
| 一般信息 |
| 產品類型標志 |
CPU 1511T-1 PN |
| 硬件功能狀態 |
FS04 |
| 固件版本 |
V2.9 |
| 產品功能 |
| ● I&M 數據 |
是; I&M0 至 I&M3 |
| ● 時鐘同步模式 |
是; 分布式和集中式；帶***小組織塊，6 個 625 µs 循環（分布式）和 1 ms（集中式） |
| 附帶程序包的 |
| ● STEP 7 TIA 端口，可組態 / 已集成，自版本 |
V17（固件 V2.9）/ V14（固件 V2.0）及以上版本 |
| 配置控制 |
| 通過數據組 |
是 |
| 顯示 |
| 屏幕對角線 [cm] |
3.45 cm |
| 操作元件 |
| 按鍵數量 |
6 |
| 運行模式開關 |
1 |
| 電源電壓 |
| 額定值 (DC) |
24 V |
| 允許范圍，下限 (DC) |
19.2 V |
| 允許范圍，上限 (DC) |
28.8 V |
| 反極性保護 |
是 |
| 電源和電壓斷路跨接 |
| ● 停電/斷電跨接時間 |
5 ms |
| ● 重復率，***小值 |
1/s |
| 輸入電流 |
| 耗用電流（額定值） |
0.7 A |
| 接通電流，***大值 |
1.9 A; 額定值 |
| I²t |
0.02 A²·s |
| 功率 |
| 背板總線上的饋電功率 |
10 W |
| 來自背板總線的功耗（達到均衡） |
5.5 W |
| 功率損失 |
| 功率損失，典型值 |
5.7 W |
| 存儲器 |
| SIMATIC 存儲卡插槽數量 |
1 |
| 需要 SIMATIC 存儲卡 |
是 |
| 工作存儲器 |
| ● 集成（用于程序） |
225 kbyte |
| ● 集成（用于數據） |
1 Mbyte |
| 裝載存儲器 |
| ● 插拔式（SIMATIC 存儲卡），***大值 |
32 Gbyte |
| 緩沖 |
| ● 免維護 |
是 |
| CPU-處理時間 |
| 對于位運算，典型值 |
60 ns |
| 對于字運算，典型值 |
72 ns |
| 對于定點運算，典型值 |
96 ns |
| 對于浮點運算，典型值 |
384 ns |
| CPU-組件 |
| 元素數量（總數） |
4 000; 程序塊 (OB、FB、FC、DB) 和 UDT |
| DB |
| ● 編號范圍 |
1 ... 60 999；劃分如下：用戶可用編號范圍：1 ... 59 999 和由 SFC 86 創建的數據塊的編號范圍：60 000 ... 60 999 |
| ● 容量，***大值 |
1 Mbyte; 對于***尋址的數據庫，***大容量為 64 KB |
| FB |
| ● 編號范圍 |
0 ... 65 535 |
| ● 容量，***大值 |
150 kbyte |
| FC |
| ● 編號范圍 |
0 ... 65 535 |
| ● 容量，***大值 |
150 kbyte |
| OB |
| ● 容量，***大值 |
150 kbyte |
| ● 可用循環 OB 數量 |
100 |
| ● 時間報警 OB 數量 |
20 |
| ● 延遲報警 OB 數量 |
20 |
| ● 喚醒警告 OB 數量 |
20; 帶***小組織塊，3 個 500 µs 循環 |
| ● 過程報警 OB 數量 |
50 |
| ● DPV1 報警 OB 的數量 |
3 |
| ● 等時模式 Ob 數量 |
2 |
| ● 技術同步警告 OB 數量 |
2 |
| ● 啟動 OB 數量 |
100 |
| ● 異步錯誤 OB 數量 |
4 |
| ● 同步錯誤 OB 數量 |
2 |
| ● 診斷報警 OB 的數量 |
1 |
| 嵌套深度 |
| ● 每個優先等級 |
24 |
| 計數器、定時器及其剩磁 |
| S7 計數器 |
| ● 數量 |
2 048 |
| 剩磁 |
| — 可調整 |
是 |
| IEC 計數器 |
| ● 數量 |
任意（僅由系統內存進行限制） |
| 剩磁 |
| — 可調整 |
是 |
| S7 時間 |
| ● 數量 |
2 048 |
| 剩磁 |
| — 可調整 |
是 |
| IEC 計時器 |
| ● 數量 |
任意（僅由系統內存進行限制） |
| 剩磁 |
| — 可調整 |
是 |
| 數據范圍及其剩磁 |
| 保留的數據范圍（包括時間、計數器、標記），***大值 |
128 kbyte; 總計；針對存儲器、計時器、計數器、數據庫和技術數據（軸）的可用剩磁存儲器： 88 KB |
| 擴展的保留數據范圍（包括時間、計數器、標記），***大值 |
1 Mbyte; 使用 PS 60 W 24/48/60 V DC HF 時 |
| 標記 |
| ● 容量，***大值 |
16 kbyte |
| ● 定時標記數量 |
8; 8 個時鐘存儲器二進制位 bit 合而為一個時鐘存儲器字節 byte |
| 數據組件 |
| ● 可調整剩磁 |
是 |
| ● 預設剩磁 |
否 |
| 本地數據 |
| ● 每個優先等級，***大值 |
64 kbyte; 每個塊***大 16 KB |
| 地址范圍 |
| IO 模塊數量 |
1 024; 模塊 / 子模塊的***大數量 |
| 外設地址范圍 |
| ● 輸入端 |
32 kbyte; 所有輸入端位于過程映像內 |
| ● 輸出端 |
32 kbyte; 所有輸出端位于過程映像內 |
| 每個集成的 IO 子系統 |
| — 輸入端（容量） |
8 kbyte |
| — 輸出端（容量） |
8 kbyte |
| 每個 CM / CP |
| — 輸入端（容量） |
8 kbyte |
| — 輸出端（容量） |
8 kbyte |
| 分量過程映像 |
| ● 分量過程映像數量，***大值 |
32 |
| 硬件擴展 |
| 分布式 IO 系統數量 |
32; 分布式 IO 系統即分布式外圍設備通過 PROFINET 或 PROFIBUS 通信模塊連接在一起形成的系統，或外圍設備通過 AS-i 主控模塊或鏈接（如：IE/PB 鏈接）連接在一起所形成的系統 |
| DP 主站數量 |
| ● 關于 CM |
4; ***多總共可插接 4 個 CM/CP（PROFIBUS、PROFINET、以太網） |
| IO 控制器數量 |
| ● 集成 |
1 |
| ● 關于 CM |
4; ***多總共可插接 4 個 CM/CP（PROFIBUS、PROFINET、以太網） |
| 組件載體 |
| ● 每個組件載體的組件，***大值 |
32; CPU + 31 個模塊 |
| ● 行數，***大值 |
1 |
| PtP CM |
| ● PtP CM 數量 |
僅通過可用的插槽限制可連接的 PtP CM 數量 |
| 時間 |
| 時鐘 |
| ● 類型 |
硬件時鐘 |
| ● 緩沖持續時間 |
6 wk; 當環境溫度為 40°C 時，典型值 |
| ● 每日偏差，***大值 |
10 s; 典型值：2 s |
| 運行時間計數器 |
| ● 數量 |
16 |
| 時間同步 |
| ● 提供支持 |
是 |
| ● 在 AS 中，主站 |
是 |
| ● 在 AS 中，從站 |
是 |
| ● 在以太網上通過 NTP |
是 |
| 接口 |
| PROFINET 接口數量 |
1 |
| 1. 接口 |
| 物理接口 |
| ● RJ 45（以太網） |
是; X1 |
| ● 端口數量 |
2 |
| ● 集成開關 |
是 |
| 協議 |
| ● IP 協議 |
是; IPv4 |
| ● PROFINET IO 控制器 |
是 |
| ● PROFINET IO 設備 |
是 |
| ● SIMATIC 通訊 |
是 |
| ● 開放式 IE 通訊 |
是; 選件也可加密 |
| ● 網絡服務器 |
是 |
| ● 氣液冗余 |
是 |
| PROFINET IO 控制器 |
| 服務 |
| — PG/OP 通訊 |
是 |
| — 等時模式 |
是 |
| — 直接數據交換 |
是; 前提條件：IRT 和同步模式（MRPD 可選） |
| — IRT |
是 |
| — PROFIenergy |
是; 通過用戶程序 |
| — 按優先級啟動 |
是; ***多 32 個 PROFINET 設備 |
| — 可連接的 IO 設備數量，***大值 |
128; 通過AS-i、PROFIBUS 或 PROFINET 總共***多可連接 256 個分布式外圍設備 |
| — 其中 IO 設備具備同步實時功能 (IRT)，***大值 |
64 |
| — 用于 RT 的可連接 IO 設備數量，***大值 |
128 |
| — 線路上的，***大值 |
128 |
| — 可同時激活/取消的 IO 設備數量，***大值 |
8; 通過所有接口的總和 |
| — 每臺工具的 IO 設備數量，***大值 |
8 |
| — 更新時間 |
更新時間***小值取決于設置的 PROFINET IO 通訊部件，取決于 IO 裝置數量和組態的有效數據數量 |
| 更新時間，IRT 時 |
| — 發射脈沖為 250 µs 時 |
250 µs 至 4 ms；說明：同步模式的 IRT 對時鐘同步組織塊的***小更新時間 625 µs 至關重要。 |
| — 發射脈沖為 500 µs 時 |
500 µs 至 8 ms；說明：同步模式的 IRT 對時鐘同步組織塊的***小更新時間 625 µs 至關重要。 |
| — 發射脈沖為 1 ms 時 |
1 ms 至 16 ms |
| — 發射脈沖為 2 ms 時 |
2 ms 至 32 ms |
| — 發射脈沖為 4 ms 時 |
4 ms 至 64 ms |
| — 在具備同步實時功能 (IRT) 和“奇數”發送脈沖已參數化情況下 |
更新時間 = 設置的“奇數”發射脈沖（125 µs 的任意倍數：375 µs、625 µs ... 3 875 µs） |
| 更新時間，RT 時 |
| — 發射脈沖為 250 µs 時 |
250 µs 至 128 ms |
| — 發射脈沖為 500 µs 時 |
500 µs 至 256 ms |
| — 發射脈沖為 1 ms 時 |
1 ms 至 512 ms |
| — 發射脈沖為 2 ms 時 |
2 ms 至 512 ms |
| — 發射脈沖為 4 ms 時 |
4 ms 至 512 ms |
| PROFINET IO 設備 |
| 服務 |
| — PG/OP 通訊 |
是 |
| — 等時模式 |
否 |
| — IRT |
是 |
| — PROFIenergy |
是; 通過用戶程序 |
| — 共享設備 |
是 |
| — 共享設備中的 IO 控制器的***大數量 |
4 |
| — 激活/取消激活 I 設備 |
是; 通過用戶程序 |
| — 資產管理記錄 |
是; 通過用戶程序 |
| 物理接口 |
| RJ 45（以太網） |
| ● 100 Mbit/s |
是 |
| ● 自動協商 |
是 |
| ● 自動交叉 |
是 |
| ● 工業以太網狀態 LED |
是 |
| 協議 |
| 支持 PROFIsafe 協議 |
否 |
| 連接數量 |
| ● 連接數量，***大值 |
96; 通過 CPU 和所連接 CP/CM 的內置接口 |
| ● 為 ES/HMI/Web 預留的連接數量 |
10 |
| ● 通過集成接口的連接數量 |
64 |
| ● S7 路徑連接數量 |
16 |
| 冗余模式 |
| ● H-Sync 發送 |
是 |
