抗震支架的定義

建筑機電抗震，指的是管道、風道、電纜橋架等機電設施的設計抗震。在國家標準頒布之前對于機電設施的保護，沿用的都是承重支撐系統，主要起到承重的作用，基本上是沒有考慮設計給系統安全帶來很大的隱患。而《建筑機電工程抗震設計規范》所列明應采取的措施技術，則定義為抗震支撐系統；以荷載力學為基礎，將管道、風道、電纜橋架等機電設施牢固的連接于已做抗震設計的建筑體，限制附屬機電工程設施產生位移，控制設施振動并將荷載傳遞至承載結構上的各類組件或裝置。其抗震支撐的主要目的就是安全，即把地震所造成的生命與財產損失減少到***低程度。通俗地來講，這類產品我們又稱之為抗震支吊架。



抗震支架的發展

5.12汶川地震后,建設部對原GB50011-2001《建筑抗震設計規范》先后兩次進行緊急修訂并頒布新的GB50981-2014《建筑機電工程抗震設計規范》發文要求嚴格執行其中的強制性條文，以期達到該規范的基本精神"大震不倒中震可修，小震不裂"，***大限度的保障人民生命及財產安全。相關機構和***也開始響應國家需要著手制定相關標準的擬定以完善工程機電的切實需要。2014年10月9日，國家住房城鄉建設部正式頒布《建筑機電工程抗震設計規范》為國家標準，編號GB50981-2014，從2015年8月1日起強制性執行。應國家標準全面闡述了抗震措施的設計基本要求，主要使用于建筑給排水、供暖、通風空調燃氣、熱力管道、電力、通訊消防等機電工程設施，經抗震設防后減輕了地震的破壞，防止了次生災害對于減輕人員傷亡、降低經濟損失，起到了安全可靠的作用。



國家規范

在地震自然災害面前，我們能做的就是***大限度的減少破壞和損失為此國家對建筑抗震提出了更高要求。2015年8月1日實施的國家標準GB50981-2014《建筑機電工程抗震設計規范》就是為貫徹執行《中華人民共和國建筑法》和《中華人民共和國防震減災法》，實行以預防為主的方針，使建筑給排水、供暖、通風、空調、燃氣、熱力、電通訊、消防等機電工程經抗震設防后，減輕地震破壞，防止次生災害，避免人員傷亡，減少經濟損失，做到安全可靠、技術**、經濟合理、維護管理方便，制定了該規范。

國家標準規范條文：

2015年8月1日實施的國家標準GB50981-2014《建筑機電工程抗震設計規范》其中“第1.0.4、5.1.4、7.4.6”條為強制性條文，必須嚴格執行。國家《建筑機電工程抗震設計規范》第1.0.4強制性條文規定“抗震設防烈度為6度或6度以上地區的建筑機電工程必須進行抗震設計“；建筑機電專業具體要求如下：

給排水專業

室內給水、熱水以及消防管道管徑大于等于DN65的水平管道，當其采用吊架、支架或托架固定時，應設置抗震支撐。

暖通空調專業

1. 鍋爐房、制冷機房、熱交換站內的管道應有可靠的側向和縱向抗震支撐。

2. 矩形截面面積大于等于0.38㎡和圓形直徑大于等于0.70m的風道可采用抗震支吊架。

3. 防排煙風道、事故通風風道及相關設備應采用抗震支吊架。

4. 重力大于1.8kN的空調機組、風機等設備不宜采用吊裝安裝，當必須采用吊裝時，應避免設在人員活動和疏散通道位置上方，應設置抗震支吊架。

燃氣

內徑大于或等于25mm的燃氣管道應進行抗震設計。

電氣

1. 內徑不小于60mm的電氣配管及重力不小于150N/m的電纜梯架、電線槽盒、母線槽均應進行抗震設防。

2. 設在建筑屋頂上的共用天線應采取防止因地震導致設備或其部件損壞后墜落傷人的安全防護措施。



支撐系統

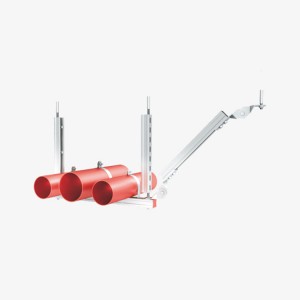

康美風抗震支吊架設計

GB50981—2014《建筑機電工程抗震設計規范》（以下簡稱《規范》）規定了給排水、暖通空調、燃氣、電氣等設備專業的抗震要求 , 給出抗震支吊架具體設計方法。對于重量較大或涉及生命安全的管道設備,《規范》均要求進行抗震設計，采用抗震支吊架。



康美風抗震支吊架設計流程

1. 設計基本要求

根據《規范》、行業規范，進行項目信息參數提取。

根據招標文件具體內容，進行項目參數具體化選擇。

根據原始圖紙設計說明，進行抗震構造措施選擇。

2. 支吊架抗震設計平面布置

風、水、電等專業抗震支吊架間距按照《規范》表8.2.3選擇。

抗震綜合支吊架間距取各專業抗震支吊架間距的***小值。

3. 抗震支吊架詳圖

根據建筑結構形式、管道荷載進行抗震支吊架選型

根據康美風抗震支吊架系統進行產品選擇

4.支吊架布置

支吊架布置應按《規范》8.2、8.3節規定確定





產品系統

槽鋼

技術參數

表面處理：電鍍鋅/熱浸鍍鋅/環氧噴涂

注：D代表焊接雙拼槽鋼

應用特性

C型鋼作為支吊架的基礎受力構件，可以和各種零部件靈活配置，形成完整的結構支撐體系。

可以通過相關構件快速有效地與鋼結構、混泥土等結構主體進行連接，組合成多種形式的成品支吊系統或抗震支吊架系統。

C型槽鋼卷邊帶鋸齒，使得槽鋼與塑翼螺母或彈簧螺母的連接更加安全可靠，有效抗剪、止滑、抗沖擊。

新穎的軸向加強筋設計，增加了C型槽鋼的抗彎能力。

方便各種管道、電纜橋架和設備的安裝、維護和擴容。

雙拼槽鋼在加強支架結構的同時，是雙向支撐與吊裝成為可能。

雙拼槽鋼的上撐下吊架安裝方式能夠**提升建筑的凈空標高，更加合理利用。

安裝

根據實際所需長度，C型槽鋼可在工地現場裁剪下料。

無需焊接，模塊化配件設計，可任意搭配組裝成各種形式的支吊架系統。

通過使用鋼結構梁夾，可將支架生根在鋼結構中；使用錨栓，可將支架生根在混凝土結構，錨栓的選型必須計算確定。

支吊架安裝完畢后應擦拭干凈，所有暴露的槽鋼端部均需安裝端蓋，保護切割截面，以防生銹及傷人。

說明: 1. 長度默認為6m，若需要3m訂貨時須注明。

2. 表中壁厚為默認壁厚，特殊壁厚訂貨時須注明。

3. 默認背部不沖孔, 若需沖孔，訂貨時須注明。

4. 默認側面有軸向加強筋，若不需要, 訂貨時須說明。

抗震測試
