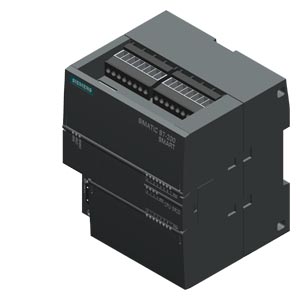

6ES7288-1SR60-0AA1
SIMATIC S7-200 SMART，CPU SR60， 上，AC/DC/继电器， 机载 I/O： 36 个数字输入端 24V DC；24 个 2A 继电器数字输出； 电源：AC 47-63Hz 时，85 - 264V AC 程序存储器/数据存储器 50 KB 网络服务器支持
一般信息
产品类型标志 CPU SR60 AC/DC/继电器
附带程序包的
● 工程系统 STEP 7 Micro/WIN SMART
安装方式/安装
导轨安装 是; 标准导轨
电源电压
额定值 (AC)
● AC 120 V 是
● AC 230 V 是
允许范围，下限 (AC) 85 V
允许范围，上限 (AC) 264 V
电源频率
● 允许范围，下限 47 Hz
● 允许范围，上限 63 Hz
输入电流
耗用电流（额定值） 220 mA; AC 240 V 时
耗用电流，***大值 370 mA; AC 120 V 时
接通电流，***大值 16.3 A; 264 V 时
输出电流
电流输出，***大值 300 mA; 24 V DC 传感器电源
用于背板总线 (DC 5 V)，***大值 1.4 A; ***大 5 V DC，用于 EM 总线
功率损失
功率损失，***大值 25 W
存储器
存储器类型 DDR
闪存 是
RAM 是
用于用户数据的可用存储器 20 kbyte
存储器大小 30 kbyte; 程序存储器
微型存储卡 是; microSDHC 卡（可选）
缓冲
● 存在 是; 免维护，RTC 需要 7 天。
CPU-处理时间
对于位运算，典型值 150 ns; / 说明
对于字运算，典型值 1.2 µs; / 说明
对于浮点运算，典型值 3.6 µs; / 说明
地址范围
外设地址范围
● 输入端 144 byte; 256 位数字量输入和 56 字模拟量输入
● 输出端 144 byte; 256 位数字量输出和 56 字模拟量输出
时间
时钟
● 类型 硬件时钟，未缓冲
● 硬件时钟（实时时钟） 是
● 缓冲持续时间 7 d
● 每日偏差，***大值 120 s; 25 °C 时在 120s/月范围内
数字输入
数字输入端数量 36; 集成
● 可用来实现技术功能的输入端 4; HSC（高速运算）
源型输入/漏性输入 是
可同时控制的输入端数量
所有安装位置
— ***高可达 40 ℃，***大值 36
输入电压
● 输入电压类型 DC
● 额定值 (DC) 24 V
● 对于信号“0” 1 mA 时 DC 5 V
● 对于信号“1” 15 V DC，当为 2.5 mA 时
输入电流
● 对于信号“0”，***大值（允许的闭路电流） 1 mA
● 对于信号“1”，典型值 4 mA
输入延迟（输入电压为额定值时）
对于标准输入端
— 可参数化 是; 0.2 ms、0.4 ms、0.8 ms、1.6 ms、3.2 ms、6.4 ms 和 12.8 ms，可在 4 个组别中选择
— 从“0”到“1”时，***小值 0.2 ms
— 从“0”到“1”时，***大值 12.8 ms
对于报警输入端
— 可参数化 是
用于技术功能
— 可参数化 是; 6 个单相：4 个 HSC，200 kHz；2 个 HSC，30 kHz 4 A/B 相：2 个 HSC，100 kHz；2 个 HSC，20 kHz
导线长度
● 屏蔽，***大值 500 m; 50 m 用于技术功能
● 未屏蔽，***大值 300 m; 用于技术功能：否
数字输出
数字输出端数量 24; 继电器
输出端的通断能力
● 电阻负载时的***大值 2 A
● 照明负载时的***大值 30 W; DC 时 30 W，AC 时 200 W
电阻负载时的输出延迟
● 从 “0” 到“1”，***大值 10 ms; ***大值
● 从 ”1” 到“0”，***大值 10 ms; ***大值
开关频率
● 电阻负载的脉冲输出端，***大值 1 Hz
继电器输出端
● 继电器输出端数量 24
导线长度
● 屏蔽，***大值 500 m
● 未屏蔽，***大值 150 m
接口
工业以太网接口数量 1
RS 485 接口数量 1
1. 接口
接口类型 PROFINET
电位隔离 是; 隔离的变压器，1500V AC
传输速率的自动计算 是; 10/100 Mbit/s
自动协商 是
自动交叉 是
物理接口
● RJ 45（以太网） 是
协议
● PROFINET IO 控制器 是; 自 V2.4
● PROFINET IO 设备 是; 智能设备（V2.5 及以上）
PROFINET IO 控制器
● 传输速率，***大值 100 Mbit/s
服务
— 可连接的 IO 设备数量，***大值 8
— 更新时间 4 ms; 更新时间***小值还取决于为 PROFINET IO 设置的通信组件、IO 设备数目以及所组态的用户数据量。
地址范围
— 输入端，***大值 128 byte; 每个设备
— 输出端，***大值 128 byte; 每个设备
2. 接口
接口类型 RS 485（***大 187.5 Mbps）
物理接口
● RS 485 是
PROFIBUS DP 主站
服务
— S7 通讯 是
协议
PROFINET IO 支持的协议 是; RT 控制器（FW V2.4 及以上）智能设备（FW2.5 及以上）
PROFIBUS 是; 通过 CM DP 模块
协议（以太网）
● TCP/IP 是
通信功能 / 标题
S7 通讯
● 提供支持 是
● 作为服务器 是
● 作为客户端 是
调试功能测试
状态/控制
● 变量状态/控制 是
强制
● 强制 是
集成功能
PID 调节器 是; PID 闭环控制功能：连续控制器输出，二进制控制器输出，自动/手动模式，***多 8 个回路
脉冲输出端的数量 3
电位隔离
数字输入电位隔离
● 在通道之间，分组点数 1
数字输出电位隔离
● 在通道之间 否
● 在通道之间，分组点数 2
EMV
抗静态放电干扰的能力
● 抗静态放电干扰的能力符合 IEC 61000-4-2 是
— 空气放电时的试验电压 8 kV
— 接触放电时的试验电压 4 kV
针对高频电磁场的抗干扰能力
● 针对高频射线的抗干扰性，符合 IEC 61000-4-3 是; 10 V/m，80 至 1000 MHz（符合 IEC 61000-4-3）；10 V/m，900 MHz，1.89 GHz,50 % ED（符合 IEC 61000-4-3）
与导线相关的抗干扰能力
● 电源导线的抗干扰能力符合 IEC 61000-4-4 是; 2 kV 符合 IEC 61000-4-4，脉冲
● 信号导线的抗干扰能力，符合 IEC 61000-4-4 是; ±2 kV 符合 IEC 61000-4-4，脉冲
针对通过高频场引起的导线干扰量的抗干扰能力
● 针对高频馈电的抗干扰性，符合 IEC 61000-4-6 是; 10 V，150 kHz 到 80 MHz（根据 IEC 61000-4-6）
依据 EN 55 011 标准抑制无线电干扰辐射
● 极限值等级 A 适用于工业领域中的应用 是; EN 61000-6-4，发射干扰：在工业领域中使用。
电缆传导的干扰辐射和电缆传导的干扰
● 通过电源电缆/交流电电缆的干扰发射 EN 61000-6-4，发射干扰：在工业领域中使用。
标准、许可、证书
CE 标记 是
环境要求
露天情况下
● ***大落差 0.3 m; 五个，在发货包装内
运行中的环境温度
● ***小值 -20 °C
● ***大值 60 °C
● 水平安装，***小值 -20 °C
● 水平安装，***大值 60 °C
● 垂直安装，***小值 -20 °C
● 垂直安装，***大值 55 °C
运输/储存时的环境温度
● ***小值 -40 °C
● ***大值 70 °C
气压符合 IEC 60068-2-13 标准要求
● 存放/运输，***小值 660 hPa
● 存放/运输，***大值 1 080 hPa
参考海平面的运行高度
● 安装高度，***小值 -1 000 m
● 安装高度，***大值 2 000 m
相对空气湿度
● 25 °C 时无冷凝运行，***大值 95 %
项目组态 / 标题
项目组态 / 编程 / 标题
编程语言
— KOP 是
— FUP 是
— AWL 是
尺寸
宽度 175 mm
高度 100 mm
深度 81 mm
重量
重量，约 611.5 g
