通过无干涉，确保经常***佳姿势实现高品质焊接
根据专用机器的一体化，实现接近布局，省空间化
可以无干扰的高密度布局
采用中空手臂构造，可以选择焊枪线缆内部布线或外部布线 ,可以客人的工作和设备进行适合的装备
| 标准规格 |

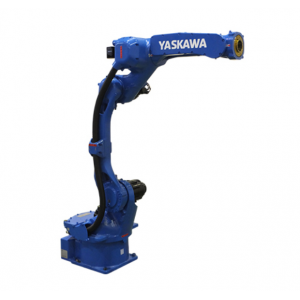

MOTOMAN-AR1440E |
| 型号 |
YR-1-07VXHE6-A00 |
| 构造 |
垂直多关节型（7个自由度） |
| 可搬质量*1 |
12kg |
| ***大可达 |
1440㎜ |
| 重复定位精度*2 |
0.06mm |
| 动作范围 |
S轴（旋转） |
-170°- +170° |
| L轴（下臂） |
-70° - +148° |
| E轴（中臂） |
-90° - +90° |
| U轴（上臂） |
-80° - +80° |
| R轴（手腕旋转） |
-200° - +200°（-150° ～ +150°）∗6 |
| B轴（手腕摆动） |
-150° - +150°（-150° ～ +150°）∗6∗7 |
| T轴（手腕回转） |
-455° - +455°（-135° ～ +90°）∗6∗7 |
| ***大速度 |
S轴（旋转） |
4.53rad/s, 260°/s |
| L轴（下臂） |
4.01rad/s, 230°/s |
| E轴（中臂） |
4.53rad/s, 260°/s |
| U轴（上臂） |
4.53rad/s, 260°/s |
| R轴（手腕旋转） |
8.2rad/s, 470°/s |
| B轴（手腕摆动） |
8.2rad/s, 470°/s |
| T轴（手腕回转） |
12.2rad/s, 700°/s |
| 容许力矩 |
R轴（手腕旋转） |
12.5N.m |
| B轴（手腕摆动） |
12.5N.m |
| T轴（手腕回转） |
6N.m |
容许惯性力矩
（GD2/4） |
R轴（手腕旋转） |
0.40kg.m2 |
| B轴（手腕摆动） |
0.40kg.m2 |
| T轴（手腕回转） |
0.8kg.m2 |
| 本体质量 |
190kg |
| 防护等级 |
本体：IP54, 手腕轴：IP67 |
| 安装环境 |
温度 |
0° - +45° |
| 湿度 |
20% - 80%RH（无结露） |
| 震动 |
4.9m/s2以下 |
| 其他 |
不可有引火性及腐蚀性气体，液体远离电气噪音源 |
| 电源容量*3 |
1.5kVA |
| 安装方式*4 |
置地式 |
| 用途 |
弧焊、激光加工、搬运、其他 |
| 备注 |
*1：U臂上的负载随手腕部负载重量变化。
*2：JIS B 8432为基准。
*3:*2：记载了自轴的动作范围而不是对地基准。
*4：因用途，动作模式而异。
*5：壁挂式，倾斜式安装时，S轴的动作会有限制。(注)本表是以SI单位系为记载。
∗6：使用MOTOPAC时的动作范围为（ ）内的数值。 |
