| 产品类型名称 |

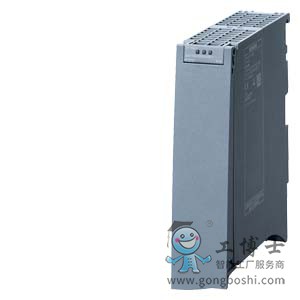

CP 1542-5 |
 |
通信处理器 CP 1542-5，用于将 SIMATIC S7-1500 连接至 PROFIBUS-DP， DPV1 主站或 DP 从站， S7 和 PG/OP 通信， 时间同步， 诊断， 较小的组态范围 |
| 传输率 |
| 传输率 |
|
| ● 在***个接口处 / 符合 PROFIBUS |
9.6 kbit/s ... 12 Mbit/s |
| 接口 |
| 接口数量 / 符合工业以太网 |
0 |
| 电气连接数量 |
|
| ● 在***个接口处 / 符合 PROFIBUS |
1 |
| 电气连接规格 |
|
| ● 在***个接口处 / 符合 PROFIBUS |
9 针 Sub-D 插口 (RS485) |
| 供电电压，电流消耗，损耗功率 |
| 电压类型 / 电源电压 |
DC |
| 供电电压 / 1 / 来自背板总线 |
15 V |
| 相对对称公差 / DC 时 |
|
| ● DC 时 |
3 % |
| 消耗电流 |
|
| ● 来自背板总线 / DC 时 / DC 时 / 典型 |
0.1 A |
| 损耗功率 [W] |
1.5 W |
| 环境条件 |
| 环境温度 |
|
| ● 在垂直安装时 / 运行期间 |
0 ... 40 °C |
| ● 在水平安装时 / 运行期间 |
0 ... 60 °C |
| ● 存放期间 |
-40 ... +70 °C |
| ● 运输期间 |
-40 ... +70 °C |
| 相对空气湿度 |
|
| ● 25 °C 时 / 无冷凝 / 运行期间 / ***大值 |
95 % |
| 防护等级 IP |
IP20 |
| 结构形式，尺寸和重量 |
| 模块格式 |
紧凑型模块 S7-1500 一倍宽 |
| 宽度 |
35 mm |
| 高度 |
142 mm |
| 深度 |
129 mm |
| 净重 |
0.27 kg |
| 紧固类型 |
|
| ● S7-1500 异型导轨安装 |
是 |
| 产品特点，产品功能，产品组件 / 常规 |
| 模块数量 |
|
| ● 每个 CPU / ***大值 |
8 |
| ● 备注 |
取决于 CPU 类型 |
| 功率数据 / PROFIBUS DP |
| 服务 / 作为 DP 主站 |
|
| ● DPV1 |
是 |
| DP 从站数 |
|
| ● 连接 DP 主站 / 可运行 |
32 |
| 数据量 |
|
| ● 输入端的地址区的 / 作为 DP 主站 / 总计 |
2048 byte |
| ● 输出端的地址区的 / 作为 DP 主站 / 总计 |
2048 byte |
| ● 输入端的地址区的 / 各个 DP 从站 |
244 byte |
| ● 输出端的地址区的 / 各个 DP 从站 |
244 byte |
| 服务 / 作为 DP 从站 |
|
| ● DPV0 |
是 |
| ● DPV1 |
是 |
| 数据量 |
|
| ● 输入端的地址区的 / 作为 DP 从站 / 总计 |
240 byte |
| ● 输出端的地址区的 / 作为 DP 从站 / 总计 |
240 byte |
| 功率数据 / S7 通讯 |
| 可能的连接数 / 用于 S7 通信 |
|
| ● ***大值 |
16; 取决于系统上限 |
| 功率数据 / 多协议运行 |
| 有效连接数量 / 多协议运行时 |
16 |
| 功率数据 / 远程控制 |
| 协议 / 支持 |
|
| ● TCP/IP |
否 |
| 产品功能 / 管理，配置，项目组态 |
| 组态软件 |
|
| ● 需要 |
STEP 7 Professional V12 SP1 (TIA Portal) 或更高 |
| 识别和维护功能 |
|
| ● I&M0 - 设备专有信息 |
是 |
| ● I&M1 - 设备标识/地点标识 |
是 |
| 产品功能 / 诊断 |
| 产品功能 / 基于网络的诊断 |
是; 通过 S7-1500 CPU |
| 产品功能 / 时间 |
| 产品功能 / 转发时间同步 |
是 |
| 标准，规格，许可 / 危险环境 |
| 资格证明 / CCC / 适用于防爆区符合 GB 标准 |
是 |
| 更多信息 / 网络链接 |
| 网络链接 |
|
| ● 至网页：选择辅助工具 TIA Selection Tool |
http://www.siemens.com/tia-selection-tool |
| ● 至网页：工业通信 |
http://www.siemens.com/simatic-net |
| ● 至网页： Industry Mall |
https://mall.industry.siemens.com |
| ● 至网页： 信息和下载中心 |
http://www.siemens.com/industry/infocenter |
| ● 至网页：图片数据库 |
http://automation.siemens.com/bilddb |
| ● 至网页： CAx 下载管理器 |
http://www.siemens.com/cax |
| ● 至网页： Industry Online Support |
https://support.industry.siemens.com |
| 安全提示 |
| 安全提示 |
西门子为其产品及解决方案提供工业安全功能，以支持工厂、解决方案、机器、设备和/或网络的安全运行。这些功能是整个工业安全机制的重要组成部分。 有鉴于此，西门子不断对产品和解决方案进行开发和完善。西门子强烈建议您定期了解产品更新和升级信息。 此外，要确保西门子产品和解决方案的安全操作，还须采取适当的预防措施（例如：设备单元保护机制），并将每个组件纳入**且全面的工业安全保护机制中。可能使用的所有第三方产品须一并考虑。更多有关工业安全的信息，请访问http://www.siemens.com/industrialsecurity。 要及时了解有关产品的更新和升级信息，请订阅相关产品的时事通讯。更多相关信息，请访问 http://support.automation.siemens.com。(V3.4) |
