SIMATIC S7-1200，模拟输入， SM 1231，4 模拟输入， +/-10V，+/-5V，+/-2.5V，+/-1.25 或 0-20mA/4-20mA， 15 Bit+符号 Bit

一般信息

产品类型标志

SM 1231，AI 4x16 bit

电源电压

额定值 (DC)

24 V

输入电流

耗用电流，典型值

65 mA

来自背板总线 DC 5 V，典型值

80 mA

功率损失

功率损失，典型值

1.8 W

模拟输入

模拟输入端数量

4; 电流或电压差分输入

电压输入允许的输入电压（毁坏限制），***大值

±35 V

电流输入允许的输入电流（毁坏限制），***大值

40 mA

循环时间（所有通道），***大值

100 µs

输入范围

● 电压

是; ±10V，±5V，±2.5V 或 ±1.25V

● 电流

是; 4 至 20 mA，0 至 20 mA

● 热电偶

否

● 电阻温度计

否

● 电阻

否

输入范围（额定值），电压

● -1.25 V 至 +1.25 V

是

● -10 V 至 +10 V

是

— 输入电阻（-10 V 至 +10 V）

≥1 兆欧

● -2.5 V 至 +2.5 V

是

— 输入电阻（-2.5 V 至 +2.5 V）

≥1 兆欧

● -5 V 至 +5 V

是

— 输入电阻（-5 V 至 +5 V）

≥1 兆欧

输入范围（额定值），电流

● 0 至 20 mA

是

● 4 mA 至 20 mA

是

输入端的模拟值构成

集成和转换时间/每通道分辨率

● 带有过调制的分辨率（包括符号在内的位数），***大值

15 bit; + 符号

● 可参数化的集成时间

是

● 对于干扰频率 f1（单位 Hz）的干扰电压抑制

40 dB，DC 至 60 V 用于干扰频率 50 / 60 Hz

测量值滤波

● 可参数化

是

● 等级：无

是

● 等级：弱

是

● 等级：中等

是

● 等级：强

是

误差/精度

温度错误（与输入范围有关），(+/-)

25 °C ±0.1 % / ±0.3 % 全部测量范围

基本错误限制（25 °C 时的操作错误限制）

● 电压，与输入范围有关，(+/-)

0.1 %

● 电流，与输入范围有关，(+/-)

0.1 %

故障电压抑制 f = n x (f1 +/- 1 %)，f1 = 干扰频率

● 并联电压，***大值

12 V

报警/诊断/状态信息

报警

是

诊断功能

是

报警

● 诊断报警

是

诊断

● 电源电压监控

是

● 断线

是

诊断显示 LED

● 用于输入端状态

是

● 用于维护

是

防护等级和防护类别

防护等级 IP

IP20

标准、许可、证书

CE 标记

是

CSA 许可

是

UL 许可

是

cULus

是

FM 许可

是

RCM（原 C-TICK）

是

KC 许可

是

船舶建造许可

是

环境要求

露天情况下

● ***大落差

0.3 m; 五个，在发货包装内

运行中的环境温度

● ***小值

-20 °C

● ***大值

60 °C

● 水平安装，***小值

-20 °C

● 水平安装，***大值

60 °C

● 垂直安装，***小值

-20 °C

● 垂直安装，***大值

50 °C

运输/储存时的环境温度

● ***小值

-40 °C

● ***大值

70 °C

气压符合 IEC 60068-2-13 标准要求

● 操作，***小值

795 hPa

● 操作，***大值

1 080 hPa

● 存放/运输，***小值

660 hPa

● 存放/运输，***大值

1 080 hPa

相对空气湿度

● 25 °C 时无冷凝运行，***大值

95 %

有害物质浓度

● RH < 60% 时的 SO2，无冷凝

二氧化硫： < 0.5 ppm；硫化氢： < 0.1 ppm；RH < 60% 无冷凝液

连接技术 / 标题

需要的前置插头

是

机械/材料

外壳材料（正面）

● 塑料

是

尺寸

宽度

45 mm

高度

100 mm

深度

75 mm

重量

重量，约

180 g

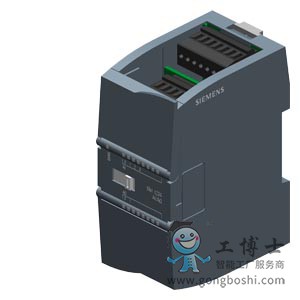

西门子PLC模块 6ES7231-5ND32-0XB0 模拟输入， SM 1231

技术数据
