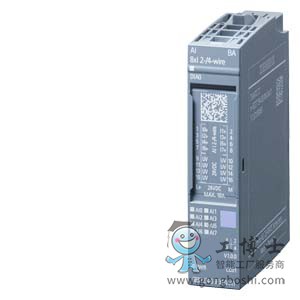

SIMATIC ET 200SP， 模拟式输入端模块， AI 8XI 2-/4 线制，基础型， 适合用于 A0 类型的基座单元，A1， 颜色代码 CC01， 模块诊断，16 位 |
| 一般信息 |
| 产品类型标志 |
AI 8xI 2-/4 线 BA |
| 硬件功能状态 |
FS04 以上版本 |
| 固件版本 |
|
| ● 可更新固件 |
是 |
| 可用的基本单元 |
BU 类型 A0、A1 |
| 模块特有彩色标牌板的颜色代码 |
CC01 |
| 产品功能 |
| ● I&M 数据 |
是; I&M0 至 I&M3 |
| ● 时钟同步模式 |
否 |
| ● 可变测量范围 |
否 |
| 附带程序包的 |
| ● STEP 7 TIA 端口，可组态 / 已集成，自版本 |
V13 SP1 |
| ● STEP 7 可组态/ 已集成，自版本 |
V5.5 SP3 / - |
| ● PROFIBUS 版本 GSD 版 / GSD 修订版以上 |
各修订版本 3 和 5 以上的 GSD 文件 |
| ● PROFINET 版本 GSD 版 / GSD 修订版以上 |
GSDML V2.3 |
| 运行模式 |
| ● 过采样 |
否 |
| ● MSI |
否 |
| 运行中的 CiR 配置 |
| 可在 RUN 模式下更改参数分配 |
是 |
| 可在 RUN 模式下校准 |
否 |
| 电源电压 |
| 额定值 (DC) |
24 V |
| 允许范围，下限 (DC) |
19.2 V |
| 允许范围，上限 (DC) |
28.8 V |
| 反极性保护 |
是 |
| 输入电流 |
| 耗用电流，***大值 |
25 mA; 无传感器电源 |
| 传感器供电 |
| 24 V 传感器供电 |
| ● 24 V |
是 |
| ● 短路保护 |
是 |
| ● 输出电流，***大值 |
0.7 A; 所有编码器/通道的总电流 |
| 功率损失 |
| 功率损失，典型值 |
0.7 W; 无传感器电源电压 |
| 地址范围 |
| 每个模块的地址空间 |
| ● 每个模块的地址空间，***大值 |
16 byte |
| 硬件扩展 |
| 自动编码 |
是 |
| ● 机械编码键 |
是 |
| ● 机械编码键的类型 |
A 型 |
| 为不同的接口类型选择基础单元 |
| ● 一线制连接 |
BU 类型 A0、A1 |
| ● 两线制连接 |
BU 类型 A0、A1 |
| ● 四线制连接 |
A0、A1 型基座单元 + 电位分配器模块 |
| 模拟输入 |
| 模拟输入端数量 |
8; 单端 |
| ● 电流测量时 |
8 |
| 电流输入允许的输入电流（毁坏限制），***大值 |
50 mA |
| 循环时间（所有通道） ***小值 |
1 ms; 每个通道 |
| 输入范围（额定值），电流 |
| ● 0 至 20 mA |
是 |
| — 输入电阻（0 至 20 mA） |
100 15 位 |
| ● -20 mA 至 +20 mA |
是 |
| — 输入电阻（-20 mA 至 +20 mA） |
100 包括符号在内 16 位 |
| ● 4 mA 至 20 mA |
是 |
| — 输入电阻（4 mA 至 20 mA） |
100 15 位 |
| 导线长度 |
| ● 屏蔽，***大值 |
200 m |
| 输入端的模拟值构成 |
| 集成和转换时间/每通道分辨率 |
| ● 带有过调制的分辨率（包括符号在内的位数），***大值 |
16 bit |
| ● 可参数化的集成时间 |
是 |
| ● 对于干扰频率 f1（单位 Hz）的干扰电压抑制 |
16.67 / 50 / 60 / 4 800 (16.67 / 50 / 60) |
| ● 转换时间（每个通道） |
180 / 60 / 50 / 0.625 (67.5 / 22.5 / 18.75) ms |
| 测量值滤波 |
| ● 平滑级数 |
4; 无；4/8/16 倍 |
| ● 可参数化 |
是 |
| 传感器 |
| 信号传感器连接 |
| ● 用于电压测量 |
否 |
| ● 对于作为两线制测量变送器时的电流测量 |
是 |
| — 双线测量变频器的负载，***大值 |
650 |
| ● 对于作为四线制测量变送器时的电流测量 |
是 |
| 误差/精度 |
| 线性错误（与输入范围有关），(+/-) |
0.01 % |
| 温度错误（与输入范围有关），(+/-) |
0.005 %/K |
| 输入端之间的串扰，***小值 |
50 dB |
| 25 °C 时起振状态下的重复精度（与输入范围有关），(+/-) |
0.05 % |
| 整个温度范围内的操作错误限制 |
| ● 电流，与输入范围有关，(+/-) |
0.5 % |
| 基本错误限制（25 °C 时的操作错误限制） |
| ● 电流，与输入范围有关，(+/-) |
0.3 % |
| 故障电压抑制 f = n x (f1 +/- 1 %)，f1 = 干扰频率 |
| ● 串联干扰（干扰峰值 < 输入范围的额定值），***小值 |
70 dB; 转换时间为 67.5 / 22.5 / 18.75 ms 时：40 dB |
| 报警/诊断/状态信息 |
| 诊断功能 |
是 |
| 报警 |
| ● 诊断报警 |
是 |
| ● 极限值报警 |
否 |
| 诊断 |
| ● 电源电压监控 |
是 |
| ● 断线 |
是; 4 至 20 mA 时 |
| ● 短路 |
是; 传感器供电依据 M；模块式 |
| ● 累积故障 |
是 |
| ● 溢出/下溢 |
是 |
| 诊断显示 LED |
| ● 电源电压监控 (PWR-LED) |
是; 绿色 LED |
| ● 通道状态显示 |
是; 绿色 LED |
| ● 用于通道诊断 |
否 |
| ● 用于模块诊断 |
是; 绿色 / 红色 DIAG-LED |
| 电位隔离 |
| 通道的电势分离 |
| ● 在通道之间 |
否 |
| ● 在通道和背板总线之间 |
是 |
| ● 在通道和电子元件电源电压之间 |
否 |
| 绝缘 |
| 绝缘测试，使用 |
707 V DC（测试类型） |
| 环境要求 |
| 运行中的环境温度 |
| ● 水平安装，***小值 |
-30 °C; 自 FS04 起 < 0 °C |
| ● 水平安装，***大值 |
60 °C |
| ● 垂直安装，***小值 |
-30 °C; 自 FS04 起 < 0 °C |
| ● 垂直安装，***大值 |
50 °C |
| 参考海平面的运行高度 |
| ● ***大海拔安装高度 |
5 000 m; 安装高度 > 2000 m 时受限，参见手册 |
| 尺寸 |
| 宽度 |
15 mm |
| 高度 |
73 mm |
| 深度 |
58 mm |
| 重量 |
| 重量，约 |
31 g |
