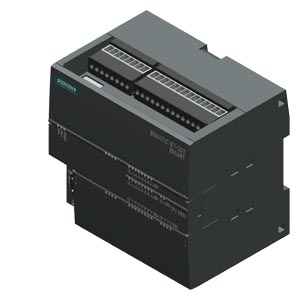

SIMATIC S7-200 SMART，CPU SR30， 标准 CPU，AC/DC/继电器， 机载 I/O： 18 个 24V DC 数字输入；12 DO 继电器 2A； 电源：AC 47-63Hz 时，85 - 264V AC 程序存储器/数据存储器 30 KB |
| 一般信息 |
| 产品类型标志 |
CPU SR30 AC/DC/继电器 |
| 附带程序包的 |
| ● 工程系统 |
STEP 7 Micro/WIN SMART |
| 安装方式/安装 |
| 导轨安装 |
是; 标准导轨 |
| 电源电压 |
| 额定值 (AC) |
|
| ● AC 120 V |
是 |
| ● AC 230 V |
是 |
| 允许范围，下限 (AC) |
85 V |
| 允许范围，上限 (AC) |
264 V |
| 电源频率 |
| ● 允许范围，下限 |
47 Hz |
| ● 允许范围，上限 |
63 Hz |
| 输入电流 |
| 耗用电流（额定值） |
72 mA; AC 240 V 时 |
| 耗用电流，***大值 |
136 mA; AC 120 V 时 |
| 接通电流，***大值 |
8.9 A; 264 V 时 |
| 输出电流 |
| 电流输出，***大值 |
300 mA; 24 V DC 传感器电源 |
| 用于背板总线 (DC 5 V)，***大值 |
1.4 A; ***大 5 V DC，用于 EM 总线 |
| 功率损失 |
| 功率损失，***大值 |
14 W |
| 存储器 |
| 存储器类型 |
DDR |
| 闪存 |
是 |
| RAM |
是 |
| 用于用户数据的可用存储器 |
12 kbyte |
| 存储器大小 |
18 kbyte; 程序存储器 |
| 微型存储卡 |
是; microSDHC 卡（可选） |
| 缓冲 |
| ● 存在 |
是; 免维护，RTC 需要 7 天。 |
| CPU-处理时间 |
| 对于位运算，典型值 |
150 ns; / 说明 |
| 对于字运算，典型值 |
1.2 µs; / 说明 |
| 对于浮点运算，典型值 |
3.6 µs; / 说明 |
| 地址范围 |
| 外设地址范围 |
| ● 输入端 |
144 byte; 256 位数字量输入和 56 字模拟量输入 |
| ● 输出端 |
144 byte; 256 位数字量输出和 56 字模拟量输出 |
| 时间 |
| 时钟 |
| ● 类型 |
硬件时钟，未缓冲 |
| ● 硬件时钟（实时时钟） |
是 |
| ● 缓冲持续时间 |
7 d |
| ● 每日偏差，***大值 |
120 s; 25 °C 时在 120s/月范围内 |
| 数字输入 |
| 数字输入端数量 |
18 |
| ● 可用来实现技术功能的输入端 |
6; HSC（高速运算） |
| 源型输入/漏性输入 |
是 |
| 可同时控制的输入端数量 |
| 所有安装位置 |
| — ***高可达 40 ℃，***大值 |
18 |
| 输入电压 |
| ● 输入电压类型 |
DC |
| ● 额定值 (DC) |
24 V |
| ● 对于信号“0” |
1 mA 时 DC 5 V |
| ● 对于信号“1” |
15 V DC，当为 2.5 mA 时 |
| 输入电流 |
| ● 对于信号“0”，***大值（允许的闭路电流） |
1 mA |
| ● 对于信号“1”，典型值 |
4 mA |
| 输入延迟（输入电压为额定值时） |
| 对于标准输入端 |
| — 可参数化 |
是; 0.2 ms、0.4 ms、0.8 ms、1.6 ms、3.2 ms、6.4 ms 和 12.8 ms，可在 4 个组别中选择 |
| — 从“0”到“1”时，***小值 |
0.2 ms |
| — 从“0”到“1”时，***大值 |
12.8 ms |
| 对于报警输入端 |
| — 可参数化 |
是 |
| 用于技术功能 |
| — 可参数化 |
是; 6 个单相：5 个 HSC，200 kHz；1 个 HSC，30 kHz 4 A/B 相：3 个 HSC，100 kHz；1 个 HSC，20 kHz |
| 导线长度 |
| ● 屏蔽，***大值 |
500 m; 50 m 屏蔽，HSC 输入端 |
| ● 未屏蔽，***大值 |
300 m; 用于技术功能：否 |
| 数字输出 |
| 数字输出端数量 |
12; 继电器 |
| 输出端的通断能力 |
| ● 电阻负载时的***大值 |
2 A |
| ● 照明负载时的***大值 |
30 W; DC 时 30 W，AC 时 200 W |
| 电阻负载时的输出延迟 |
| ● 从 “0” 到“1”，***大值 |
10 ms; ***大值 |
| ● 从 ”1” 到“0”，***大值 |
10 ms; ***大值 |
| 开关频率 |
| ● 电阻负载的脉冲输出端，***大值 |
1 Hz |
| 继电器输出端 |
| ● 继电器输出端数量 |
8 |
| 导线长度 |
| ● 屏蔽，***大值 |
500 m |
| ● 未屏蔽，***大值 |
150 m |
| 接口 |
| 工业以太网接口数量 |
1 |
| RS 485 接口数量 |
1 |
| 1. 接口 |
| 接口类型 |
PROFINET |
| 电位隔离 |
是; 隔离的变压器，1500V AC |
| 传输速率的自动计算 |
是; 10/100 Mbit/s |
| 自动协商 |
是 |
| 自动交叉 |
是 |
| 物理接口 |
| ● RJ 45（以太网） |
是 |
| 协议 |
| ● PROFINET IO 控制器 |
是; 自 V2.4 |
| ● PROFINET IO 设备 |
是; 智能设备（V2.5 及以上） |
| PROFINET IO 控制器 |
| ● 传输速率，***大值 |
100 Mbit/s |
| 服务 |
| — 可连接的 IO 设备数量，***大值 |
8 |
| — 更新时间 |
4 ms; 更新时间***小值还取决于为 PROFINET IO 设置的通信组件、IO 设备数目以及所组态的用户数据量。 |
| 地址范围 |
| — 输入端，***大值 |
128 byte; 每个设备 |
| — 输出端，***大值 |
128 byte; 每个设备 |
| 2. 接口 |
| 接口类型 |
RS 485（***大 187.5 Mbps） |
| 物理接口 |
| ● RS 485 |
是 |
| PROFIBUS DP 主站 |
| 服务 |
| — S7 通讯 |
是 |
| 协议 |
| PROFINET IO 支持的协议 |
是; RT 控制器（FW V2.4 及以上）智能设备（FW2.5 及以上） |
| PROFIBUS |
是; 通过 CM DP 模块 |
| 协议（以太网） |
| ● TCP/IP |
是 |
| 通信功能 / 标题 |
| S7 通讯 |
| ● 提供支持 |
是 |
| ● 作为服务器 |
是 |
| ● 作为客户端 |
是 |
| 调试功能测试 |
| 状态/控制 |
| ● 变量状态/控制 |
是 |
| 强制 |
| ● 强制 |
是 |
| 集成功能 |
| PID 调节器 |
是; PID 闭环控制功能：连续控制器输出，二进制控制器输出，自动/手动模式，***多 8 个回路 |
| 脉冲输出端的数量 |
3 |
| EMV |
| 抗静态放电干扰的能力 |
| ● 抗静态放电干扰的能力符合 IEC 61000-4-2 |
是 |
| — 空气放电时的试验电压 |
8 kV |
| — 接触放电时的试验电压 |
4 kV |
| 针对高频电磁场的抗干扰能力 |
| ● 针对高频射线的抗干扰性，符合 IEC 61000-4-3 |
是; 10 V/m，80 至 1000 MHz（符合 IEC 61000-4-3）；10 V/m，900 MHz，1.89 GHz,50 % ED（符合 IEC 61000-4-3） |
| 与导线相关的抗干扰能力 |
| ● 电源导线的抗干扰能力符合 IEC 61000-4-4 |
是; 2 kV 符合 IEC 61000-4-4，脉冲 |
| ● 信号导线的抗干扰能力，符合 IEC 61000-4-4 |
是; ±2 kV 符合 IEC 61000-4-4，脉冲 |
| 针对通过高频场引起的导线干扰量的抗干扰能力 |
| ● 针对高频馈电的抗干扰性，符合 IEC 61000-4-6 |
是; 10 V，150 kHz 到 80 MHz（根据 IEC 61000-4-6） |
| 依据 EN 55 011 标准抑制无线电干扰辐射 |
| ● 极限值等级 A 适用于工业领域中的应用 |
是; EN 61000-6-4，发射干扰：在工业领域中使用。 |
| 电缆传导的干扰辐射和电缆传导的干扰 |
| ● 通过电源电缆/交流电电缆的干扰发射 |
EN 61000-6-4，发射干扰：在工业领域中使用。 |
| 标准、许可、证书 |
| CE 标记 |
是 |
| 环境要求 |
| 露天情况下 |
| ● ***大落差 |
0.3 m; 五个，在发货包装内 |
| 运行中的环境温度 |
| ● ***小值 |
-20 °C |
| ● ***大值 |
60 °C |
| ● 水平安装，***小值 |
-20 °C |
| ● 水平安装，***大值 |
60 °C |
| ● 垂直安装，***小值 |
-20 °C |
| ● 垂直安装，***大值 |
50 °C |
| 运输/储存时的环境温度 |
| ● ***小值 |
-40 °C |
| ● ***大值 |
70 °C |
| 气压符合 IEC 60068-2-13 标准要求 |
| ● 存放/运输，***小值 |
660 hPa |
| ● 存放/运输，***大值 |
1 080 hPa |
| 参考海平面的运行高度 |
| ● 安装高度，***小值 |
-1 000 m |
| ● 安装高度，***大值 |
2 000 m |
| 相对空气湿度 |
| ● 25 °C 时无冷凝运行，***大值 |
95 % |
| 项目组态 / 标题 |
| 项目组态 / 编程 / 标题 |
| 编程语言 |
| — KOP |
是 |
| — FUP |
是 |
| — AWL |
是 |
| 尺寸 |
| 宽度 |
110 mm |
| 高度 |
100 mm |
| 深度 |
81 mm |
| 重量 |
| 重量，约 |
435 g |
