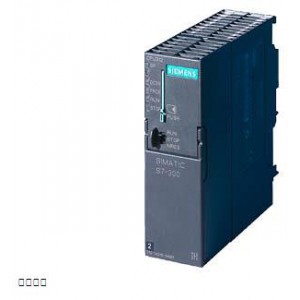

SIMATIC S7-300，CPU 312 带 MPI 的中央处理器， 集成电源 24V DC， 内存 32 KByte， 需要微型存储卡 |
| 一般信息 |
| 硬件功能状态 |
01 |
| 固件版本 |
V3.3 |
| 附带程序包的 |
| ● 工程系统 |
STEP 7 V5.5 + SP1 以上或 STEP 7 V5.2 + SP1 以上， 附带 HSP 218 |
| 电源电压 |
| 额定值 (DC) |
24 V |
| 允许范围，下限 (DC) |
19.2 V |
| 允许范围，上限 (DC) |
28.8 V |
| 电源导线的外部保险装置（推荐） |
***小值 2 A |
| 电源和电压断路跨接 |
| ● 停电/断电跨接时间 |
5 ms |
| ● 重复率，***小值 |
1 s |
| 输入电流 |
| 耗用电流（额定值） |
650 mA |
| 耗用电流（空载），典型值 |
140 mA |
| 接通电流，典型值 |
3.5 A |
| I²t |
1 A²·s |
| 功率损失 |
| 功率损失，典型值 |
4 W |
| 存储器 |
| 工作存储器 |
| ● 集成 |
32 kbyte |
| ● 可扩展 |
否 |
| 装载存储器 |
| ● 插拔式 (MMC) |
是 |
| ● 插拔式 (MMC)，***大值 |
8 Mbyte |
| ● MMC 上的数据管理（在上一次编程后），***小值 |
10 a |
| 缓冲 |
| ● 存在 |
是; 通过 MMC 担保（免维护） |
| ● 不带电池 |
是; 程序和数据 |
| CPU-处理时间 |
| 对于位运算，典型值 |
0.1 µs |
| 对于字运算，典型值 |
0.24 µs |
| 对于定点运算，典型值 |
0.32 µs |
| 对于浮点运算，典型值 |
1.1 µs |
| CPU-组件 |
| 组件数量（总计） |
1 024; （DB、FC、FB）；可以通过安装的 MMC 减少可装载块的***大数量。 |
| DB |
| ● 数量，***大值 |
1 024; 数字条：1 至 16000 |
| ● 容量，***大值 |
32 kbyte |
| FB |
| ● 数量，***大值 |
1 024; 数字条：0 至 7999 |
| ● 容量，***大值 |
32 kbyte |
| FC |
| ● 数量，***大值 |
1 024; 数字条：0 至 7999 |
| ● 容量，***大值 |
32 kbyte |
| OB |
| ● 数量，***大值 |
参见操作列表 |
| ● 容量，***大值 |
32 kbyte |
| ● 可用循环 OB 数量 |
1; OB 1 |
| ● 时间报警 OB 数量 |
1; OB 10 |
| ● 延迟报警 OB 数量 |
2; OB 20, 21 |
| ● 唤醒警告 OB 数量 |
4; OB 32、33、34、35 |
| ● 过程报警 OB 数量 |
1; OB 40 |
| ● 启动 OB 数量 |
1; OB 100 |
| ● 异步错误 OB 数量 |
4; OB 80、82、85、87 |
| ● 同步错误 OB 数量 |
2; OB 121、122 |
| 嵌套深度 |
| ● 每个优先等级 |
16 |
| ● 错误 OB 中的附加等级 |
4 |
| 计数器、定时器及其剩磁 |
| S7 计数器 |
| ● 数量 |
256 |
| 剩磁 |
| — 可调整 |
是 |
| — 下限 |
0 |
| — 上限 |
255 |
| — 已预设 |
Z 0 至 Z 7 |
| 计数范围 |
| — 下限 |
0 |
| — 上限 |
999 |
| IEC 计数器 |
| ● 存在 |
是 |
| ● 类型 |
SFB |
| ● 数量 |
不限制（只通过 RAM 进行限制） |
| S7 时间 |
| ● 数量 |
256 |
| 剩磁 |
| — 可调整 |
是 |
| — 下限 |
0 |
| — 上限 |
255 |
| — 已预设 |
无剩余 |
| 时间范围 |
| — 下限 |
10 ms |
| — 上限 |
9 990 s |
| IEC 计时器 |
| ● 存在 |
是 |
| ● 类型 |
SFB |
| ● 数量 |
不限制（只通过 RAM 进行限制） |
| 数据范围及其剩磁 |
| 保留的数据范围（包括时间、计数器、标记），***大值 |
32 kbyte |
| 标记 |
| ● 容量，***大值 |
256 byte |
| ● 存在剩磁 |
是; MB 0 至 MB 255 |
| ● 预设剩磁 |
MB 0 至 MB 15 |
| ● 定时标记数量 |
8; 1 个标记字节 |
| 数据组件 |
| ● 可调整剩磁 |
是; 在 DB 中不保持特征 |
| ● 预设剩磁 |
是 |
| 本地数据 |
| ● 每个优先等级，***大值 |
32 kbyte; 每个块***大 2 KB |
| 地址范围 |
| 外设地址范围 |
| ● 输入端 |
1 024 byte |
| ● 输出端 |
1 024 byte |
| 过程映像 |
| ● 输入端 |
1 024 byte |
| ● 输出端 |
1 024 byte |
| ● 输入端，可调整 |
1 024 byte |
| ● 输出端，可调整 |
1 024 byte |
| ● 输入端，已预设 |
128 byte |
| ● 输出端，已预设 |
128 byte |
| 数字通道 |
| ● 输入端 |
256 |
| — 集中式 |
256 |
| ● 输出端 |
256 |
| — 集中式 |
256 |
| 模拟通道 |
| ● 输入端 |
64 |
| — 集中式 |
64 |
| ● 输出端 |
64 |
| — 集中式 |
64 |
| 硬件扩展 |
| 扩展支架数量，***大值 |
0 |
| DP 主站数量 |
| ● 集成 |
0 |
| ● 关于 CP |
4 |
| 可运行的 FM 和 CP 数量（建议） |
| ● FM |
8 |
| ● CP, PtP |
8 |
| ● CP，LAN |
4 |
| 组件载体 |
| ● 组件载体，***大值 |
1 |
| ● 每个组件载体的组件，***大值 |
8 |
| 时间 |
| 时钟 |
| ● 软件时钟 |
是 |
| ● 可缓冲和同步 |
否; 已缓冲，否；可同步，是 |
| ● 每日偏差，***大值 |
10 s; 典型值：2 s |
| ● 接通电源后时钟的显示 |
在断开电源时，时钟仍正常显示时间 |
| 运行时间计数器 |
| ● 数量 |
1 |
| ● 数字/数字条 |
0 |
| ● 值域 |
0 至 2 的 31 次方小时（在使用 SFC 101 时） |
| ● 间隔尺寸 |
1 h |
| ● 剩余 |
是; 每次重启时必须重新启动 |
| 时间同步 |
| ● 提供支持 |
是 |
| ● 在 MPI 上，主站 |
是 |
| ● 在 MPI 上，从站 |
是 |
| ● 在 AS 中，主站 |
是 |
| ● 在 AS 中，从站 |
否 |
| 数字输入 |
| 数字输入端数量 |
0 |
| 数字输出 |
| 数字输出端数量 |
0 |
| 模拟输入 |
| 模拟输入端数量 |
0 |
| 模拟输出 |
| 模拟输出端数量 |
0 |
| 接口 |
| 工业以太网接口数量 |
0 |
| PROFINET 接口数量 |
0 |
| RS 485 接口数量 |
1; MPI |
| RS 422 接口数量 |
0 |
| 1. 接口 |
| 接口类型 |
集成 RS 485 接口 |
| 电位隔离 |
否 |
| 物理接口 |
| ● RS 485 |
是 |
| ● 接口的输出电流，***大值 |
200 mA |
| 协议 |
| ● MPI |
是 |
| ● PROFIBUS DP 主站 |
否 |
| ● PROFIBUS DP 从站 |
否 |
| ● 点对点联结 |
否 |
| MPI |
| ● 传输速率，***大值 |
187.5 kbit/s |
| 服务 |
| — PG/OP 通讯 |
是 |
| — 路由 |
否 |
| — 全球数据通讯 |
是 |
| — S7 基础通讯 |
是 |
| — S7 通讯 |
是; 仅服务器，单侧组态连接 |
| — S7 通讯，作为客户机 |
否 |
| — S7 通讯，作为服务器 |
是 |
| 协议 |
| 支持 PROFIsafe 协议 |
否 |
| 通信功能 / 标题 |
| PG/OP 通讯 |
是 |
| 数据集路由 |
否 |
| 全球数据通讯 |
| ● 提供支持 |
是 |
| ● GD 圈数量，***大值 |
8 |
| ● GD 包数量，***大值 |
8 |
| ● GD 包数量，发送器，***大值 |
8 |
| ● GD 包数量，接收器，***大值 |
8 |
| ● GD 包大小，***大值 |
22 byte |
| ● GD 包大小（一致性），***大值 |
22 byte |
| S7 基础通讯 |
| ● 提供支持 |
是 |
| ● 每个任务的有效数据，***大值 |
76 byte |
| ● 每个任务的有效数据（一致性），***大值 |
76 byte; 76 字节（对于 X_SEND 或 X_RCV）；64 字节（对于 X_PUT 或 X_GET 作为服务器） |
| S7 通讯 |
| ● 提供支持 |
是 |
| ● 作为服务器 |
是 |
| ● 作为客户端 |
是; 通过 CP 和可装载 FB |
| ● 每个任务的有效数据，***大值 |
180 byte; 对于 PUT/GET |
| ● 每个任务的有效数据（一致性），***大值 |
240 byte; 作为服务器 |
| S5 兼容通讯 |
| ● 提供支持 |
是; 通过 CP 和可装载 FC |
| 连接数量 |
| ● 全部 |
6 |
| ● 可应用于 PG 通讯 |
5 |
| — 为 PG 通讯预留 |
1 |
| — 可调整用于 PG 通讯，***小值 |
1 |
| — 可调整用于 PG 通讯，***大值 |
5 |
| ● 可用于 OP 通讯 |
5 |
| — 为 OP 通讯预留 |
1 |
| — 可调整用于 OP 通讯，***小值 |
1 |
| — 可调整用于 OP 通讯，***大值 |
5 |
| ● 可应用于 S7 基本通讯 |
2 |
| — 为 S7 Basis 通讯预留 |
0 |
| — 可调整用于 S7 Basis 通讯，***小值 |
0 |
| — 可调整用于 S7 基本通讯，***大值 |
2 |
| S7 消息功能 |
| 消息功能的可注册站点数量，***大值 |
6; 取决于对 PG/OP 和 S7 基本通讯的组态连接 |
| 过程诊断消息 |
是 |
| 同时间活动的报警 S 组件，***大值 |
300 |
| 调试功能测试 |
| 组件状态 |
是; ***多同时 2 个 |
| 各个步骤 |
是 |
| 停止点数量 |
4 |
| 状态/控制 |
| ● 变量状态/控制 |
是 |
| ● 变量 |
输入、输出、标记、DB、计时器、计数器 |
| ● 变量数量，***大值 |
30 |
| — 其中的变量状态，***大值 |
30 |
| — 其中的变量控制，***大值 |
14 |
| 强制 |
| ● 强制 |
是 |
| ● 强制，变量 |
输入、输出 |
| ● 变量数量，***大值 |
10 |
| 诊断缓冲器 |
| ● 存在 |
是 |
| ● 条目数量，***大值 |
500 |
| — 可调整 |
否 |
| — 其中的停电保险 |
100; 只保留***后 100 个条目 |
| ● RUN 模式中可读取的条目数量，***大值 |
499 |
| — 可调整 |
是; 10 至 499 |
| — 已预设 |
10 |
| 维修数据 |
| ● 可读 |
是 |
| 环境要求 |
| 运行中的环境温度 |
| ● ***小值 |
0 °C |
| ● ***大值 |
60 °C |
| 项目组态 / 标题 |
| 组态软件 |
| ● STEP 7 |
是; 从附带硬件更新的 V 5.2 SP1 起 |
| 项目组态 / 编程 / 标题 |
| ● 操作备用装置 |
参见操作列表 |
| ● 箝位层 |
8 |
| ● 系统功能 (SFC) |
参见操作列表 |
| ● 系统功能组件 (SFB) |
参见操作列表 |
| 编程语言 |
| — KOP |
是 |
| — FUP |
是 |
| — AWL |
是 |
| — SCL |
是 |
| — GRAPH |
是 |
| — HiGraph® |
是 |
| 技术保护 |
| ● 用户程序保护/密码保护 |
是 |
| ● 模块加密 |
是; 配备 S7-Block Privacy |
| 尺寸 |
| 宽度 |
40 mm |
| 高度 |
125 mm |
| 深度 |
130 mm |
| 重量 |
| 重量，约 |
270 g |
