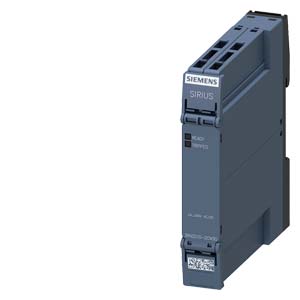

热敏电阻电机�；ぜ痰缙� 紧凑型评估设备， 17.5 mm 框架， 笼卡型端子， 1 个转换触点， US = 24 V AC/DC 自动复位， 适用于双金属开关 电源=输出电压， 1 个 LED（已跳闸） |
| 产品品牌名称 |
SIRIUS |
| 产品类别 |
热敏电阻电机�；� SIRIUS 3RN2 |
| 产品名称 |
电机保护继电器 |
| 产品的规格 |
紧凑型分析仪，适合用于双金属开关（端子 A1 与转换触点根部跨接） |
| 产品类型名称 |
3RN2 |
| 综合技术数据 |
| 产品功能 |
电机温度�；� |
| 显示方式 LED |
是 |
| 绝缘电压 针对根据 IEC 60664 的过电压类别 III 污染度 3 时 测定值 |
300 V |
| 污染程度 |
3 |
| 抗冲击电压能力 测定值 |
4 kV |
| 防护等级 IP |
IP20 |
| 耐冲击性 符合 IEC 60068-2-27 |
11g / 15 ms |
| 抗震强度 符合 IEC 60068-2-6 |
10 … 55 Hz: 0.35 mm |
| 机械式使用寿命（转换周期） 典型 |
10 000 000 |
| 电气使用寿命（操作循环） AC-15 时 230 V时 典型 |
100 000 |
| 热电流 附带触点的开关元件的 ***大值 |
5 A |
| 参考标示 符合 IEC 81346-2:2009 |
K |
| RoHS 指令（日期） |
05/28/2009 |
| 产品功能 |
| 产品功能 |
|
| ● 故障储存 |
否 |
| ● 动态断线识别 |
否 |
| ● 外部的复位 |
否 |
| ● 自动复位 |
是 |
| ● 手动复位 |
否 |
| 控制电路/控制 |
| 电压类型 控制馈电电压的 |
AC/DC |
| 控制馈电电压 AC 时 |
|
| ● 50 Hz 时 测定值 |
24 ... 24 V |
| ● 60 Hz 时 测定值 |
24 ... 24 V |
| 控制馈电电压 DC 时 |
|
| ● 测定值 |
24 ... 24 V |
| 工作区要素控制馈电电压测定值 DC 时 |
|
| ● 初始值 |
0.85 |
| ● 终值 |
1.1 |
| 工作区要素控制馈电电压测定值 AC 时 50 Hz 时 |
|
| ● 初始值 |
0.85 |
| ● 终值 |
1.1 |
| 工作区要素控制馈电电压测定值 AC 时 60 Hz 时 |
|
| ● 初始值 |
0.85 |
| ● 终值 |
1.1 |
| 接通电流峰值 |
|
| ● 24 V 时 |
1.8 A |
| 接通电流峰值持续时间 |
|
| ● 24 V 时 |
2 ms |
| 测量电路 |
| 跨接时间 在电网停电时 ***小值 |
40 ms |
| 精度 |
| 相对测量精度 |
9 % |
| 辅助电路 |
| 材料 开关触点 |
AgSnO2 |
| 常闭触点数量 用于辅助触点 |
0 |
| �？サ闶� 用于辅助触点 |
0 |
| 转换器数量 用于辅助触点 |
1 |
| 主电路 |
| 工作频率 测定值 |
50 ... 60 Hz |
| 电流负载能力 输出继电器的 AC-15 时 250 V 时 50/60 Hz 时 |
3 A |
| 电流负载能力 输出继电器的 DC-13 时 |
|
| ● 24 V 时 |
1 A |
| ● 125 V 时 |
0.2 A |
| 持续电流 输出端继电器的DIAZED熔断器熔丝的 |
6 A |
| 电磁兼容性 |
| 电缆连接的干扰耦合 |
|
| ● 来自脉冲 按照IEC 61000-4-4的 |
2kV (power ports 电源端口) / 1kV (signal ports 信号端口) |
| ● 来自线对地浪涌 符合 IEC 61000-4-5的 |
2 kV（线对地） |
| ● 来自导线-导线浪涌 符合 IEC 61000-4-5的 |
1 kV（线对线） |
| 静电的放空 按照IEC 61000-4-2 |
6kV触点放电 / 8kV排气 |
| 电位隔离 |
| 电位隔离的规格 |
无电流分离 |
| 电位隔离 |
|
| ● 入口与出口之间 |
否 |
| ● 在电源和其它电流回路之间 |
否 |
| 接口/ 接线端子 |
| 产品组件 用于辅助和控制电路的可拆下接线夹 |
是 |
| 电气连接规格 |
弹簧型端子（直插） |
| ● 用于辅助和控制电路 |
弹簧型端子（直插） |
| 可连接的导线截面类型 |
|
| ● 单芯线的 |
0.5 ... 4 mm² |
| ● 细芯线的 带有电缆末端加工 |
0.5 ... 2.5 mm² |
| ● 细芯线的 无电缆末端加工 |
0.5 ... 4 mm² |
| ● 在 AWG 导线处 单芯线的 |
20 ... 12 |
| ● 在 AWG 导线处 多芯线 |
20 ... 12 |
| 可连接的导线截面 |
|
| ● 单芯线的 |
0.5 ... 4 mm² |
| ● 细芯线的 带有电缆末端加工 |
0.5 ... 2.5 mm² |
| ● 细芯线的 无电缆末端加工 |
0.5 ... 4 mm² |
| AWG 号码 作为已编码可连接的导线截面 |
|
| ● 单芯线的 |
20 ... 12 |
| ● 多芯线 |
20 ... 12 |
| 装入/固定/外廓尺寸 |
| 装入位置 |
任意的 |
| 紧固类型 |
螺栓和扣接固定于安装导轨35mm |
| 高度 |
100 mm |
| 宽度 |
17.5 mm |
| 深度 |
90 mm |
