· 单作用，负载回缩
· 大吨位液压缸中本体高度***低的系列
· 可承受偏载达液压缸额定承载能力的7%

· 全系型号标配快速接头：700830F

· 溢流孔限制柱塞超行程，防止柱塞脱离缸体
· 结构简单，性价比高

· 标准配置有带沟槽的鞍座，可防负载滑动

· 可更换球形鞍座，用于不平的顶升负载

型号	承载能力@700bar		行程	有效面积	液压油容量	本体高度	伸展高度	油缸外径	油缸内径	进油口高度	鞍座直径	重量
	承载能力@700bar		mm	cm²	cm³	A	B	D	E	H	J	kg
	Ton	kN				mm	mm	mm	mm	mm	mm
SN05005	50	496	50	70.9	354	162	212	130	95	43	75	17
SN05010	50	496	100	70.9	709	212	312	130	95	44	75	22
SN05015	50	496	150	70.9	1064	262	412	130	95	44	75	27
SN05020	50	496	200	70.9	1418	312	512	130	95	44	75	32
SN05025	50	496	250	70.9	1773	362	612	130	95	44	75	37
SN05030	50	496	300	70.9	2127	412	712	130	95	44	75	42
SN10005	100	1001	50	143	715	182	232	176	135	50	105	34
SN10010	100	1001	100	143	1430	232	332	176	135	52	105	44
SN10015	100	1001	150	143	2145	282	432	176	135	52	105	53
SN10020	100	1001	200	143	2861	332	532	176	135	52	105	63
SN10025	100	1001	250	143	3576	382	632	176	135	52	105	72
SN10030	100	1001	300	143	4291	432	732	176	135	52	105	82
SN15005	150	1496	50	213.7	1068	196	246	217	165	52	135	56
SN15010	150	1496	100	213.7	2137	246	346	217	165	54	135	71
SN15015	150	1496	150	213.7	3206	296	446	217	165	54	135	85
SN15020	150	1496	200	213.7	4274	346	546	217	165	54	135	100
SN15025	150	1496	250	213.7	5342	396	646	217	165	54	135	114
SN15030	150	1496	300	213.7	6411	446	746	217	165	54	135	129
SN20005	200	1984	50	283	1417	212	262	243	190	55	160	77
SN20015	200	1984	150	283	4251	316	466	243	190	56	160	115
SN20030	200	1984	300	283	8501	466	766	243	190	56	160	169
SN25005	250	2423	50	346	1731	235	285	270	210	65	180	105
SN25015	250	2423	150	346	5193	335	485	270	210	66	180	150
SN25030	250	2423	300	346	10385	485	785	270	210	66	180	217
SN30005	300	3035	50	433.5	2167	308	358	297	235	77	200	167
SN30015	300	3035	150	433.5	6503	412	562	297	235	80	200	224
SN30030	300	3035	300	433.5	13005	562	862	297	235	80	200	305
SN40005	400	4005	50	572	2861	348	398	350	270	95	235	262
SN40015	400	4005	150	572	8584	448	598	350	270	97	235	338
SN40030	400	4005	300	572	17168	598	898	350	270	97	235	451
SN50005	500	5012	50	731	3653	419	469	400	305	114	228	401
SN50015	500	5012	150	731	10960	519	669	400	305	114	228	480
SN50030	500	5012	300	731	21918	669	969	400	305	114	228	599
SN60005	600	5867	50	855.3	4296	429	479	426	330	114	247	474
SN60015	600	5867	150	855.3	12829	529	679	426	330	114	247	565
SN60030	600	5867	300	855.3	25659	679	979	426	330	114	247	701
SN80005	800	8069	50	1176	5881	474	524	505	387	149	297	741
SN80015	800	8069	150	1176	17641	574	724	505	387	149	297	868
SN80030	800	8069	300	1176	35288	724	1024	505	387	149	297	1058
SN100005	1000	10055	50	1465.7	7329	564	614	560	432	174	323	1062
SN100015	1000	10055	150	1465.7	21986	664	814	560	432	174	323	1213
SN100030	1000	10055	300	1465.7	43972	814	1114	560	432	174	323	1439

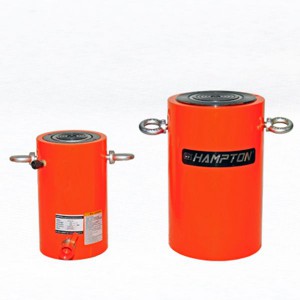

汉普Hampton SN-系列，单作用大吨位液压缸
