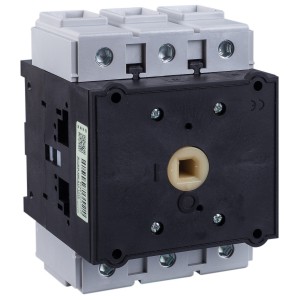

施耐德负荷开关V01C 3极负荷开关, 20 A

点击图片查看原图

店铺基本资料信息

产品详细说明

补充信息
网络类型	AC
网络频率	50/60 Hz
安装方式	底板安装
额定工作电压 [Ue]	690 V AC 50/60 Hz
额定冲击耐受电压 [Uimp]	8 kV
约定发热电流 [Ith]	20 A
约定封闭发热电流 [Ithe]	20 A
额定工作电流 [Ie]	20 A - AC-21A, 230...690 V 20 A - AC-22A, 230...690 V 14 A - AC-23A, 230 V, 4 kW 14 A - AC-23A, 240 V, 4 kW 11 A - AC-23A, 400 V, 5.5 kW 11 A - AC-23A, 415 V, 5.5 kW 11.9 A - AC-23A, 500 V, 7.5 kW 12.3 A - AC-23A, 690 V, 11 kW
额定操作功率 (W)	3 kW 在…上 230/240 V (AC-3) 4 kW 在…上 400/415 V (AC-3) 5.5 kW 在…上 500 V (AC-3) 7.5 kW 在…上 690 V (AC-3)
间歇负载级别	30
接通能力	200 A 在…上 400 V AC-21A 200 A 在…上 400 V AC-22A 200 A 在…上 400 V AC-23A
闭合容量 [Icm]	1 kA 在…上 400 V 在Ipeak时
额定短时耐受电流 [Icw]	300 A 在…上 400 V 持续时间: 1 s
额定短路电流	10 kA 在…上 400 V - 配合熔断器 20 A aM
分断能力	200 A 在…上 400 V (AC-21A) 200 A 在…上 400 V (AC-22A) 200 A 在…上 400 V (AC-23A)
机械寿命	100000 次
电气寿命	100000 次 AC-21 30000 次 DC-1...5
适用于隔离	适用
接线能力	电源回路: 螺栓紧固电缆 6 mm² 电缆选型: 软线 - 带篐线端子电源回路: 螺栓紧固电缆 10 mm² 电缆选型: 单股硬线 - 不带篐线端子
紧固扭矩	电源回路: 2.1 N.m 通过螺栓紧固
高度	74 mm
宽度	55 mm
深度	60 mm
产品净重	0.2 kg

环境
符合标准	IEC 60947-3
产品认证	CCC UKCA
防护措施	TC
IP 保护等级	IP20 符合 IEC 60529
抗冲击、震动性能	抗震性能 10...150 Hz (1 gn) 符合 IEC 60068-2-6 抗冲击性能 11 ms (30 gn) 符合 IEC 60068-2-27
运行温度	-20…50 °C
耐火及耐异常高温能力	960 °C 符合 IEC 60695-2-1

合同保修
保修单	18 个月
