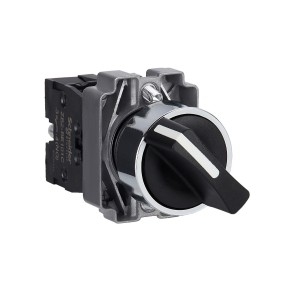

施耐德开关XB2BD25C 2位选择开关， 标准手柄， Ø22，自锁定，1NO+1NC
XB2BD25C=ZB2BZ105C+ZB2BD2C

主要信息

产品系列	Easy Harmony XB2
产品类型	选择开关
产品短名	XB2B

补充信息

边框材料	Zamak
安装直径	22 mm
每件单独销售数量	1
过电压种类	Class I 符合 IEC 60536
信号单元头部形状	圆形
操作头类型	锁定
操纵杆外形	黑色 短柄
操作位置	任何位置
操作头位置信息	2位
触点类型	1NO + 1NC
触点动作	慢断
机械寿命	1000000 次
型号	XB2
设备安装	固定孔 - 直径: 22 mm
安装孔距	>= 30 x 40 mm (面板) - 厚度: 1…6 mm
固定模式	固定螺钉头 推荐扭矩: 0.8 N.m 固定螺钉头 推荐扭矩: 1.0 N.m
接线能力	螺栓紧固, <= 1 x 2.5 mm² with and without cable ends 螺栓紧固, <= 2 x 1.5 mm² with and without cable ends 螺栓紧固, >= 1 x 0.5 mm² 快速接线端子, 连接型号: 6.3 mm
紧固扭矩	0.8…1.0 N.m
螺丝头形状	交叉 兼容 Philips no 1 螺丝刀 交叉 兼容 pozidriv No 1 螺丝刀 一字槽 兼容 平 Ø 4 mm 螺丝刀 一字槽 兼容 平 Ø 5.5 mm 螺丝刀
触点材料	银合金(银/镍)
约定发热电流 [Ith]	10 A 符合 EN/IEC 60947-5-1
额定绝缘电压 [Ui]	600 V （污染等级 3) 符合 EN/IEC 60947-1
额定冲击耐受电压 [Uimp]	6 kV 符合 EN/IEC 60947-1
额定工作电流 [Ie]	3 A 在…上 240 V, AC-15, A600 符合 EN/IEC 60947-5-1 0.27 A 在…上 250 V, DC-13, Q600 符合 EN/IEC 60947-5-1
电气寿命	1000000 次, AC-15, 3 A 在…上 240 V, 工作额定值 <3600 次/小时, 负载系数: 0.5 符合 EN/IEC 60947-5-1 附录 C 1000000 次, DC-13, 0.27 A 在…上 250 V, 工作额定值 <3600 次/小时, 负载系数: 0.5 符合 EN/IEC 60947-5-1 附录 C
电气可靠性	Λ < 10exp(-6) 在…上 5 V 和 1 mA 清洁的环境中 符合 EN/IEC 60947-5-4 Λ < 10exp(-8) 在…上 17 V 和 5 mA 清洁的环境中 符合 EN/IEC 60947-5-4
信号类型	恒定
宽度	30 mm
高度	40 mm
深度	70 mm
产品净重	0.1 kg

环境

短路保护	10 A gL 熔断器 类型 gG 符合 IEC 60269-1
保护处理	TC/TH
贮存环境温度	-40…70 °C
运行温度	-25…70 °C
IP 保护等级	"IP65" 符合 IEC 60529
IK 保护等级	IK06 符合 IEC 50102
符合标准	IEC 60947-1 IEC 60947-5-1 IEC 60947-5-4 GB 14048.1 GB 14048.5
产品认证	CCC CE
抗振动	5 gn (f= 2…500 Hz) 符合 IEC 60068-2-6
抗冲击	30 gn (持续时间 = 18 ms) 适用 半正弦冲击 符合 IEC 60068-2-27 50 gn (持续时间 = 11 ms) 适用 半正弦冲击 符合 IEC 60068-2-27

包装单位

Unit Type of Package 1	PCE
Number of Units in Package 1	1
Package 1 Height	3.3 cm
Package 1 Width	4.5 cm
Package 1 Length	8.0 cm
Package 1 Weight	0.1 kg

合同保修

保修单	18 个月
