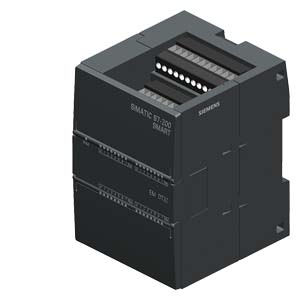

SIMATIC S7-200 SMART， 数字输入/输出 SM DT32，16DI/16DO， 16DI 24V DC，灌电流/拉电流， 16DO，晶体管 0.7*** |
| 一般信息 |
| 产品类型标志 |
SM DT32，DI 16x24 VDC，DQ 16x24 VDC/0.75 A |
| 电源电压 |
| 额定值 (DC) |
24 V |
| 允许范围，下限 (DC) |
20.4 V |
| 允许范围，上限 (DC) |
28.8 V |
| 输入电流 |
| 来自背板总线 DC 5 V，典型值 |
170 mA; 5 V DC 来自 CPU 模块 |
| 数字输入 |
| 数字输入端数量 |
16 |
| ● 在组件中 |
2 |
| 输入端的并联开关 |
是的 |
| 输入特性符合 IEC 61131，类型 1 |
是的 |
| 可同时控制的输入端数量 |
| 水平安装位置 |
| — ***高可达 50 ℃，***大值 |
16 |
| 垂直安装位置 |
| — ***高可达 40 ℃，***大值 |
16 |
| 输入电压 |
| ● 输入电压类型 |
DC |
| ● 额定值 (DC) |
24 V |
| ● 对于信号“0” |
< 5 V DC |
| ● 对于信号“1” |
+15 至 +30 V |
| 输入电流 |
| ● 对于信号“0”，***大值（允许的闭路电流） |
1 mA |
| ● 对于信号 “1”，***小值 |
2.5 mA |
| ● 对于信号“1”，***大值 |
5 mA |
| ● 对于信号“1”，典型值 |
4 mA |
| 输入延迟（输入电压为额定值时） |
| 对于标准输入端 |
| — 从“0”到“1”时，***大值 |
200 µs |
| — 从“1”到“0”时，***大值 |
200 µs |
| 导线长度 |
| ● 屏蔽，***大值 |
500 m |
| ● 未屏蔽，***大值 |
300 m |
| 数字输出 |
| 数字输出端数量 |
16 |
| ● 在组件中 |
3 |
| M 开关 |
不 |
| P 开关 |
是的 |
| 短路保护 |
不 |
| 输出端的通断能力 |
| ● 电阻负载时的***大值 |
0.75 A |
| ● 照明负载时的***大值 |
5 W |
| 输出电压 |
| ● 额定值 (DC) |
24 V |
| ● 对于信号“0”的***大值 |
0.1 V |
| ● 对于信号 “1”，***小值 |
20 V |
| ● 对于信号“1”，***大值 |
28.8 V; ***大值与输入源 L+ 一致 |
| 输出电流 |
| ● 对于信号“1”的额定值 |
0.75 A |
| 电阻负载时的输出延迟 |
| ● 从 “0” 到“1”，***大值 |
50 µs |
| ● 从 ”1” 到“0”，***大值 |
200 µs |
| 两个输出端并联 |
| ● 用于逻辑连接 |
是的; 只有同组输出 |
| ● 用于增加功率 |
是的; 可能（只有同组输出） |
| ● 用于冗余控制负载 |
是的; 只有同组输出 |
| 输出端的总电流（每组） |
| 所有安装位置 |
| — ***高可达 40 ℃，***大值 |
6 A; 对于 8 个点为一组的情况，电流为 6 A；对于 4 个点为一组的情况，电流为 3A |
| 水平安装位置 |
| — ***高可达 50 ℃，***大值 |
6 A; 对于 8 个点为一组的情况，电流为 6 A；对于 4 个点为一组的情况，电流为 3A |
| 垂直安装位置 |
| — ***高可达 40 ℃，***大值 |
6 A; 对于 8 个点为一组的情况，电流为 6 A；对于 4 个点为一组的情况，电流为 3A |
| 所有其他安装位置 |
| — ***高可达 40 ℃，***大值 |
6 A; 对于 8 个点为一组的情况，电流为 6 A；对于 4 个点为一组的情况，电流为 3A |
| 报警/诊断/状态信息 |
| 诊断显示 LED |
| ● 用于输入端状态 |
是的 |
| ● 用于输出端状态 |
是的 |
| 电位隔离 |
| 数字输入电位隔离 |
| ● 在通道之间 |
是的; 光电耦合器 |
| 数字输出电位隔离 |
| ● 在通道之间 |
是的; 光电耦合器 |
| 绝缘 |
| 绝缘测试，使用 |
500V AC 持续 1 分钟 |
| EMV |
| 抗静态放电干扰的能力 |
| ● 抗静态放电干扰的能力符合 IEC 61000-4-2 |
是的; ±4 kV 接触放电（符合 IEC 801-2/IEC 1000-4-2；ESD）；±8 kV 空气放电（符合 IEC 801-2/IEC 1000-4-2；ESD） |
| — 空气放电时的试验电压 |
8 kV |
| — 接触放电时的试验电压 |
4 kV |
| 针对高频电磁场的抗干扰能力 |
| ● 针对高频射线的抗干扰性，符合 IEC 61000-4-3 |
是的 |
| — 高频辐射的频率范围 |
80 到 1000 MHz，10 V/m，1.4 到 2.0 GHz，3 V/m，2.0 到 2.7 GHz，1 V/m（87 MHz 到 187 MHz，174 MHz 到 230 MHz 以及 470 MHz 到 790 MHz 的范围内： 3V/m） |
| 与导线相关的抗干扰能力 |
| ● 电源导线的抗干扰能力符合 IEC 61000-4-4 |
是的; 2 kV 符合 IEC 61000-4-4，脉冲 |
| ● 信号导线的抗干扰能力，符合 IEC 61000-4-4 |
是的; ±2 kV 符合 IEC 61000-4-4，脉冲 |
| 针对冲击电压的抗干扰能力（浪涌） |
| ● 电源导线的抗干扰能力符合 IEC 61000-4-5 |
是的; 带有前置保护元件 |
| ● 非对称耦合 |
|
| — 电源导线上的试验电压 |
2 kV |
| — 信号导线（大于 30 米）上的试验电压 |
2 kV |
| 针对通过高频场引起的导线干扰量的抗干扰能力 |
| ● 针对高频馈电的抗干扰性，符合 IEC 61000-4-6 |
是的 |
| ● 针对高频射线的抗干扰性，符合 IEC 61000-4-6 |
是的; 10 V/m，附带 80 % 调幅 1 kHz |
| — 9 kHz ... 80 MHz 范围内在 80% 的 1KHz 调幅下的试验电压 |
10 V |
| 依据 EN 55 011 标准抑制无线电干扰辐射 |
| ● 无线电辐射干扰 |
发射干扰符合 EN 50081-2，依据 EN 55011 检测，等级 A，组 1 |
| ● 极限值等级 A 适用于工业领域中的应用 |
是的 |
| 防护等级和防护类别 |
| 防护等级 IP |
IP20 |
| 标准、许可、证书 |
| CE 标记 |
是的 |
| 尺寸 |
| 宽度 |
70 mm |
| 高度 |
100 mm |
| 深度 |
81 mm |
| 重量 |
| 重量，约 |
257.3 g |
