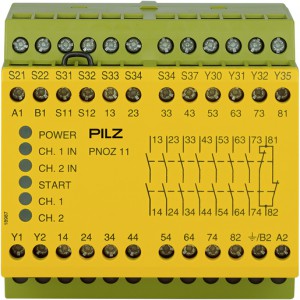

PNOZ 11 230-240VAC 24VDC 7n/o 1n/c

产品物料号: 774086

安全继电器（独立式），输入：带触点间短路检测功能 的1/2通道接线，输出：3 N/O, 1 N/C, 1 SC, 自动/手动启动，UB 230 - 240 V AC/DC，宽度：90mm，集成式螺丝端子，监控急停装置 和安全门。



技术数据

电气数据

供电电压 (V)	230 - 240  V
电源电压类型U1	AC
功率消耗AC	9
供电电压2 (V)	24
电源电压类型U2	DC
U2的公差	-15 %/+10 %

输入

输入的数量

2

半导体输出

半导体输出数量	2
外部电源电压的允许公差DC 半导体	-20 %/+20 %
利用率类别符合 EN 60947-1	DC-12

继电器输出

使用类别AC/DC1标准	EN 60947-4-1
AC1安全控制电压	240
AC1安全控制***大电流	8
DC1安全控制电压	24
DC1安全控制***大电流	8
使用类别AC15/DC13标准	EN 60947-5-1
AC15安全控制电压	230
AC15安全控制***大电流	5
DC13安全控制电压	24
安全触点：AC，符合UL标准	240 V AC G. P.
安全触点：导向器负载	B300, R300
继电器触点材料	AgSnO2
继电器的其他触点规格	+ 0,2 µm Au

环境数据

设备可使用的气候适宜性标准	EN 60068-2-78
以摄氏度一表示的环境温度	-10 - 55  °C
湿度额定值	93 % r.h.40 °C
允许/不允许凝结	不允许
EMC 达到标准 ...	EN 60947-5-1   EN 61000-6-2   EN 61326-3-1
振动测试所依据的标准	EN 60068-2-6
应遵守的间隙与爬电距离标准	EN 60947-1
过电压等级	III / II
间隙与爬电距离污染程度规范	2
保护类型，安装	IP54
保护类型，机壳	P_SCHUTZ_GEHAEU_IP40
端子保护类型	IP20

机械数据

安装位置	beliebig
壳体材料下部	PPO UL 94 V1
外壳材料前板	ABS UL 94 V0
外壳上面部分材质	PPO UL 94 V1
连接端子	Schraubklemme
端子样式	fest
柔性AWG导体的允许截面面积	24 - 10 AWG
高度尺寸	87  mm
宽度尺寸	90  mm
深度尺寸	121  mm
净重	640  g
总重	650  g
