施迈赛电磁安全锁AZM系列的设计意图在于：结合机器的控制部件（如自动防故障延时、防故障静态监控等），防止可移动安全防护装置，如围栏、铰链或门，在危险条件尚未排除的情况下（如运行时）被开启。
这些电磁安全锁也用于开启防护装置，以表示生产过程中未经允许不得进入的情况。
|

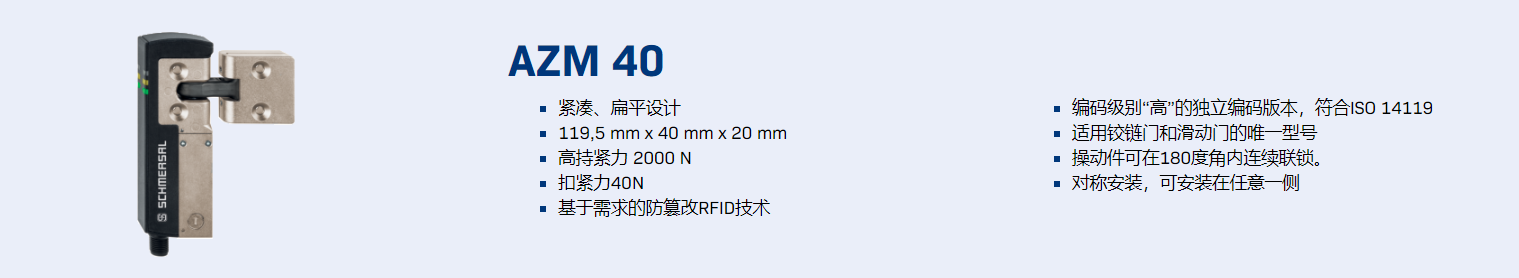

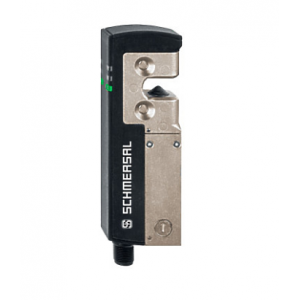

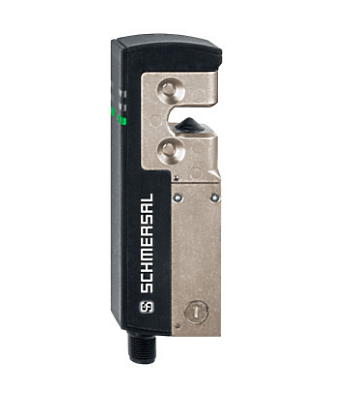

施迈赛电磁安全锁 AZM40Z-ST-1P2P
|
|
|
Ø 紧凑、扁平设计
|
|
Ø 119,5 mm x 40 mm x 20 mm
|
|
Ø 高持紧力 2000 N
|
|
Ø 扣紧力40N
|
|
Ø 基于需求的防篡改RFID技术
|
|
Ø 编码级别“高”的独立编码版本，符合ISO 14119
|
|
Ø 适用铰链门和滑动门的***型号
|
|
Ø 操动件可在180度角内连续联锁。
|
|
Ø 对称安装，可安装在任意一侧
|
一、总体数据
|
标准
|
EN ISO 13849-1
EN ISO 14119
EN IEC 60947-5-3
EN IEC 61508
|
|
通用信息
|
通用编码
|
|
编码等级,依据EN ISO 14119
|
低
|
|
作用原理
|
RFID
|
|
外壳材料
|
玻璃纤维,加强型热塑塑料和轻合金压铸
|
|
准备就绪时间,***大
|
4,000 ms
|
|
响应时间,***大
|
100 ms
|
|
毛重
|
300 g
|
|
响应时间,***大
|
100 ms
|
|
风险持续期,***大
|
200 ms
|
|
安全输入关闭时的响应时间安全输出,***大值
|
1.5 ms
|
二、产品特性
|
防护装置锁定监控
|
是
|
|
锁
|
是
|
|
手动解锁
|
是
|
|
短路检测
|
是
|
|
短路识别
|
是
|
|
串联连接
|
是
|
|
安全功能
|
是
|
|
整个系统检测,状态
|
是
|
|
安全触点数量
|
2
|
三、安全评估
|
标准
|
EN ISO 13849-1
|
|
EN IEC 61508
|
|
联锁
|
|
性能水平,***高
|
e
|
|
控制类别
|
4
|
|
PFH值
|
1.10 x 10UU /h
|
|
PFD值
|
8.90 x 10UU
|
|
安全完整性等级 (SIL),适用于以下应用
|
3
|
|
任务时间
|
20年
|
|
防护锁定
|
|
性能水平,***高
|
d
|
|
控制类别
|
2
|
|
PFH值
|
3.00 x 10UU /h
|
|
PFD值
|
2.40 x 10UU
|
|
安全完整性等级 (SIL),适用于以下应用
|
2
|
|
任务时间
|
20 年
|
四、机械参数
|
联锁原理
|
双稳定
|
|
机械寿命,***少
|
200,000 操作
|
|
合型力,符合 EN ISO 14119
|
2,000 N
|
|
合型力,***大
|
2,600 N
|
|
锁定力
|
40 N
|
|
操动速度,***大
|
0.5 m/s
|
|
固定螺丝类型
|
2 x M5(埋头螺钉)
|
五、Mechanical data - Switching distances according EN IEC 60947-5-3
|
确保的开关距离 "ON"
|
1mm
|
|
确保的开关距离 "OFF"
|
8mm
|
六、Mechanical data - Connection technique

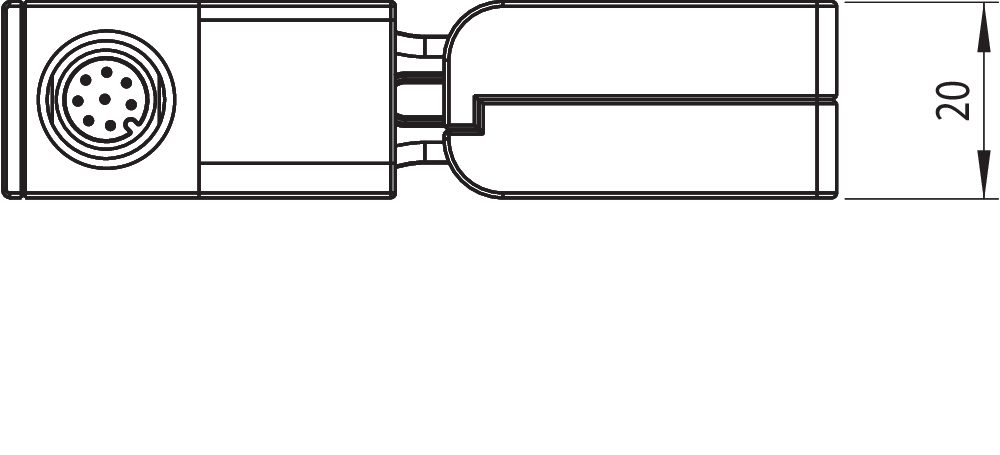

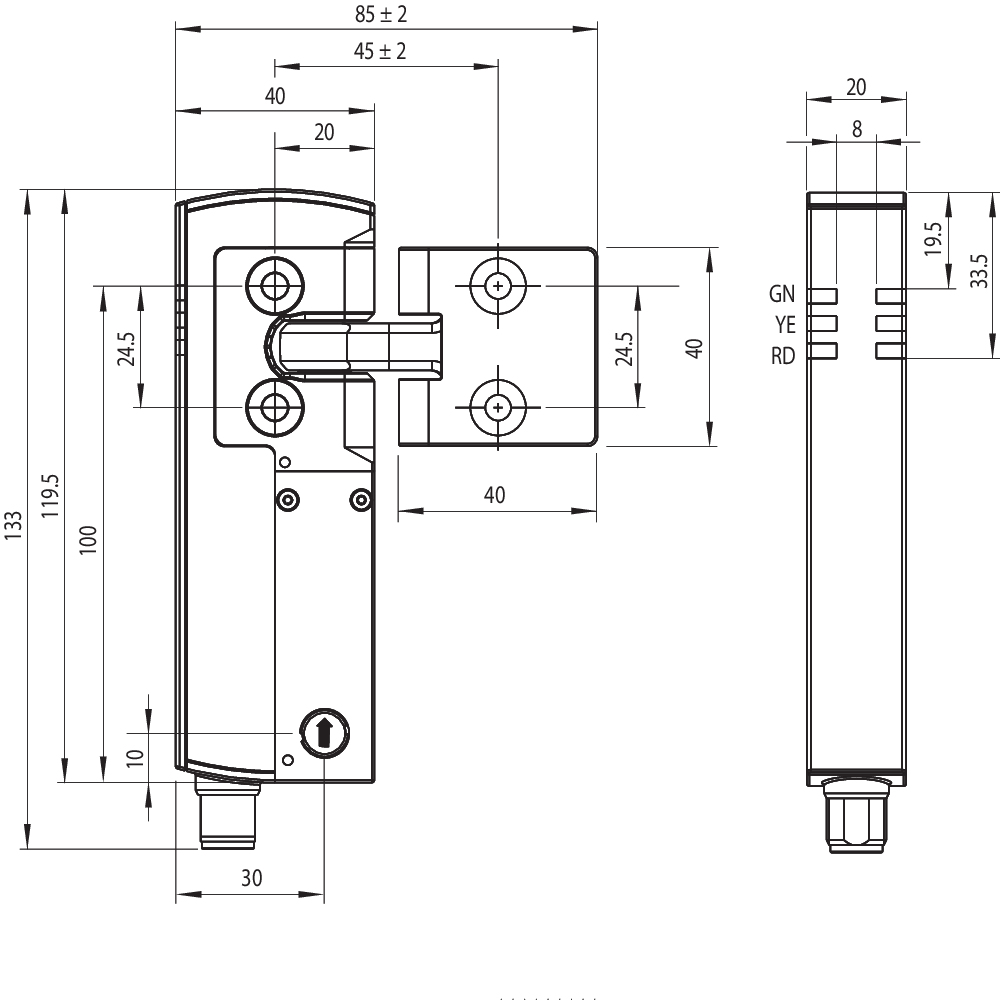

七、尺寸
|
传感器长度
|
119.5 mm
|
|
传感器宽度
|
40 mm
|
|
传感器高度
|
20 mm
|
八、环境条件
|
防护等级
|
IP67
IP66
|
|
环境温度,***小
|
+0 °C
|
|
环境温度,***大
|
+55 °C
|
|
储存和运输温度,***小
|
-40 °C
|
|
储存和运输温度,***大
|
+85 °C
|
|
抗振性,依据EN 60068-2-6：
|
10 ... 55 Hz,振幅 1 mm
|
|
抗冲击
|
30 g / 11 ms
|
|
防护等级
|
III
|
九、Ambient conditions - Insulation values
|
额定绝缘电压
|
32 VDC
|
|
额定冲击耐受电压
|
0.8 kV
|
|
过电压级别
|
III
|
|
污染等级，依据VDE 0100
|
3
|
十、电气参数
|
No-load supply current I0 , maximum
|
100 mA
|
|
额定工作电压
|
24 VDC - 15 % / + 10 % (稳定 PELV)
|
|
工作电流
|
1,200 mA
|
|
依据EN 60947-5-1额定短路电流
|
100 A
|
|
注意
|
根据输出电流，电缆长度和电缆截面会改变电压降
|
|
转换频率，***大
|
0.3 Hz
|
|
Current consumption magnet at switching moment, peak
|
600 mA / 100ms
|
