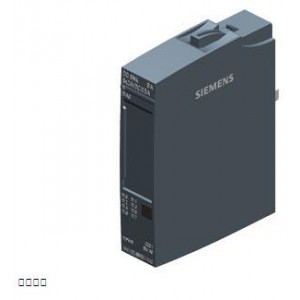

SIPLUS ET 200SP DQ 8x24VDC/0.5 A HF 基于 6ES7132-6BF00-0CA0 带防腐蚀涂层， -40 - +70°C， 数字输出模块， 适合用于 A0 类型的基座单元， 颜色代码 CC02， 通道诊断， |
| 一般信息 |
| 产品类型标志 |
DQ 8x24 VDC/0.5 A HF |
| 固件版本 |
V1.2 |
| ● 可更新固件 |
是 |
| 可用的基本单元 |
BU 类型 A0 |
| 模块特有彩色标牌板的颜色代码 |
CC02 |
| 产品功能 |
| ● I&M 数据 |
是; I&M0 至 I&M3 |
| ● 时钟同步模式 |
是 |
| 运行模式 |
| ● DQ |
是 |
| ● 带节能功能的 DQ |
否 |
| ● PWM |
否 |
| ● 过采样 |
否 |
| ● MSO |
是 |
| 电源电压 |
| 额定值 (DC) |
24 V |
| 允许范围，下限 (DC) |
19.2 V |
| 允许范围，上限 (DC) |
28.8 V |
| 反极性保护 |
是 |
| 输入电流 |
| 耗用电流，***大值 |
45 mA; 无负载 |
| 输出电压 / 标题 |
| 额定值 (DC) |
24 V |
| 功率损失 |
| 功率损失，典型值 |
1 W |
| 地址范围 |
| 每个模块的地址空间 |
| ● 每个模块的地址空间，***大值 |
1 byte; + 1 个字节用于 QI 信息 |
| 数字输出 |
| 数字输出类型 |
源输出（PNP，可切换 P） |
| 数字输出端数量 |
8 |
| M 开关 |
否 |
| P 开关 |
是 |
| 可编程的数字输出端 |
是 |
| 短路保护 |
是 |
| ● 响应阈，典型值 |
0.7 至 1.3 A |
| 感应式关闭电压的限制 |
典型值 L+ (-50 V) |
| 控制数字输入 |
是 |
| 输出端的通断能力 |
| ● 电阻负载时的***大值 |
0.5 A |
| ● 照明负载时的***大值 |
5 W |
| 负载电阻范围 |
| ● 下限 |
48 |
| ● 上限 |
12 k |
| 输出电流 |
| ● 对于信号“1”的额定值 |
0.5 A |
| ● 针对信号“0”的剩余电流，***大值 |
0.1 mA |
| 电阻负载时的输出延迟 |
| ● 从“0”到“1”时，典型值 |
50 µs |
| ● 从“1”到“0”时，典型值 |
100 µs |
| 两个输出端并联 |
| ● 用于增加功率 |
否 |
| ● 用于冗余控制负载 |
是 |
| 开关频率 |
| ● 电阻负载时的***大值 |
100 Hz |
| ● 电感负载时的***大值 |
2 Hz |
| ● 照明负载时的***大值 |
10 Hz |
| 输出端的总电流 |
| ● 每个通道的***大电流 |
0.5 A |
| ● 每个模块的***大电流 |
4 A |
| 输出端的总电流（每个模块） |
| 水平安装位置 |
| — ***高可达 60 ℃，***大值 |
4 A |
| 垂直安装位置 |
| — ***高可达 60 ℃，***大值 |
4 A |
| 导线长度 |
| ● 屏蔽，***大值 |
1 000 m |
| ● 未屏蔽，***大值 |
600 m |
| 等时模式 |
| 加工时间和激活时间 (TWA) ***小值 |
48 µs |
| 总线循环时间 (TDP) ***小值 |
500 µs |
| 报警/诊断/状态信息 |
| 诊断功能 |
是 |
| 可接入替代值 |
是 |
| 报警 |
| ● 诊断报警 |
是 |
| 诊断 |
| ● 电源电压监控 |
是 |
| ● 断线 |
是; 各个通道 |
| ● 短路 |
是; 各个通道 |
| ● 累积故障 |
是 |
| 诊断显示 LED |
| ● 电源电压监控 (PWR-LED) |
是; 绿色 PWR-LED |
| ● 通道状态显示 |
是; 绿色 LED |
| ● 用于通道诊断 |
是; 红色 LED |
| ● 用于模块诊断 |
是; 绿色 / 红色 DIAG-LED |
| 电位隔离 |
| 通道的电势分离 |
| ● 在通道之间 |
否 |
| ● 在通道和背板总线之间 |
是 |
| 允许的电位差 |
| 在不同电路之间 |
75 V DC/60 V AC（基本绝缘） |
| 绝缘 |
| 绝缘测试，使用 |
707 V DC（测试类型） |
| 标准、许可、证书 |
| 适用于安全功能 |
否 |
| 环境要求 |
| 运行中的环境温度 |
| ● 水平安装，***小值 |
-40 °C; = Tmin（包括冷凝 / 霜） |
| ● 水平安装，***大值 |
70 °C; = Tmax；> +60 °C ***大总电流 1.0A |
| ● 垂直安装，***小值 |
-40 °C; = Tmin |
| ● 垂直安装，***大值 |
50 °C; = Tmax |
| 参考海平面的运行高度 |
| ● ***大海拔安装高度 |
5 000 m |
| ● 环境温度-气压-安装高度 |
1140 hPa ... 795 hPa (-1000 m ... +2000 m) 时的 Tmin ... Tmax // Tmin ... 795 hPa ... 658 hPa (+2000 m ... +3500 m) 时的 (Tmax - 10 K) // Tmin ... 658 hPa ... 540 hPa (+3500 m ... +5000 m) 时的 (Tmax - 20 K) |
| 相对空气湿度 |
| ● 带凝露，已通过 IEC 60068-2-38 检验，***大值 |
100 %; RH 包括凝露/冻结（在凝露状态下不得进行开机调试），水平安装 |
| 坚实性 |
| 冷却剂和润滑剂 |
| — 对市售冷却剂和润滑剂耐用 |
是; 空气中有柴油和油滴 |
| 用于地点位置固定的工业设备 |
| — 对生物活性物质具有耐受性，符合 EN 60721-3-3 |
是; 3B2 级霉菌孢子、真菌孢子、蘑菇孢子（不包括动物群体），3B3 级设备可订购 |
| — 对化学活性物质具有耐受性，符合 EN 60721-3-3 |
是; 3C4 级 (RH < 75 %)，包括符合 EN 60068-2-52 的盐雾（清晰度 3）；* |
| — 对机械活性物质具有耐受性，符合 EN 60721-3-3 |
是; 3S4 级，包括沙子、粉尘；* |
| — 符合 EN 60721-3-3 标准的机械环境条件 |
是; 使用 SIPLUS 安装套件 ET 200SP 时为 3M8 级 (6AG1193-6AA00-0AA0) |
| 用于船上 / 海上 |
| — 对生物活性物质具有耐受性，符合 EN 60721-3-6 |
是; 6B2 级霉菌孢子、真菌孢子、蘑菇孢子（不包括动物群体），6B3 级设备可订购 |
| — 对化学活性物质具有耐受性，符合 EN 60721-3-6 |
是; 6C3 级 (RH < 75 %)，包括符合 EN 60068-2-52 的盐雾（清晰度 3）；* |
| — 对机械活性物质具有耐受性，符合 EN 60721-3-6 |
是; 6S3 级，包括沙子、粉尘；* |
| — 符合 EN 60721-3-6 标准的机械环境条件 |
是; 使用 SIPLUS 安装套件 ET 200SP 时为 6M4 级 (6AG1193-6AA00-0AA0) |
| 可应用于工业过程技术 |
| — 对化学活性物质具有耐受性，符合 EN 60654-4 |
是; 3 级（三氯乙烯除外） |
| — 环境条件适用于过程系统、测量系统和控制系统，符合 ANSI/ISA-71.04 |
是; A/B 组 GX 级（三氯乙烯除外；有害气体浓度允许达到 EN 60721-3-3 标准规定的 3C4 级的极限值）；LC3 级（盐雾）和 LB3 级（油） |
| 备注 |
| — 有关环境条件分类的说明，符合 EN 60721、EN 60654-4 和 ANSI/ISA-71.04 |
* 运行时，随附的插头盖板必须保留在未占用的接口上！ |
| 保形涂料 |
| ● 对装配好的电路板涂层，根据 EN 61086 |
是; 等级 2 可实现高可靠性 |
| ● 抗污染的保护，根据 EN 60664-3 |
是; 保护类型 1 |
| ● 军用测试，根据 MIL-I-46058C，修订版 7 |
是; 使用期间涂层可能褪色 |
| ● 印刷电路板组件用电气绝缘化合物的合格性和性能，根据 IPC-CC-830A |
是; 保形涂料，A 类 |
| 尺寸 |
| 宽度 |
15 mm |
| 高度 |
73 mm |
| 深度 |
58 mm |
| 重量 |
| 重量，约 |
30 g |
