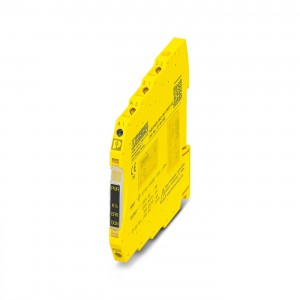

PSRmini超薄型安全耦合继电器
PSRmini继电器宽度自6 mm起，是超薄的SIL耦合继电器。
l 总宽度：6.8 mm、12.5 mm和17.5 mm
l 用于安全启动和停机
l LED指示灯可直接在模块上实现SIL认证的诊断
l 1至3路常开安全触点
l DCS测试脉冲滤波器可主动向控制器直接发送故障消息，缩短计划维护期间的停机时间

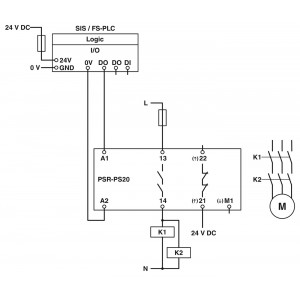

菲尼克斯耦合继电器适用于SIL 3高要求和低要求应用的耦合继电器，可将数字输出信号耦合至I/O，1个启动电流路径，1个确认电流路径，1个数字信号输出，安全状态关闭应用，测试脉冲滤波器，固定式螺钉连接器。
一、产品属性
|
产品类型
|
耦合继电器
|
|
应用
|
安全关闭
|
|
高要求
|
|
低要求
|
|
Ex
|
|
继电器型号
|
带机械联锁触点的机电式继电器，符合IEC/EN 61810-3标准
|
二、电气特性
|
额定条件下的***大功耗
|
3.28 W (IL² = 36 A²)
|
|
额定操作模式
|
100 %符合条件
|
|
额定绝缘电压
|
250 V AC
|
|
额定过电压／绝缘
|
安全隔离，控制电路的6 kV增强型绝缘，启动电路，确认电流路径，信号输出至启用电流路径；4 kV/所有电流路径和外壳间的基本绝缘
|

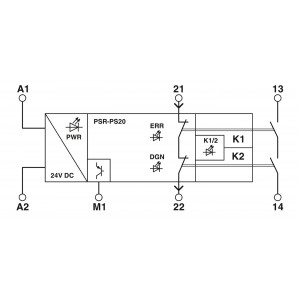

电源
|
名称
|
A1/A2
|
|
额定控制电路电源电压 US
|
20.4 V DC 26.4 V DC
|
|
额定控制电路电源电压US
|
24 V DC -15 % / +10 %
|
|
额定控制电源电流IS
|
典型值 45 mA
|
|
US时的功耗
|
典型值 1.08 W
|
|
冲击电流
|
典型值 400 mA (Δt < 10 µs Us时)
|
|
延迟时间
|
***大 2 ms (在A1-A2；测试脉冲宽度)
|
|
≥ 100 ms (在A1-A2；测试脉冲速率)
|
|
保护电路
|
串联保护，防止极性反转; 33 V抑制二极管
|
|
名称
|
21/A2
|
|
诊断电源电压UD
|
24 V DC -15 % / +10 % (21/A2)
|
|
UD的输入电流
|
6 mA (在21-A2，针对UD；取决于负载+ 100 mA（M1和22处）)
|
|
UD时的冲击电流
|
典型值 2.5 A (Δt < 20 µs UD时)
|
|
保护电路
|
串联保护，防止极性反转; 38 V抑制二极管
|
三、规格材料
四、尺寸
|
宽度
|
6.8 mm
|
|
高度
|
93.1mm
|
|
深度
|
102.5 mm
|
四、特性
安全数据
安全数据 EN 50156
安全数据：EN ISO 13849
安全数据：IEC 61508-高要求
|
名称
|
若要应用于高需求应用场合，则必须通过确认电流路径实现诊断功能。
|
|
设备类型
|
A类
|
|
安全完整性水平（SIL）
|
3
|
|
安全故障百分率（SFF）
|
99.98 %
|
|
MTBF
|
80.63 年数
|
|
λSU
|
148.96 FIT
|
|
λSD
|
989.32 FIT
|
|
λDU
|
0.20 FIT
|
|
λDD
|
52.58 FIT
|
|
每小时危险故障可能性（PFHD）
|
1.95 x 10-10 (4 A DC13；5 A AC15；8760次开关循环/年)
|
|
认证测试周期
|
240 月
|
|
使用周期
|
240 月
|
安全数据：IEC 61508-低要求
|
设备类型
|
A类
|
|
安全完整性水平（SIL）
|
3
|
|
安全故障百分率（SFF）
|
99.66 %
|
|
MTBF
|
63 年数
|
|
λSU
|
1579 FIT
|
|
λSD
|
0 FIT
|
|
λDU
|
5.392 FIT
|
|
λDD
|
0 FIT
|
|
所需求的危险故障可能性（PFHAVG）
|
1.27 x 10-4
|
|
2.36 x 10-5 (验证测试周期 = 1年)
|
|
认证测试周期
|
72 月
|
|
使用周期
|
240 月
|
