菲尼克斯电气可提供管理型和非管理型千兆工业以太网供电交换机，菲尼克斯交换机的这些产品通过IEC 61850认证，适用于DIN导轨安装。即使在恶劣环境中也可组建安全强大的网络：铜缆和光纤端口以及冗余功能可实现灵活系统联网，轻松分段工业网络。

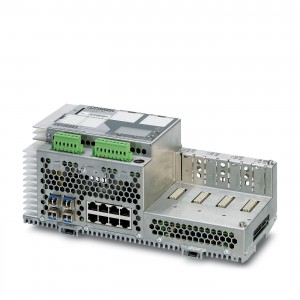

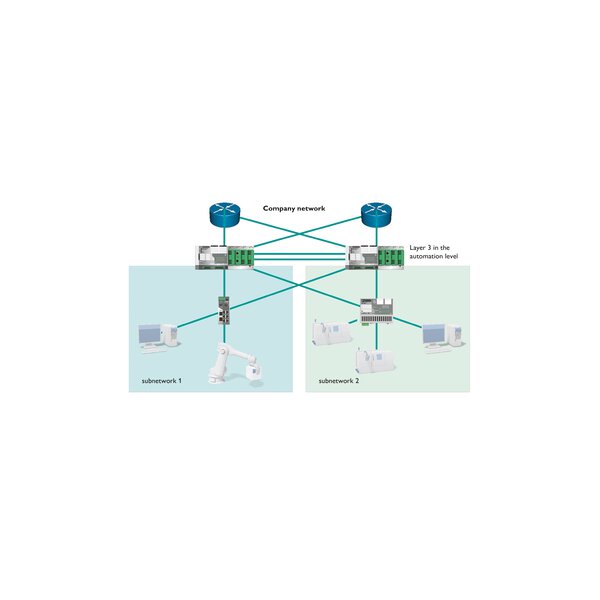

GHS模块化管理型交换机功能强大。借助千兆级数据流量和可选配的3层功能，该交换机适合用作自动化网络的主干设备或用于连接公司上级网络。
模块化3层交换机
.千兆交换机
.温度范围：-20至+55°C
.冗余电源
.DIN导轨安装
.四个SFP端口，至多八个介质模块（光纤、聚合物或HCS技术、铜缆或以太网供电）
.虚拟路由器冗余协议 (VRRP)：至多可执行28次特定端口的路由或实现多台路由器的冗余运行

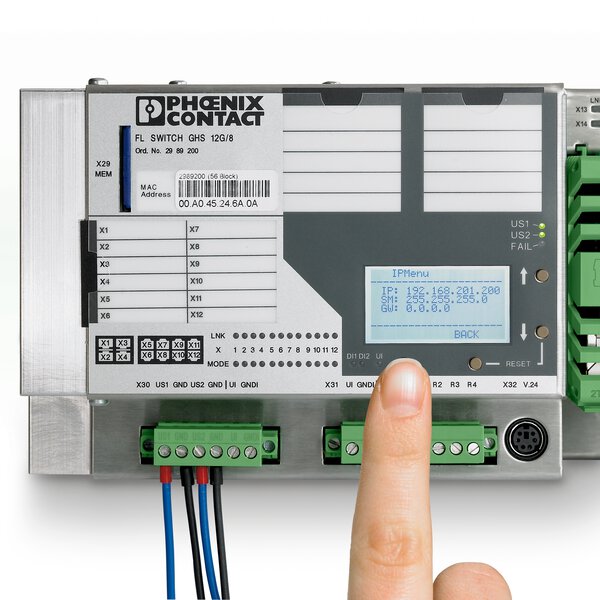

.通过显示屏、SD卡、基于Web的管理、CLI命令或FL NETWORK MANAGER
.软件轻松配置
以太网千兆级模块化交换机，带四个1000 Mbps combo端口和四个10/100 Mbps RJ45插槽，可通过扩展站扩展至***多24个端口
千兆级模块化交换机是一个高性能的管理型交换机，其模块化、灵活的设计满足工业应用场合的端口要求。 它同时支持所有通用的千兆级和快速以太网传输标准、IT标准协议、PROFINET和EtherNet/IP™自动化协议。 生产骨干网或自动化设备所使用的FL SWITCH GHS 4G/12集成有4个千兆级端口，可通过SFP模块或双绞线连接。 除了4个集成的100Mbps TX端口，它还可以通过接口模块扩展到多达16个100Mbps以上的端口。
一、尺寸
|
宽度
|
289 mm
|
|
高度
|
127 mm
|
|
深度
|
122 mm
|
|
EMC说明
|
EMC：A类产品，参见下载区内的制造商声明
|
|
材料底板
|
压铸铝，抗腐蚀
|
|
外壳表面材料
|
不锈钢，光滑，耐腐蚀
|
二、安装
四、接口
Ethernet
|
连接方式
|
RJ45
|
|
连接方法方面的注意事项
|
自适应和自交叉
|
|
传输速度
|
10/100 MBit/s
|
|
传输原理
|
铜缆
|
|
传输长度
|
100 m (每个分段)
|
|
信号LED
|
电源电压、数据传输、错误、链接、活动
|
|
通道数目
|
4 (RJ45端口)
|
Ethernet
|
连接方式
|
通过接口模块
|
|
连接方法方面的注意事项
|
***多4个接口模块（不带扩展）
|
|
传输速度
|
10/100 MBit/s (全双工)
|
|
传输原理
|
多模玻璃光纤
|
|
单模玻璃光纤
|
|
POF-SCRJ
|
|
GI-HCS光纤
|
|
铜缆
|
|
PoE
|
|
信号LED
|
数据接收，链接状态
|
|
通道数目
|
2 (每个接口模块)
|
以太网（combo)
|
连接方式
|
Combo
|
|
连接方法方面的注意事项
|
SFP端口或RJ45端口有效
|
|
传输速度
|
10/100/1000 Mbps (SFP模块： 1000 Mbps)
|
|
传输原理
|
铜质或SFP模块
|
|
传输长度
|
***多至 80 km (取决于所用光纤/SFP模块)
|
|
波长
|
850 nm / 1310 nm / 1550 nm
|
|
信号LED
|
数据接收，链接状态
|
|
通道数目
|
4 (Combo 端口)
|
串行（RS-232)
|
连接方式
|
RS-232-C，6-位MINI-DIN孔式连接器（PS/2）
|
五、产品属性
六、交换机功能
|
诊断功能
|
RMON History
|
|
N:1-Portmirroring
|
|
LLDP (Link Layer Discovery Protocol)
|
|
SNMP-Traps
|
|
基本功能
|
存储转发交换机符合IEEE 802.3标准，8个优先级符合IEEE 802. 1p标准，智能模式，端口镜像，多点传送过滤，IGMP监测
，VLAN，介质冗余协议（MRP符合IEC 62439标准），快速生成树（RSTP），快速环网检测（FRD），支持大树结构，IEEE 802.1X安全，端口安全，SNMPv3，HTTPS，PROFINET设备
，GMRP，GVRP，SNTP，2个数字量输入
|
|
信号触点控制电压
|
24 V (典型)
|
|
信号触点控制电流
|
190 mA (***大)
|
|
PROFINET一致性等级
|
Conformance-Class B
|
|
PROFINET设备功能
|
PROFINET-IO设备
|
|
PROFIenergy
|
|
Fast Startup
|
|
PROFINET规格
|
1.1 版
|
|
过滤器功能
|
Quality of Service (8个优先级)
|
|
Port-Priorisierung
|
|
VLAN (***多223个VLAN)
|
|
管理
|
基于网络的管理 (HTTP)
|
|
SNMPv1/v2/v3
|
|
冗余
|
MRP (Media Redundancy Protocol)
|
|
RSTP (Rapid Spanning Tree Protocol)
|
|
FRD (Fast Ring Detection)
|
|
Large Tree Support
|
|
STP (Spanning Tree Protocol)
|
|
MSTP (Multiple Spanning Tree Protocol)
|
|
诊断和状态指示灯
|
LEDs：US1、US2（电源电压），失灵（报警触点），每个以太 网端口2个LED（链接和可切换活动/速度/双工），DI1、DI2（数字输入），UI（用于外部传感器的电源电压），以及大型操作显示（显示IP地址和其他参数）
|
|
支持的浏览器
|
Internet Explorer 5.5 或更高版本
|
|
其他功能
|
DHCP Option 82 (Relay Agent)
|
|
链路聚合 (***多8条干线)
|
|
BootP
|
|
DHCP-Client
|
|
MAC-based Port Security
|
|
巨型帧
|
七、安全功能
|
基本功能
|
存储转发交换机符合IEEE 802.3标准，8个优先级符合IEEE 802. 1p标准，智能模式，端口镜像，多点传送过滤，IGMP监测
，VLAN，介质冗余协议（MRP符合IEC 62439标准），快速生成树（RSTP），快速环网检测（FRD），支持大树结构，IEEE 802.1X安全，端口安全，SNMPv3，HTTPS，PROFINET设备
，GMRP，GVRP，SNTP，2个数字量输入
|
八、电气特性
|
功耗
|
典型值 19 W (不带插拔式接口模块)
|
|
本地诊断
|
US1/2 供电电压US1、US2 绿色LED灯
|
|
FAIL Div. 红色LED
|
|
连接 连接状态 绿色LED灯
|
|
MODE 数据传输率 绿色LED灯
|
|
MODE 数据传输率 绿色/橙色LED
|
|
额定条件下的***大功耗
|
19.2 W
|
|
传输介质
|
铜
|
|
FO
|
九、电源
|
电源电压 (DC)
|
24 V DC (冗余)
|
|
电源电压范围
|
18.5 V DC 30.2 V DC
|
|
连接电源
|
通过 COMBICON，可连接导线***大横截面 2.5 mm²
|
|
残波
|
3.6 VPP (在允许的电压范围内)
|
|
***大电流耗量
|
2.5 A
|
|
典型电流耗量
|
800 mA (***高达2.5 A，取决于具体的配置)
|
