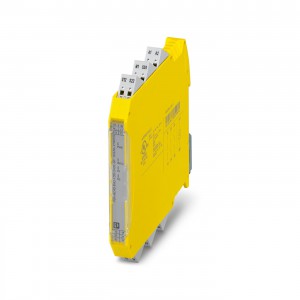

PSR-CE 系列经济款菲尼克斯安全继电器
l PSR-CE1 适用于急停、行程开关、安全门锁、拉绳开关等“常闭触点型传感器”监控
l PSR-CE2 适用于安全光幕、激光扫描仪、非接触式感应开关（OSSD）等“24V DC有源信号输出传感器”监控
l PSR-CE3 适用于上述所有传感器
l PSR-CE2、PSR-CE3 具有带监控的手动复位功能
l ***高符合 Cat. 4,PL e(EN ISO 13849-1)、SIL 3(EN 61508)、SILCL 3(EN 62061)
l 输出为3个常开触点、1个常闭触点
l 模块宽度22.5mm，可插拔式螺钉端子
菲尼克斯继电器，用于急停、安全门和光栅，安全等级可达SIL 3、Cat. 4、PL e，单通道或双通道运行，自动或手动、受控启动，3个启用电流路径，US = 24 V DC，可插拔的直插式接线端子
一、产品属性
|
产品类型
|
安全继电器
|
|
应用
|
急停按钮
|
|
安全门
|
|
光栅
|
|
电磁开关
|
|
发送应答机
|
|
继电器型号
|
带机械联锁触点的机电式继电器，符合IEC/EN 61810-3标准
|
|
绝缘特性
|
|
过电压类别
|
III
|
|
次数
|
|
典型响应时间
|
< 175 ms (自动启动)
|
|
< 175 ms (手动，监控启动)
|
二、电源
|
名称
|
A1/A2
|
|
额定控制电路电源电压 US
|
20.4 V DC 26.4 V DC
|
|
额定控制电路电源电压US
|
24 V DC -15 % / +10 %
|
|
额定控制电源电流IS
|
典型值 80 mA
|
|
US时的功耗
|
典型值 1.92 W
|
|
冲击电流
|
5 A (Δt = 200 µs Us时)
|
|
延迟时间
|
1 ms (在A1处，在电压骤降Us的情况下)
|
|
保护电路
|
浪涌保护; 抑制二极管
|
|
额定控制电源电压的反极性保护
|
三、电气特性
|
额定操作模式
|
100 %符合条件
|
|
额定绝缘电压
|
250 V AC
|
|
额定绝缘电压
|
250 V AC
|
|
额定过电压／绝缘
|
输入电路与常开安全触点输出（13/14）、常开安全触点输出
（23/24）、常开安全触点输出（33/34）之间6 kV增强型隔离耐压
所有电流通路与外壳之间4 kV基础安全隔离
|
三、特性
|
安全数据
|
|
停止类别
|
0
|
|
安全数据: EN ISO 13849
|
|
分类
|
4
|
|
性能等级（PL）
|
e (4 A DC13；5 A AC15；8760次开关循环/年)
|
|
安全数据: IEC 61508 - 高要求
|
|
安全完整性水平（SIL）
|
3
|
|
每小时危险故障可能性（PFHD）
|
1.5 x 10-9 (4 A DC13；5 A AC15；8760次开关循环/年)
|
|
认证测试周期
|
240 月
|
|
使用周期
|
240 月
|
|
安全数据: IEC 61508 - 低要求
|
|
安全完整性水平（SIL）
|
3
|
|
所需求的危险故障可能性（PFHAVG）
|
1.46 x 10-4
|
|
认证测试周期
|
60 月
|
|
使用周期
|
240 月
|
四、尺寸
|
宽度
|
12.5 mm
|
|
高度
|
116.6 mm
|
|
深度
|
114.5 mm
|
