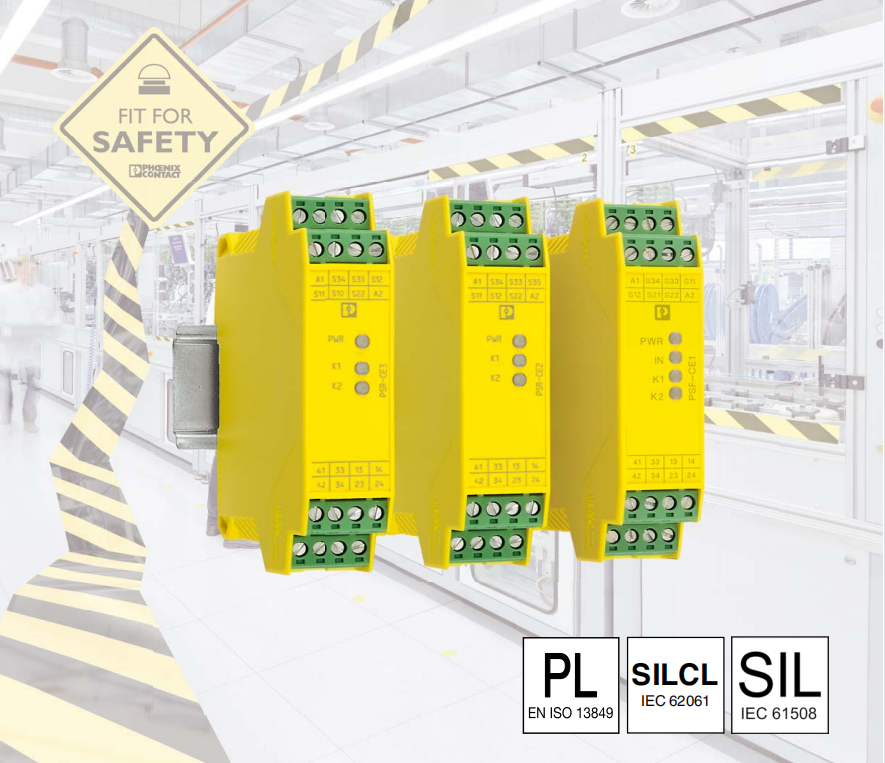

PSR-CE 系列经济款菲尼克斯安全继电器
l PSR-CE1 适用于急停、行程开关、安全门锁、拉绳开关等“常闭触点型传感器”监控
l PSR-CE2 适用于安全光幕、激光扫描仪、非接触式感应开关（OSSD）等“24V DC有源信号输出传感器”监控
l PSR-CE3 适用于上述所有传感器
l PSR-CE2、PSR-CE3 具有带监控的手动复位功能

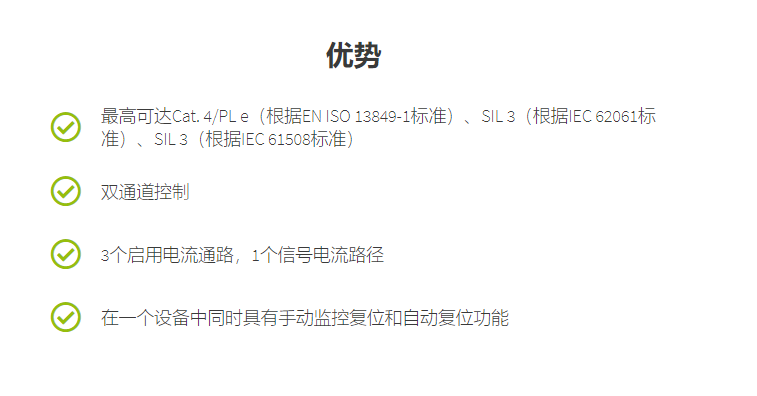

l ***高符合 Cat. 4,PL e(EN ISO 13849-1)、SIL 3(EN 61508)、SILCL 3(EN 62061)

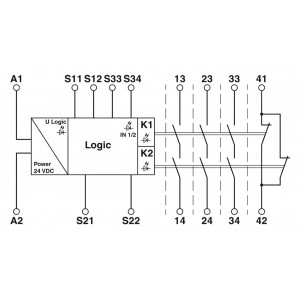

l 输出为3个常开触点、1个常闭触点 。模块宽度22.5mm，可插拔式螺钉端子

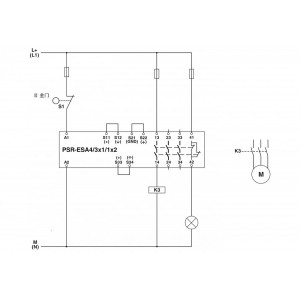

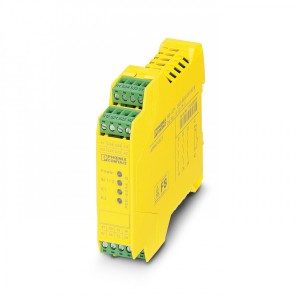

菲尼克斯继电器，用于急停和安全门监控，安全等级可达EN ISO 13849标准的SIL 3或Cat. 4、PL e，双通道运行，3个启用电流路径，额定输入电压：24 V DC，可插拔的直插式接线端子
一、产品属性
|
产品类型
|
安全继电器
|
|
应用
|
急停按钮
|
|
安全门
|
|
机械寿命
|
约 107 开关次数
|
|
继电器型号
|
带机械联锁触点的机电式继电器，符合IEC/EN 61810-3标准
|
二、电气特性
|
额定条件下的***大功耗
|
16.44 W (US = 26.4 V，IL² = 72 A²，PTotal max = 2.04 W + 14.
4 W)
|
|
额定操作模式
|
100 %符合条件
|
|
额定绝缘电压
|
250 V
|
|
额定过电压／绝缘
|
请见章节“绝缘配合”
|
三、特性
|
安全数据
|
|
停止类别
|
0
|
|
安全数据: EN ISO 13849
|
|
分类
|
4
|
|
性能等级（PL）
|
e (5 A DC13；5 A AC15；8760次开关次数/年)
|
|
安全数据: IEC 61508 - 高要求
|
|
设备类型
|
A类
|
|
安全完整性水平（SIL）
|
3
|
|
每小时危险故障可能性（PFHD）
|
5.5 x 10-10 (5 ADC13；5 AAC15；8760次开关次数/年)
|
|
认证测试周期
|
240月
|
|
使用周期
|
240月
|
|
安全数据: IEC 61508 - 低要求
|
|
设备类型
|
A类
|
|
安全完整性水平（SIL）
|
3
|
|
所需求的危险故障可能性（PFHAVG）
|
1.37 x 10-4
|
|
认证测试周期
|
66月
|
|
使用周期
|
240月
|
四、尺寸
|
宽度
|
22.5 mm
|
|
高度
|
112.2 mm
|
|
深度
|
114.5 mm
|
专业销售菲尼克斯交换机 、菲尼克斯继电器、菲尼克斯浪涌保护器等。欢迎来电咨询！
