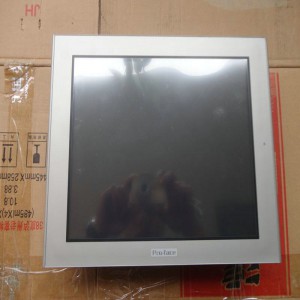

PFXET6600WAD

基本產品信息

類型

可編程人機界面

系列

ET6000系列

顯示屏尺寸

12.1"寬屏

型號

PFXET6600WAD

全球代碼

PFXET6600WAD

產品特點

新一代入門級可編程人機界面 “精益求精物超所值”

顯示規格

顯示屏類型

TFT 真彩 LCD

顯示尺寸

12.1"寬屏

分辨率

1,280 x 800 像素 (WXGA)

有效顯示面積

W261.12 x H163.2 mm

顯示顏色

1600萬色

背光燈

白色LED (用戶不可自行更換。需要更換時，請聯系當地Pro-face分支機構)

背光燈壽命

50,000小時以上(在25℃的環境下連續工作 - 亮度下降至原來的25%)

亮度調節

可通過觸摸面板或軟件進行16級調節

觸摸面板類型

電阻式(模擬、單點觸摸)

觸摸面板分辨率

1,024 x 1,024

觸摸面板壽命

1,000,000次以上

電氣規格

輸入電壓

24 Vdc

額定電壓

19.2~28.8 Vdc

電壓降

5ms以下

功耗

14 W

瞬時電流

30 A以下

抗干擾性能

干擾電壓：1000Vp-p；
脈沖周期：1µs；
上升時間：1ns(通過噪聲模擬器)

絕緣強度

1,000 Vac，20 mA 小于1分鐘(電源端子和FG端子之間)

絕緣電阻

500 Vdc, 10 MΩ 以上

環境規格

國際安全標準

工作溫度

0 ~ 50 °C

存儲溫度

-20 ~ +60 °C

工作濕度

10~90%RH (無凝露，濕球溫度計溫度: 39°C以下)

存儲濕度

10~90%RH (無凝露，濕球溫度計溫度: 39°C以下)

防塵

0.1mg/m3以下(絕緣級)

污染等級

2級污染

空氣質量

無腐蝕性氣體

氣壓(工作海拔)

800~1,114hPa (海拔2,000米以下)

抗振性能

符合IEC/EN61131-2標準
5~9Hz 單振幅：3.5mm
9~150Hz恒定加速度：9.8m/s2
X、Y、Z軸各10次(100分鐘)

抗沖擊性能

符合IEC/EN61131-2標準，147m/s2，X、Y、Z軸各3次

抗快速瞬變/爆發性

IEC 61000-4-4
2kV：電源端口(顯示模塊)
1kV：信號端口

抗靜電性能

接觸式放電：6kV
非接觸式放電：8kV
(符合IEC/EN61000-4-2，3級標準)

存儲器規格

應用程序存儲器

當使用GP-Pro EX時：
- 存儲介質：FLASH EPROM
- 畫面空間：64MB
- 用戶字體空間：8MB
- 邏輯程序空間：132KB (可容納15,000步程序)
- 空閑空間：無

可移植系統：否

備份存儲器

SRAM 128 KB (可更換的一次性電池，用于時鐘數據的備份)

接口規格

串口(COM1)

異步傳輸：RS-232C；數據長度：7或8位；停止位: 1或2位；校驗: 無、奇或偶；數據傳輸速率：2,400bps至115,200bps；接頭：D-Sub 9針(凸型)

串口(COM2)

異步傳輸：RS-422 / 485；數據長度：7或8位；停止位: 1或2位；校驗: 無、奇或偶；數據傳輸速率：2,400bps至115,200bps；接頭：D-Sub 9針(凸型)

USB(Type-A)接口

USB2.0(USB TYPE-A 接頭)×1；
電源電壓：5Vdc±5%；
輸出電流：500mA以下；
通訊距離：3m以下

USB(Micro-B)接口

USB2.0(USB Micro-B 接頭)×1；通訊距離：3m以下

以太網口

IEEE802.3i/IEEE802.3u，10BASE-T/100BASE-TX，RJ-45接頭×1

結構規格

接地

功能接地：接地電阻為100Ω，電纜橫截面積為2mm2(AWG 14)以上，或當地適用標準。(FG與SG端子同)

冷卻方式

自然風冷

結構

IP65

外形尺寸

W310.5 x H232.5 x D50 mm

面板開孔尺寸

W295 x H217 mm
面板厚度：1.6 ~ 5 mm

重量

1.8kg以下

外形尺寸

面板開孔尺寸

A	B	C
295 mm (+1/0 mm)	217 mm (+1/0 mm)	1.6 ~ 5 mm
