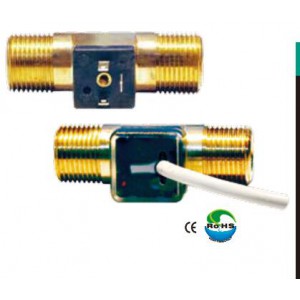

美国Gems捷迈FT-110M霍尔效应涡轮流量传感器GEMS新产品FT-110M

Gems捷迈FT-110M流量传感器部件号：

245148-C， 245148-D， 245150-C ，245150-D

245149-C ，245149-D ，245151-C ，245151-D



FT - 110 系列 - TurboFlow®

经济型流量传感器

格，高精度（±3％的读数）

? 测量从0.13-9.2GPM (0.5-35 LPM) 的低流量

? 轻质塑料设计使之可以安装在任何位置

? 阀座安装 O 型圈设计

性能参数

接液材质

壳体 尼龙12

涡轮 尼龙12合成物

轴承 PTFE(聚四氟乙烯)/15％石墨

工作压力 200 PSIG (13.7 bar)

破裂压力 2500 PSIG (172 bar)

工作温度 -20℃ ~ 100℃

粘度 32 ~ 81 SSU (.8 ~ 16 厘司)

过滤 <50 微米

供电电压 5 ~ 24 VDC @ 8mA

输出（Hz） NPN 集电极开路 @ 20mA，

漏电流10μA （需要上拉电阻)

精度 ±3% 读数

重复性 0.5％ FS

电气连接 DIN 9.4mm *

24 AWG 3英尺. 电缆

接口 3/8" NPT阳螺纹

G3/8" 阳螺纹

17mm 管子 O型圈

典型压降

匹配DIN接头，需另行订购

输出 (PIN 2)

棕 (输出)

黑 (0 VDC)

红 (5-24 VDC)

0 VDC

5-24 VDC (PIN 1)

3K-30 KΩ PULL up 电阻器

客户提供

3K-30K 欧姆上拉

电阻 （客户匹配）

DIN

电缆导线色彩

接线图

FT-100-1.AI

2.5

8 6 4 2 0

0 .25 .50 1 2 3 4 5 6 7 8

10

16

14

12

18

流量-加仑（GPM）

测试数据基于水介质流量 （20℃）

压降

A

B

流量范围 A

.13 - 2.6 GPM

.5 - 10 LPM

流量范围 B

.26 - 9.2 GPM

1 - 35 LPM

0.67

(17)

0.98

(25)

1.09

(27.7)

0.75

(19.1)

3/8? NPT 或 G 3/8?

3芯PVC电缆

39-41英寸长度

1.26

(32)

我们的经验 ? 您的解决方案

Gems 的霍尔效应涡轮流量传感器对于低流量液体监测的OEM应用十

分理想。低廉的价格，加上0.5%的重复性，使之成为分配计时器系

统的理想替代品。与现有的计时系统不同，涡轮技术不受老化过滤器

所引起的系统压力变化的影响。该传感器的标准功率和输出规格使它

容易改装到现有的控制器。
