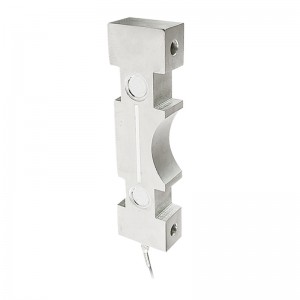

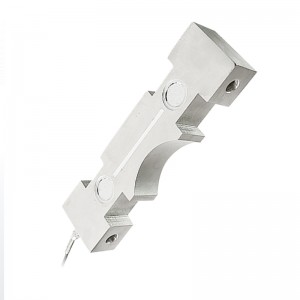

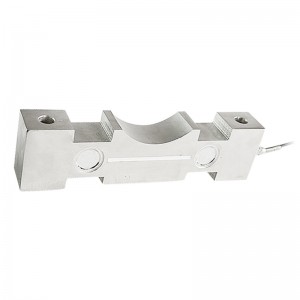

一、产品简介及用途：
传感器采用双剪切梁式结构，综合精度高、安装简单方便、长期稳定性好、兼容性好。
定滑轮式传感器广泛应用于起重、水利、煤矿等行业的自动化测量控制系统。
二、产品结构与外形尺寸：
| 量程 |
L |
W |
H |
L2 |
L2 |
R |
H2 |
2-Φ |
| 2t |
250 |
32 |
65 |
210 |
90 |
50 |
15 |
Φ13 |
| 3t |
250 |
38 |
65 |
210 |
90 |
50 |
15 |
Φ13 |
| 5t |
300 |
44 |
80 |
250 |
110 |
60 |
18 |
Φ17 |
| 10t |
300 |
44 |
80 |
250 |
110 |
60 |
20 |
Φ17 |
| 15t~20t |
350 |
60 |
106 |
295 |
146 |
80 |
23 |
Φ22 |
| 30t |
410 |
68 |
114 |
340 |
170 |
90 |
26 |
Φ26 |
| 50t |
460 |
68 |
116 |
360 |
170 |
90 |
26 |
Φ32 |
传感器接线示意图： 传感器受力图：
三、产品规格选型
技术指标
| 参 数 |
技术参数 |
参 数 |
技术参数 |
| 量程 |
2t~50t |
输出电阻 |
700±5Ω |
| 输出灵敏度 |
1.5±0.05mV/V |
工作温度范围 |
-20~+70℃ |
| 非线性 |
±0.05%F.S. |
安全过载 |
150%F·S |
| 滞后误差 |
±0.05%F.S. |
绝缘电阻 |
≥2000MΩ |
| 重复性误差 |
±0.05%F.S. |
激励电压 |
5V~12V |
| 蠕变 |
±0.05%F.S. |
防护等级 |
IP66 |
| 零点温度系数 |
±0.05%F.S./10℃ |
材质 |
合金钢、不锈钢 |
| 灵敏度温度系数 |
±0.05%F.S./10℃ |
线缆 |
Φ5x3m |
| 输入电阻 |
750±30Ω |
|
|
