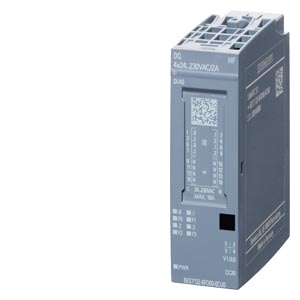

SIMATIC ET 200SP，数字输出模块 DQ 4x 24..230V 交流/2A 高频封装单元：1 件，两种可选模式：DQ 和功率控制，适合 BU 型 U0，颜色代码 CC20，通道诊断 |
| 一般信息 |
| 产品类型标志 |
DQ 4x24 ... 230 VAC/2 A HF |
| 硬件功能状态 |
FS03 以上版本 |
| 固件版本 |
|
| ● 可更新固件 |
是 |
| 可用的基本单元 |
U0 类基座单元 |
| 模块特有彩色标牌板的颜色代码 |
CC20 |
| 产品功能 |
| ● I&M 数据 |
是; I&M0 至 I&M3 |
| ● 时钟同步模式 |
否 |
| 附带程序包的 |
| ● STEP 7 TIA 端口，可组态 / 已集成，自版本 |
V14 |
| ● STEP 7 可组态/ 已集成，自版本 |
自 STEP 7 V5.5 起 |
| ● PROFIBUS 版本 GSD 版 / GSD 修订版以上 |
GSD，修订版 5 以上 |
| ● PROFINET 版本 GSD 版 / GSD 修订版以上 |
GSDML V2.3 |
| 运行模式 |
| ● DQ |
是 |
| ● 带节能功能的 DQ |
是 |
| ● PWM |
否 |
| ● 过采样 |
否 |
| ● MSO |
否 |
| ● 前移移相控制 |
是; 控制范围：8.5 ... 100 % 相位 |
| ● 后移移相控制 |
否 |
| ● 半波 |
是 |
| ● 全波 |
是 |
| 电源电压 |
| 额定值 (AC) |
230 V; 47 ... 63 Hz，***大频率变更速度 1 mHz/s |
| 允许范围，下限 (AC) |
20.4 V |
| 允许范围，上限 (AC) |
264 V |
| 输入电流 |
| 耗用电流（额定值） |
8 mA; 无负载 |
| 输出电压 / 标题 |
| 额定值 (AC) |
230 V; 24V AC 至 230V AC |
| 功率损失 |
| 功率损失，典型值 |
9 W; 有功功率，负载电压 230 V，所有输出端负载 2 A，50 Hz |
| 地址范围 |
| 每个模块的地址空间 |
| ● 输入端 |
+ 1 个字节用于 QI 信息 |
| ● 输出端 |
8 byte |
| 硬件扩展 |
| 自动编码 |
是 |
| ● 机械编码键 |
是 |
| ● 机械编码键的类型 |
类型 C |
| 为不同的接口类型选择基础单元 |
| ● 一线制连接 |
U0 类基座单元 |
| ● 两线制连接 |
U0 类基座单元 |
| ● 三线制连接 |
U0 类基座单元 + 电位分配模块 |
| 数字输出 |
| 数字输出类型 |
Triac |
| 数字输出端数量 |
4 |
| M 开关 |
否 |
| P 开关 |
是 |
| 可编程的数字输出端 |
是 |
| 短路保护 |
否; 需要外部保险装置 |
| 断线识别 |
是; 各个通道 |
| ● 响应阈，典型值 |
1 mA; 40 V AC 以上 |
| 过载保护 |
否; 模块电源中设有一条 10 A 跳闸电流和触发特性的细保险丝 |
| 控制数字输入 |
是 |
| 输出端的通断能力 |
| ● 电阻负载时的***大值 |
2 A; ***大 4 A，参见手册中的附加说明 |
| ● 电感负载时的***大值 |
2 A |
| ● 照明负载时的***大值 |
100 W; 钨符合 UL 标准；更大功率的热敏电阻请参阅手册中的说明 |
| 输出电压 |
| ● 对于信号 “1”，***小值 |
20.4 V |
| 输出电流 |
| ● 对于信号“1”的额定值 |
2 A |
| ● 针对信号“1”的允许范围，***小值 |
10 mA |
| ● 针对信号“1”的允许范围，***大值 |
4 A; 注意手册中的降级说明 |
| ● 针对信号“0”的剩余电流，***大值 |
3 mA |
| 电阻负载时的输出延迟 |
| ● 从 “0” 到“1”，***大值 |
40 ms; 2 个 AC 循环 |
| ● 从 ”1” 到“0”，***大值 |
20 ms; 1 个 AC 循环 |
| 两个输出端并联 |
| ● 用于逻辑连接 |
否 |
| ● 用于增加功率 |
否 |
| ● 用于冗余控制负载 |
是 |
| 开关频率 |
| ● 电阻负载时的***大值 |
10 Hz; 适用于 DQ 操作模式；PC 操作模式下受电源频率限制 |
| ● 电感负载时（依照 IEC 60947-5-1，AC15），***大值 |
10 Hz; 适用于 DQ 操作模式；PC 操作模式下受电源频率限制 |
| ● 照明负载时的***大值 |
1 Hz; 适用于 DQ 操作模式；PC 操作模式下受电源频率限制 |
| 输出端的总电流 |
| ● 每个通道的***大电流 |
2 A; ***大 4 A，参见手册中的附加说明 |
| ● 每个模块的***大电流 |
8 A |
| 输出端的总电流（每个模块） |
| 水平安装位置 |
| — ***高可达 40 ℃，***大值 |
8 A |
| — ***高可达 50 ℃，***大值 |
6 A |
| — ***高可达 60 ℃，***大值 |
4 A |
| 垂直安装位置 |
| — ***高可达 30 ℃，***大值 |
8 A |
| — ***高可达 40 ℃，***大值 |
6 A |
| — ***高可达 50 ℃，***大值 |
4 A |
| 导线长度 |
| ● 屏蔽，***大值 |
1 000 m |
| ● 未屏蔽，***大值 |
600 m |
| 报警/诊断/状态信息 |
| 诊断功能 |
是 |
| 可接入替代值 |
是 |
| 报警 |
| ● 诊断报警 |
是 |
| 诊断 |
| ● 诊断信息可读 |
是 |
| ● 电源电压监控 |
是 |
| ● 断线 |
是; 各个通道 |
| ● 短路 |
否 |
| ● 累积故障 |
是 |
| 诊断显示 LED |
| ● 电源电压监控 (PWR-LED) |
是; 绿色 PWR-LED |
| ● 通道状态显示 |
是; 绿色 LED |
| ● 用于通道诊断 |
是; 红色 Fn LED |
| ● 用于模块诊断 |
是; 绿色 / 红色 DIAG-LED |
| 电位隔离 |
| 通道的电势分离 |
| ● 在通道之间 |
否 |
| ● 在通道和背板总线之间 |
是 |
| ● 在通道和电子元件电源电压之间 |
否 |
| 绝缘 |
| 绝缘测试，使用 |
2545 V DC/2 s（例行测试） |
| 标准、许可、证书 |
| 适用于安全功能 |
否 |
| 环境要求 |
| 运行中的环境温度 |
| ● 水平安装，***小值 |
-30 °C |
| ● 水平安装，***大值 |
60 °C |
| ● 垂直安装，***小值 |
-30 °C |
| ● 垂直安装，***大值 |
50 °C |
| 参考海平面的运行高度 |
| ● ***大海拔安装高度 |
2 000 m; 根据需要：安装高度高于 2000 m |
| 尺寸 |
| 宽度 |
20 mm |
| 高度 |
73 mm |
| 深度 |
58 mm |
| 重量 |
| 重量，约 |
50 g |
