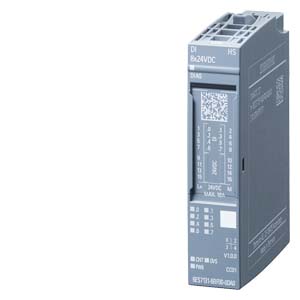

SIMATIC ET 200SP， 数字式输入端�？椋� DI 8x 24VDC High Speed， 包装数量：1 件， 三个备择的操作模式： DI，过采样，4x计数器， 适合用于 A0 类型的基座单元， 颜色代码 CC01， |
| 一般信息 |
| 产品类型标志 |
DI 8x24 VDC HS |
| 硬件功能状态 |
FS04 以上版本 |
| 固件版本 |
V1.0.2 |
| ● 可更新固件 |
是 |
| 可用的基本单元 |
BU 类型 A0 |
| 模块特有彩色标牌板的颜色代码 |
CC01 |
| 产品功能 |
| ● I&M 数据 |
是; I&M0 至 I&M3 |
| ● 时钟同步模式 |
是 |
| 附带程序包的 |
| ● STEP 7 TIA 端口，可组态 / 已集成，自版本 |
V13 SP1 |
| ● STEP 7 可组态/ 已集成，自版本 |
V5.5 SP3 / - |
| ● PROFIBUS 版本 GSD 版 / GSD 修订版以上 |
各修订版本 3 和 5 以上的 GSD 文件 |
| ● PROFINET 版本 GSD 版 / GSD 修订版以上 |
GSDML V2.3 |
| 运行模式 |
| ● DI |
是 |
| ● 计数器 |
是 |
| ● 过采样 |
是 |
| ● MSI |
否 |
| 电源电压 |
| 额定值 (DC) |
24 V |
| 允许范围，下限 (DC) |
19.2 V |
| 允许范围，上限 (DC) |
28.8 V |
| 反极性�；� |
是 |
| 输入电流 |
| 耗用电流，***大值 |
70 mA; 无传感器电源 |
| 传感器供电 |
| 24 V 传感器供电 |
| ● 24 V |
是 |
| ● 短路�；� |
是; 每个模块，电子的 |
| ● 输出电流，***大值 |
700 mA |
| 功率损失 |
| 功率损失，典型值 |
1.5 W |
| 地址范围 |
| 每个�？榈牡刂房占� |
| ● 每个�？榈牡刂房占�，***大值 |
45 byte |
| ● 输入端 |
32 byte; 在 DI 运行方式下，1 字节 + 1 字节用于 QI 信息；在“过采样”运行方式下为 32 字节；在“计数”运行方式下为 25 字节 |
| ● 输出端 |
20 byte; 在运行中计数 (Count) |
| 硬件扩展 |
| 自动编码 |
是 |
| ● 机械编码键 |
是 |
| ● 机械编码键的类型 |
A 型 |
| 为不同的接口类型选择基础单元 |
| ● 一线制连接 |
BU 类型 A0 |
| ● 两线制连接 |
BU 类型 A0 |
| ● 三线制连接 |
BU 类型 A0，带 AUX 端子 |
| ● 四线制连接 |
A0 类基础模块 + 外部端子 |
| 数字输入 |
| 数字输入端数量 |
8 |
| 源型输入/漏性输入 |
P 读取 |
| 脉冲延长 |
是 |
| ● 长度 |
2 s; 50 ms、100 ms、200 ms、500 ms、1 s、2 s |
| 数字输入端功能，可设置参数 |
| ● Tor 启动/停止 |
是 |
| ● 未指定的数字输入端 |
是 |
| ● 计数器 |
是 |
| — 数量，***大值 |
4 |
| — 计数频率，***大值 |
10 kHz |
| — 计数宽度 |
32 bit |
| — 计数方向，正向/反向 |
是 |
| ● 带有过采样的数字输入端 |
是 |
| — 数量，***大值 |
8 |
| — 每次循环的***大值 |
32 |
| — ***小分辨率 |
7.8125 µs |
| 输入电压 |
| ● 额定值 (DC) |
24 V |
| ● 对于信号“0” |
-30 至 +5 V |
| ● 对于信号“1” |
+11 至 +30V |
| 输入电流 |
| ● 对于信号“1”，典型值 |
6 mA |
| 输入延迟（输入电压为额定值时） |
| 对于标准输入端 |
| — 可参数化 |
是; 无 / 0.05 / 0.1 / 0.4 / 0.8 / 1.6 / 3.2 / 12.8 / 20 ms |
| 对于报警输入端 |
| — 可参数化 |
是 |
| 用于技术功能 |
| — 可参数化 |
是 |
| 导线长度 |
| ● 屏蔽，***大值 |
50 m |
| ● 未屏蔽，***大值 |
50 m |
| 传感器 |
| 可连接传感器 |
| ● 双线传感器 |
是 |
| — 允许的闭路电流（双线传感器） ***大值 |
1.5 mA |
| 等时模式 |
| 总线循环时间 (TDP) ***小值 |
125 µs |
| 抖动***大值 |
5 µs |
| 报警/诊断/状态信息 |
| 诊断功能 |
是 |
| 报警 |
| ● 诊断报警 |
是 |
| ● 过程报警 |
是 |
| 诊断 |
| ● 诊断信息可读 |
是 |
| ● 电源电压监控 |
是 |
| — 可参数化 |
是 |
| ● 传感器电源监控 |
是; �？槭� |
| ● 断线 |
否 |
| ● 短路 |
是; �？槭� |
| 诊断显示 LED |
| ● 电源电压监控 (PWR-LED) |
是; 绿色 PWR-LED |
| ● 通道状态显示 |
是; 绿色 LED |
| ● 用于通道诊断 |
否 |
| ● 用于模块诊断 |
是; 绿色 / 红色 DIAG-LED |
| 电位隔离 |
| 通道的电势分离 |
| ● 在通道之间 |
否 |
| ● 在通道和背板总线之间 |
是 |
| ● 在通道和电子元件电源电压之间 |
否 |
| 绝缘 |
| 绝缘测试，使用 |
707 V DC（测试类型） |
| 标准、许可、证书 |
| 适用于安全功能 |
否 |
| 环境要求 |
| 运行中的环境温度 |
| ● 水平安装，***小值 |
-30 °C; 自 FS04 起 < 0 °C |
| ● 水平安装，***大值 |
60 °C |
| ● 垂直安装，***小值 |
-30 °C; 自 FS04 起 < 0 °C |
| ● 垂直安装，***大值 |
50 °C |
| 参考海平面的运行高度 |
| ● ***大海拔安装高度 |
5 000 m; 安装高度 > 2000 m 时受限，参见手册 |
| 尺寸 |
| 宽度 |
15 mm |
| 高度 |
73 mm |
| 深度 |
58 mm |
| 重量 |
| 重量，约 |
28 g |
