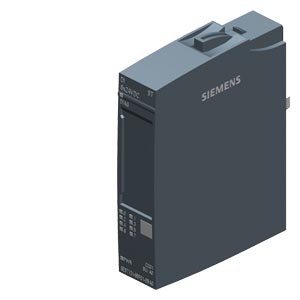

SIMATIC ET 200SP，数字输入模块，DI 8x 24V 直流标准，类型 3 （IEC 61131），灌电流输入，（PNP，P 读数），包装单元：1 件，适合 BU 型 A0，颜色代码 CC01，输入延迟时间 0，05..20ms，模块诊断：传感器电源短路、断线、电源电压 |
| 一般信息 |
| 产品类型标志 |
DI 8x24 VDC ST |
| 硬件功能状态 |
FS02 以上版本 |
| 固件版本 |
V0.0 |
| ● 可更新固件 |
否 |
| 可用的基本单元 |
BU 类型 A0 |
| 模块特有彩色标牌板的颜色代码 |
CC01 |
| 产品功能 |
| ● I&M 数据 |
是; I&M0 至 I&M3 |
| ● 时钟同步模式 |
否 |
| 附带程序包的 |
| ● STEP 7 TIA 端口，可组态 / 已集成，自版本 |
V14 |
| ● STEP 7 可组态/ 已集成，自版本 |
V5.5 SP3 以上 |
| ● PCS 7 可组态/集成式，自版本 |
V8.1 SP1 |
| ● PROFIBUS 版本 GSD 版 / GSD 修订版以上 |
各修订版本 3 和 5 以上的 GSD 文件 |
| ● PROFINET 版本 GSD 版 / GSD 修订版以上 |
GSDML V2.3 |
| 运行模式 |
| ● DI |
是 |
| ● 计数器 |
否 |
| ● 过采样 |
否 |
| ● MSI |
否 |
| 电源电压 |
| 额定值 (DC) |
24 V |
| 允许范围，下限 (DC) |
19.2 V |
| 允许范围，上限 (DC) |
28.8 V |
| 反极性保护 |
是 |
| 输入电流 |
| 耗用电流，***大值 |
50 mA; 所有通道由编码器电源供电 |
| 传感器供电 |
| 输出端数量 |
8 |
| 输出电压，***小值 |
19.2 V |
| 短路保护 |
是; 每个模块 |
| 24 V 传感器供电 |
| ● 24 V |
是 |
| ● 短路保护 |
是 |
| ● 输出电流，***大值 |
700 mA |
| ● 每条通道的***大输出电流 |
700 mA |
| ● 每个模块的***大输出电流 |
700 mA |
| 功率损失 |
| 功率损失，典型值 |
1 W; 24 V，8 个输入端通过编码器电源供电 |
| 地址范围 |
| 每个模块的地址空间 |
| ● 输入端 |
1 byte; + 1 个字节用于 QI 信息 |
| 硬件扩展 |
| 自动编码 |
是 |
| ● 机械编码键 |
是 |
| ● 机械编码键的类型 |
A 型 |
| 为不同的接口类型选择基础单元 |
| ● 一线制连接 |
BU 类型 A0 |
| ● 两线制连接 |
BU 类型 A0 |
| ● 三线制连接 |
BU 类型 A0，带 AUX 端子或电位分配模块 |
| ● 四线制连接 |
A0 类基座单元 + 电位分配模块 |
| 数字输入 |
| 数字输入端数量 |
8 |
| 可编程的数字输入端 |
是 |
| 源型输入/漏性输入 |
P 读取 |
| 输入特性符合 IEC 61131，类型 3 |
是 |
| 输入电压 |
| ● 额定值 (DC) |
24 V |
| ● 对于信号“0” |
-30 至 +5 V |
| ● 对于信号“1” |
+11 至 +30V |
| 输入电流 |
| ● 对于信号“1”，典型值 |
2.5 mA |
| 输入延迟（输入电压为额定值时） |
| 对于标准输入端 |
| — 可参数化 |
是; 0.05 / 0.1 / 0.4 / 0.8 / 1.6 / 3.2 / 12.8 / 20 ms（分别 + 30 至 500 µs 与导线长度有关的延迟） |
| — 从“0”到“1”时，***小值 |
0.05 ms |
| — 从“0”到“1”时，***大值 |
20 ms |
| — 从“1”到“0”时，***小值 |
0.05 ms |
| — 从“1”到“0”时，***大值 |
20 ms |
| 导线长度 |
| ● 屏蔽，***大值 |
1 000 m |
| ● 未屏蔽，***大值 |
600 m |
| 传感器 |
| 可连接传感器 |
| ● 双线传感器 |
是 |
| — 允许的闭路电流（双线传感器） ***大值 |
1.5 mA |
| 报警/诊断/状态信息 |
| 诊断功能 |
是 |
| 报警 |
| ● 诊断报警 |
是 |
| 诊断 |
| ● 诊断信息可读 |
是 |
| ● 电源电压监控 |
是 |
| — 可参数化 |
是 |
| ● 传感器电源监控 |
是; 以模块为单位，可选电路，以避免对单一传感器触点进行断路诊断：25 kOhm 至 45 kOhm |
| ● 断线 |
是; 模块式 |
| ● 短路 |
是; 模块式 |
| 诊断显示 LED |
| ● 电源电压监控 (PWR-LED) |
是; 绿色 PWR-LED |
| ● 通道状态显示 |
是; 绿色 LED |
| ● 用于通道诊断 |
否 |
| ● 用于模块诊断 |
是; 绿色 / 红色 DIAG-LED |
| 电位隔离 |
| 通道的电势分离 |
| ● 在通道之间 |
否 |
| ● 在通道和背板总线之间 |
是 |
| ● 在通道和电子元件电源电压之间 |
否 |
| 绝缘 |
| 绝缘测试，使用 |
707 V DC（测试类型） |
| 标准、许可、证书 |
| 适用于安全功能 |
否 |
| 环境要求 |
| 运行中的环境温度 |
| ● 水平安装，***小值 |
-30 °C; 自 FS02 起 < 0 °C |
| ● 水平安装，***大值 |
60 °C |
| ● 垂直安装，***小值 |
-30 °C; 自 FS02 起 < 0 °C |
| ● 垂直安装，***大值 |
50 °C |
| 参考海平面的运行高度 |
| ● ***大海拔安装高度 |
5 000 m; 安装高度 > 2000 m 时受限，参见手册 |
| 尺寸 |
| 宽度 |
15 mm |
| 高度 |
73 mm |
| 深度 |
58 mm |
| 重量 |
| 重量，约 |
28 g |
