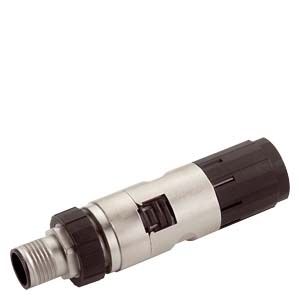

西门子工业以太网接头 6GK1901-0DB20-6AA0
| 产品类型名称 |
IE FC M12 插头 PRO (PROFINET) |
| 产品描述 |
防护等级较高的 M12 插拔连接器，4 针，D 编码 |
 |
工业以太网 FastConnect M12 插头 PRO 2x2 M12 插塞连接器带 坚固的金属外壳和 FC 连接系统，带 轴向电缆转接件（D-编码） 1 包 = 1 件，用于 SCALANCE X208 PRO 和 ET 200 PRO PN。 |
| 应用适宜性 |
用于连接电线和 SCALANCE X208PRO、ET200 PRO PN 或 ET200ecoPN，适用于利用FastConnect 系统的快速安装 |
| 传输率 |
| 传输率 / 工业以太网时 |
10 Mbit/s, 100 Mbit/s |
| 接口 |
| 电气连接数量 |
|
| ● 用于工业以太网 FCTP 导线 |
4 |
| ● 用于网络组件和终端设备 |
1 |
| 电气连接规格 |
|
| ● 用于工业以太网 FCTP 导线 |
一体压接式触点适用于 4 芯 TP FC 安装用电缆 AWG22 |
| ● 用于网络组件和终端设备 |
M12 插头（D 编码） |
| 电气连接规格 / FastConnect |
是 |
| 机械参数 |
| 材料 / 外壳的 |
金属 |
| 重新使用次数 |
10 |
| 锁紧装置的结构形式 |
固定螺钉 |
| 拧紧扭矩 / 适用于 M12 圆形连接器 / ***大值 |
0.6 N·m |
| 编码 / M12 圆形接插件的 |
D |
| 结构形式，尺寸和重量 |
| 电缆出线方式 |
180° 电缆出线 |
| 宽度 |
19 mm |
| 高度 |
19 mm |
| 深度 |
73 mm |
| 净重 |
40 g |
| 可连接的电缆直径 |
6.5 ... 6.5 mm |
| 可连接的导线截面 |
0.33 mm² |
| 环境条件 |
| 环境温度 |
|
| ● 运行期间 |
-40 ... +85 °C |
| ● 存放期间 |
-40 ... +85 °C |
| ● 运输期间 |
-40 ... +85 °C |
| 相对空气湿度 |
|
| ● 25 °C 时 / 无冷凝 / 运行期间 / ***大值 |
95 % |
| 耐化学性 |
|
| ● 防水 |
耐抗力 |
| 防护等级 IP |
IP65/67 |
| 产品特点，产品功能，产品组件 / 常规 |
| 产品特点 |
|
| ● 具有 PoE 功能 |
是 |
| ● 具有 PoE+ 功能 |
是 |
| ● 不含硅 |
是 |
| 产品组件 |
|
| ● 应力释放装置 |
是 |
| 标准，规格，许可 |
| 资格证明 |
|
| ● 与 RoHS 一致 |
是 |
| ● UL 许可证 |
是 |
| ● cULus 许可 |
是 |
| ● 轨道应用符合 EN 50155 |
否 |
| 结构化布线标准 |
Cat5 |
