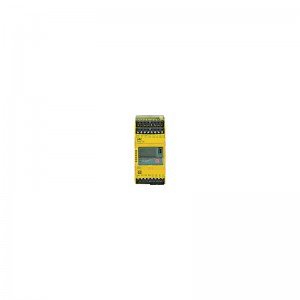

PNOZsigma
安全继电器（独立式），输入： 增量式编码器，接近开关，输出：2 N/O, 2 N/C, UB: 24 -240 V AC/DC，宽度：45 mm，监控停止、速度、 速度范围、位置、方向、模拟电压（S轨迹）， 推转式显示屏旋钮，可插拔螺丝式端子，通过 PNOZsigma触点扩展进行扩展。
技术数据
电气数据
| 供电电压 (V) |
24 - 240 V |
| 电源电压类型U1 |
AC/DC |
| 功率消耗AC |
9 |
| 功率消耗DC |
5.5 |
| 供电电压2 (V) |
48
240 |
| 电源电压类型U2 |
AC |
| U2的公差 |
-15 %/+10 % |
| ***大设备断路器 |
Max-Leiterquerschnitt |
接近开关输入
| 接近开关的可编程监测频率（无迟滞） |
10 mHz - 1.000 kHz |
输入增量式编码器
| 增量编码器输入的数量 |
1 |
| 连接（增量编码器） |
RJ-45-Buchsenstecker, 8polig |
| 差分信号A、/A、B的相位以及增量式编码器的公差 |
90° ±30° |
| 用于增量式编码器的无滞后的可编程监测频率 |
10 mHz - 1.000 kHz |
复位输入
模拟输出
| 模拟输出数量 |
1 |
| 模拟量输出类型 |
Strom |
| 输出端允许的信号范围 |
4 .. 20 mA
0 .. 20 mA |
半导体输出
| 半导体输出数量 |
4 |
| 外部电源电压的允许公差DC 半导体 |
-20 %/+20 % |
| 利用率类别符合 EN 60947-1 |
DC-12 |
继电器输出
| 使用类别AC/DC1标准 |
EN 60947-4-1 |
| AC1安全控制电压 |
240 |
| AC1安全控制***大电流 |
4 |
| DC1安全控制电压 |
24 |
| DC1安全控制***大电流 |
4 |
| 使用类别AC15/DC13标准 |
EN 60947-5-1 |
| AC15安全控制电压 |
230 |
| AC15安全控制***大电流 |
3 |
| DC13安全控制电压 |
24 |
| 安全触点：AC，符合UL标准 |
240 V AC G.U. (same polarity) |
| 继电器触点材料 |
AgCuNi |
| 继电器的其他触点规格 |
+ 0,2 µm Au |
环境数据
| 设备可使用的气候适宜性标准 |
EN 60068-2-78 |
| 以摄氏度一表示的环境温度 |
-20 - 55 °C |
| 湿度额定值 |
93 % r.h.40 °C |
| 允许/不允许凝结 |
不允许 |
| EMC 达到标准 ... |
EN 60947-5-1
EN 61000-6-2
EN 61000-6-3
EN 61326-3-1 |
| 振动测试所依据的标准 |
EN 60068-2-6 |
| 应遵守的间隙与爬电距离标准 |
EN 60947-1 |
| 过电压等级 |
II |
| 间隙与爬电距离污染程度规范 |
2 |
| �；だ嘈�，安装 |
IP54 |
| �；だ嘈停� |
IP30 |
| 端子�；だ嘈� |
IP20 |
时代
| 超过极限值后的响应时间 |
1/f_ist + 16 ms |
机械数据
| 安装位置 |
waager. auf Hutschiene |
| 壳体材料下部 |
PC |
| 外壳材料前板 |
PC |
| 外壳上面部分材质 |
PC |
| 连接端子 |
Schraubklemme |
| 端子样式 |
steckbar |
| 柔性AWG导体的允许截面面积 |
24 - 12 AWG |
| 高度尺寸 |
98 mm |
| 宽度尺寸 |
45 mm |
| 深度尺寸 |
120 mm |
| 净重 |
405 g |
| 总重 |
425 g |
