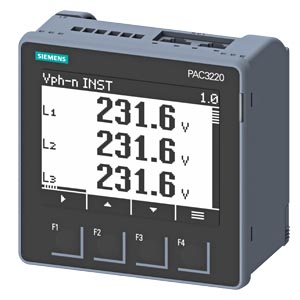

西门子 7KM3220-0BA01-1DA0 多功能测量仪 测量电量
西门子 7KM3220-0BA01-1DA0 多功能测量仪 测量电量
 |
SENTRON PAC3220 LCD 96X96 mm 电源监控设备 配电盘内置设备用于 测量电量 协议：Modbus TCP 带图形显示 UE 标称：690/400V 45-65Hz IE 标称：X/1A 或 X/5 A AC 辅助能量： 100 ...250 V +-10 % AC/DC 螺钉型接线端子连接 |
| 版本 |
| 产品品牌名称 |
SENTRON |
| 产品名称 |
多功能测量仪 |
| 产品的规格 |
基本的 |
| 测量 |
| 测量方法 |
|
| ● 用于电压测量 |
TRMS |
| ● 用于电流测量 |
TRMS |
| 测量值采集方式 |
无缝的，连续的 |
| 电压波形 |
正弦或失真 |
| 可测量的网电频率 |
|
| ● 初始值 |
45 Hz |
| ● 终值 |
65 Hz |
| 用于测量值采集的运行方式 自动的网电频率记录 |
是 |
| 用于测量值采集的运行方式 |
|
| ● 固定在50 Hz |
否 |
| ● 固定在60 Hz |
否 |
| 电源电压 |
| 电源结构形式 |
宽电压范围电源 |
| 电压类型 电源电压 |
AC/DC |
| 防护等级 |
| 防护等级 IP 正面的 |
IP65 |
| 适应性 |
| 使用的适宜性 |
安装在封闭空间内位置固定的配电盘上 |
| 产品功能 |
| 产品功能 |
|
| ● 电压测量 |
是 |
| ● 电流测量 |
是 |
| ● 有效功率测量 |
是 |
| ● 无功功率测量 |
是 |
| ● 频率测量 |
是 |
| 显示和操作 |
| 显示器规格 |
LCD |
| 高度 显示屏的 |
54 mm |
| 宽度 显示屏的 |
72 mm |
| 颜色 显示器背景 |
白色 |
| 屏幕背景光亮度可调节 |
否 |
| 屏幕背景光亮度可通过时间控制调低 |
是 |
| 屏幕对比度可调节 |
是 |
| 语言 在显示器的显示上 支持 |
德语、英语、法语、西班牙语、意大利语、葡萄牙语、土耳其语、中文、波兰语 |
| 按键数 |
4 |
| 通讯 |
| 接口数量 按照快速以太网 |
2 |
| 电气连接规格 快速以太网接口 |
2 x RJ45 |
| 协议 在以太网接口处 支持 |
MODBUS TCP |
| 故障限制 |
| 参考条件 对于测量***度的 |
符合 IEC61557-12、IEC62053-22 和 IEC62053-23 |
| 用于相对总的测量不确定性的公式 |
|
| ● 对于测量值电压 |
+/- 0,2 % |
| ● 对于测量值电流 |
+/- 0,2 % |
| ● 对于测量值有功功率 |
+/- 0.5 % |
| ● 对于测量值无功功率 |
+/- 1 % |
| ● 对于测量值功率因数 |
+/- 0,5 % |
| ● 在有效功测量值 |
等级 0.5 符合 IEC61... IEC62053-22 |
| ● 对于无效功测量值 |
等级 2 符合 IEC61557-12 或 IEC62053-23 标准 |
| 输入/输出 |
| 数字输入端数量 |
2 |
| 电气连接规格 在数字输入端 |
螺栓连接 |
| 数码式输入端的运行条件 外部电源 |
是 |
| 输入电压 在数字输入端 DC 时 ***大值 |
30 V |
| 输入电流 在数字输入端 |
|
| ● 对于信号<1>初始值识别 |
7 mA |
| 数字输出端数量 |
2 |
| 操作输出端规格 |
双向的 |
| 数码输出端的结构形式 |
换档功能或脉冲输出功能 |
| 工作电压 作为输出电压 DC 时 许可***大值 |
30 V |
| 电气连接规格 在数字输出端 |
螺栓连接 |
| 输出电流 在数字输出端 |
|
| ● DC 时 时间限定在100 ms ***大值 |
130 mA |
| 内部电阻 在数字输出端 |
55 |
| 标准 对于脉冲调整的 |
信号反应按照IEC62053-31 |
| 脉冲持续时间 |
|
| ● 初始值 |
30 ms |
| ● 终值 |
500 ms |
| 可调节的时间标度线 ***小值 |
10 ms |
| 接通频率 在数字输出端 ***大值 |
17 Hz |
| 输出的特性 短路保护 |
是 |
| 测量输入 |
| 可测量的网电电压 在 (PE)N 和 L 之间 AC 时 ***大额定值 |
400 V |
| 可测量的网电电压 在 (PE)N 和 L 之间 AC 时 |
|
| ● ***小值 |
11.5 V |
| ● ***大值 |
480 V |
| 可测量的网电电压 外导体之间的 AC 时 ***大额定值 |
690 V |
| 电压的测量区扩展 带有外部的电压互感器 |
是 |
| 内阻 外导体和中性线 在电压测量时 |
1.5 M |
| 测量类别 用于电压测量 |
CATIII |
| 可测量的电流 |
|
| ● 1 AC 时 额定值 |
1 A |
| ● 2 AC 时 额定值 |
5 A |
| 相对的可测量电流 AC 时 |
|
| ● ***小值 |
1 % |
| ● ***大值 |
100 % |
| 电流的测量区扩展 带有外部的电流互感器 |
是 |
| 零点遏制 在电流测量时 |
0 ... 10 % |
| 测量类别 用于电流测量 |
CATIII |
| 连接 |
| 电气连接规格 |
|
| ● 在电压的测量输入端 |
螺栓连接 |
| ● 在电流的测量输入端 |
螺栓连接 |
| 机械设计 |
| 紧固类型 DIN 导轨安装 |
否 |
| 多功能测量器的结构尺寸 |
96的 |
| 高度 |
96 mm |
| 宽度 |
96 mm |
| 深度 |
56 mm |
| 安装深度 |
51 mm |
| 净重 |
325 g |
| 装入位置 |
垂直的 |
| 环境条件 |
| 环境温度 运行期间 |
|
| ● ***小值 |
-25 °C |
| ● ***大值 |
55 °C |
| 环境温度 存放期间 |
|
| ● ***小值 |
-25 °C |
| ● ***大值 |
70 °C |
| 相对空气湿度 25 °C 时 无冷凝 运行期间 ***大值 |
75 % |
| 安装高度 高度超出水平面以上 ***大值 |
2 000 m |
| 污染程度 |
2 |
