一、产品简介及用途：

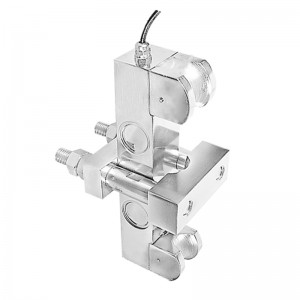

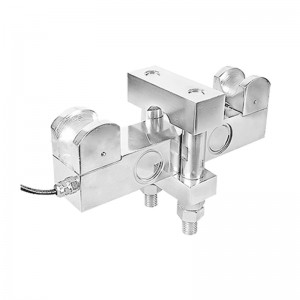

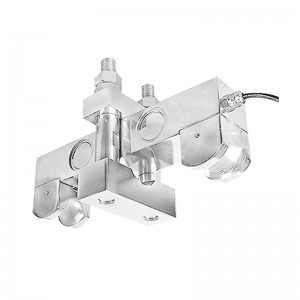

LCZ-401C旁压式张力传感器为双孔剪切梁结构，安装使用方便、操作简单、维修容易，专用于测量钢丝绳的张力。钢丝绳通过U型螺栓固定在传感器上，党钢丝绳受拉力时，力通过导向轮作用于传感器上。主要适用于起重、水利、煤矿等行业的超载控制和过程显示。
二、产品结构与外形尺寸：
| 量程 |
钢丝绳直径 |
L |
W |
H |
E |
| 1t |
φ6-φ14 |
160 |
76 |
118 |
45 |
| 2t |
φ10-φ18 |
160 |
76 |
118 |
45 |
| 3~5t |
φ16-φ26 |
160 |
76 |
118 |
45 |
| 8~30t |
φ10-φ36 |
260 |
108 |
172 |
68 |
| 20~50t |
φ30-φ46 |
272 |
124 |
210 |
78 |
传感器接线示意图： 传感器受力图：
三、产品规格选型
技术指标
| 参 数 |
技术参数 |
参 数 |
技术参数 |
| 量程 |
1t~50t |
输出电阻 |
350±5Ω |
| 输出灵敏度 |
1.5±0.05mV/V |
工作温度范围 |
-20~+70℃ |
| 非线性 |
±0.1~±0.3%F.S. |
安全过载 |
150%F·S |
| 滞后误差 |
±0.1%F.S. |
绝缘电阻 |
≥2000MΩ |
| 重复性误差 |
±0.1%F.S. |
激励电压 |
5V~12V |
| 蠕变 |
±0.1%F.S. |
防护等级 |
IP65、IP66 |
| 零点温度系数 |
±0.1%F.S./10℃ |
材质 |
合金钢、不锈钢 |
| 灵敏度温度系数 |
±0.1%F.S./10℃ |
线缆 |
Φ5x3m |
| 输入电阻 |
750±30Ω |
|
