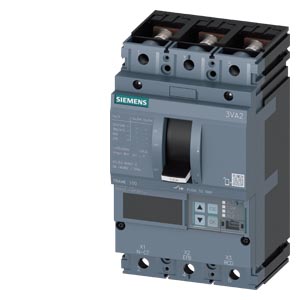

断路器 3VA2 IEC 框架 100 通断能力等级 M Icu=55 kA @ 415 V 3 极，系统保护 ETU320，LI，In=63A 过载保护 Ir=25 A...63A 短路保护 Ii=1.5...12 x In 螺钉扁形连接器 |
| 版本 |
| 产品品牌名称 |
SENTRON |
| 产品名称 |
塑料外壳式断路器 |
| 产品的规格 |
设备保护 |
| 过电流脱扣器的结构形式 |
ETU320 |
| 过电流脱扣器的保护功能 |
LI |
| 极数 |
3 |
| 一般技术数据 |
| 绝缘电压 / 测定值 |
800 V |
| 工作电压 / AC 时 / 测定值 |
690 V |
| 损耗功率 [W] / ***大值 |
5.4 W |
| 损耗功率 [W] / 电流测定值时 / AC 时 / 在热运行状态中 / 每个电极 |
1.8 W |
| 机械式使用寿命（转换周期） / 典型 |
25 000 |
| 电气使用寿命（操作循环） / AC-1 时 / 380/415 V 时 |
15 000 |
| 电气使用寿命（操作循环） / AC-1 时 / 690 V 时 |
10 500 |
| 产品特点 / 对于零导线 / 可扩装/加装 / 短路保护和过载保护 |
否 |
| 接地监控的规格 |
无 |
| 产品功能 |
|
| ● 通信功能 |
否 |
| ● 其它测量功能 |
否 |
| 每个数量单位的净重 |
2.148 kg |
| 电力 |
| 持续电流 / 测定值 / ***大值 |
100 A |
| 额定持续电流 Iu |
63 A |
| 工作电流 |
|
| ● 40 °C 时 |
63 A |
| ● 45 ℃ 时 |
63 A |
| ● 50°C 时 |
63 A |
| ● 55 ℃ 时 |
63 A |
| ● 60 °C 时 |
63 A |
| ● 65 ℃ 时 |
63 A |
| ● 70 °C 时 |
63 A |
| 交换容量 IEC 60947 |
| 断路器的通断能力等级 |
M |
| 极限短路电流 (Icu) 分断能力 |
|
| ● 240 V 时 |
85 kA |
| ● 415 V 时 |
55 kA |
| ● 440 V 时 |
55 kA |
| ● 500 V 时 |
36 kA |
| ● 690 V 时 |
2 kA |
| 工作短路电流 (Ics) 分断能力 |
|
| ● 240 V 时 |
85 kA |
| ● 415 V 时 |
55 kA |
| ● 440 V 时 |
55 kA |
| ● 500 V 时 |
36 kA |
| ● 690 V 时 |
2 kA |
| 短路电流 (Icm) 接通能力 |
|
| ● 240 V 时 |
187 kA |
| ● 415 V 时 |
121 kA |
| ● 440 V 时 |
121 kA |
| ● 500 V 时 |
75.6 kA |
| ● 690 V 时 |
3 kA |
| 可调参数 |
| 电流整定值 (Ir) 可调整的的动作值 / L 脱扣器 / I2t 特性曲线中 / ***小值 |
25 A |
| 电流整定值 (Ir) 可调整的的动作值 / L 脱扣器 / I2t 特性曲线中 / ***大值 |
63 A |
| 延迟时间 (tr) 可调整的动作值 / L 脱扣时 / I2t 特性曲线中 / ***小值 |
0.5 s |
| 延迟时间 (tr) 可调整的动作值 / L 脱扣时 / I2t 特性曲线中 / ***大值 |
17 s |
| 电流整定值 (Ii) 可调整的动作值 / I 脱扣时 / ***大值 |
756 A |
| 电流整定值 (Ii) 可调整的动作值 / I 脱扣时 / ***小值 |
95 A |
| 可设置的电流动作值 / 无延迟的短路脱扣器的 / ***小值 |
95 A |
| 可设置的电流动作值 / 无延迟的短路脱扣器的 / ***大值 |
756 A |
| 产品功能 / 接地保护 |
否 |
| 机械设计 |
| 高度 [in] |
7.13 in |
| 高度 |
181 mm |
| 宽度 [in] |
4.13 in |
| 宽度 |
105 mm |
| 深度 [in] |
3.39 in |
| 深度 |
86 mm |
| 连接 |
| 电气连接的排列 / 用于主电路 |
正面接口 |
| 电气连接规格 / 用于主电路 |
双侧带螺钉扁形连接器 |
| 可连接的导线截面类型 / 适用于扁平母线连接 / ***小值 |
13 x 1 mm |
| 可连接的导线截面类型 / 适用于扁平母线连接 / ***大值 |
25 x 8 mm |
| 表层的结构形式 / 接口的 / 在开关定部 (N, 1, 3, 5) |
锡 |
| 表层的结构形式 / 接口的 / 在开关底部 (N, 2, 4, 6) |
锡 |
| 辅助电路 |
| 产品组件 |
|
| ● 欠压脱扣器 |
否 |
| ● 电压脱扣器 |
否 |
| ● 脱扣报警器 |
否 |
| 转换器数量 / 用于辅助触点 |
0 |
| 饰品 |
| 产品扩展 / 可选 / 电机驱动 |
是 |
| 环境条件 |
| 防护等级 IP / 正面的 |
IP40 |
| 环境温度 |
|
| ● 运行期间 / ***小值 |
-25 °C |
| ● 运行期间 / ***大值 |
70 °C |
| ● 存放期间 / ***小值 |
-40 °C |
| ● 存放期间 / ***大值 |
80 °C |
| 证书 |
| 参考标示 / 符合 IEC 81346-2:2009 |
Q |
|
