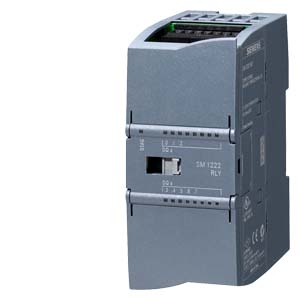

SIPLUS S7-1200 SM 1222 8DQ 基于 6ES7222-1XF32-0XB0 带防腐蚀涂层， -20 - +60°C， 数字输出 SM 1222，8DQ， 继电器 转换触点 |
| 一般信息 |
| 产品类型标志 |
SM 1222，DQ 8x 继电器 / 2 A |
| 电源电压 |
| 允许范围，下限 (DC) |
20.4 V |
| 允许范围，上限 (DC) |
28.8 V |
| 输入电流 |
| 来自背板总线 DC 5 V，***大值 |
140 mA |
| 数字输出端 |
| ● 来自负载电压 L+，***大值 |
16.7 mA / 继电器线圈 |
| 功率损失 |
| 功率损失，典型值 |
5 W |
| 数字输出 |
| 数字输出端数量 |
8 |
| ● 在组件中 |
1 |
| 短路保护 |
否; 外部预设 |
| 输出端的通断能力 |
| ● 电阻负载时的***大值 |
2 A |
| ● 照明负载时的***大值 |
DC 时 30 W，AC 时 200 W |
| 输出电压 |
| ● 额定值 (DC) |
5 V DC 到 30 V DC |
| ● 额定值 (AC) |
5 到 250 V AC |
| 输出电流 |
| ● 针对信号“1”的允许范围，***大值 |
2 A |
| 电阻负载时的输出延迟 |
| ● 从 “0” 到“1”，***大值 |
10 ms |
| ● 从 ”1” 到“0”，***大值 |
10 ms |
| 输出端的总电流（每组） |
| 水平安装位置 |
| — ***高可达 50 ℃，***大值 |
2 A; 每个零线的电流 |
| 继电器输出端 |
| ● 继电器输出端数量 |
8 |
| ● 继电器线圈 L+ (DC) 的电源电压 |
24 V |
| ● ***大操作循环数 |
在负载额定电压为 100000 时，机械电流为 1 千万 |
| 触点的通断能力 |
| — 电感负载时的***大值 |
2 A |
| — 照明负载时的***大值 |
DC 时 30 W，AC 时 200 W |
| — 电阻负载时的***大值 |
2 A |
| 导线长度 |
| ● 屏蔽，***大值 |
500 m |
| ● 未屏蔽，***大值 |
150 m |
| 报警/诊断/状态信息 |
| 诊断功能 |
是 |
| 报警 |
| ● 诊断报警 |
是 |
| 诊断显示 LED |
| ● 用于输出端状态 |
是 |
| ● 用于维护 |
是 |
| 电位隔离 |
| 数字输出电位隔离 |
| ● 在通道之间 |
继电器 |
| ● 在通道之间，分组点数 |
1 |
| ● 在通道和背板总线之间 |
1500 V AC 持续 1 分钟 |
| 允许的电位差 |
| 在不同电路之间 |
750 V AC 持续 1 分钟 |
| 防护等级和防护类别 |
| 防护等级 IP |
IP20 |
| 标准、许可、证书 |
| 船舶建造许可 |
是 |
| 环境要求 |
| 运行中的环境温度 |
| ● ***小值 |
-20 °C; = Tmin（包括冷凝 / 霜）；启动 @ 0 °C |
| ● ***大值 |
60 °C; = Tmax |
| ● 冷启动时的***小值 |
0 °C |
| 运输/储存时的环境温度 |
| ● ***小值 |
-40 °C |
| ● ***大值 |
70 °C |
| 参考海平面的运行高度 |
| ● ***大海拔安装高度 |
2 000 m |
| ● 环境温度-气压-安装高度 |
1140 hPa ... 795 hPa (-1000 m ... +2000 m) 时的 Tmin ... Tmax // Tmin ... 795 hPa ... 658 hPa (+2000 m ... +3500 m) 时的 (Tmax - 10 K) // Tmin ... 658 hPa ... 540 hPa (+3500 m ... +5000 m) 时的 (Tmax - 20 K)；超过 2000 m 时 AC ***大 132 V |
| 相对空气湿度 |
| ● 25 °C 时无冷凝运行，***大值 |
95 % |
| ● 带凝露，已通过 IEC 60068-2-38 检验，***大值 |
100 %; RH，包括凝露/冻结（在凝露状态下不得调试） |
| 坚实性 |
| 冷却剂和润滑剂 |
| — 对市售冷却剂和润滑剂耐用 |
是; 空气中有柴油和油滴 |
| 用于地点位置固定的工业设备 |
| — 对生物活性物质具有耐受性，符合 EN 60721-3-3 |
是; 3B2 级霉菌孢子、真菌孢子、蘑菇孢子（不包括动物群体），3B3 级设备可订购 |
| — 对化学活性物质具有耐受性，符合 EN 60721-3-3 |
是; 3C4 级 (RH < 75 %)，包括符合 EN 60068-2-52 的盐雾（清晰度 3）；* |
| — 对机械活性物质具有耐受性，符合 EN 60721-3-3 |
是; 3S4 级，包括沙子、粉尘；* |
| 用于船上 / 海上 |
| — 对生物活性物质具有耐受性，符合 EN 60721-3-6 |
是; 6B2 级霉菌孢子、真菌孢子、蘑菇孢子（不包括动物群体），6B3 级设备可订购 |
| — 对化学活性物质具有耐受性，符合 EN 60721-3-6 |
是; 6C3 级 (RH < 75 %)，包括符合 EN 60068-2-52 的盐雾（清晰度 3）；* |
| — 对机械活性物质具有耐受性，符合 EN 60721-3-6 |
是; 6S3 级，包括沙子、粉尘；* |
| 可应用于工业过程技术 |
| — 对化学活性物质具有耐受性，符合 EN 60654-4 |
是; 3 级（三氯乙烯除外） |
| — 环境条件适用于过程系统、测量系统和控制系统，符合 ANSI/ISA-71.04 |
是; A/B 组 GX 级（三氯乙烯除外；有害气体浓度允许达到 EN 60721-3-3 标准规定的 3C4 级的极限值）；LC3 级（盐雾）和 LB3 级（油） |
| 备注 |
| — 有关环境条件分类的说明，符合 EN 60721、EN 60654-4 和 ANSI/ISA-71.04 |
* 运行时，随附的插头盖板必须保留在未占用的接口上！ |
| 保形涂料 |
| ● 对装配好的电路板涂层，根据 EN 61086 |
是; 等级 2 可实现高可靠性 |
| ● 抗污染的保护，根据 EN 60664-3 |
是; 保护类型 1 |
| ● 军用测试，根据 MIL-I-46058C，修订版 7 |
是; 使用期间涂层可能褪色 |
| ● 印刷电路板组件用电气绝缘化合物的合格性和性能，根据 IPC-CC-830A |
是; 保形涂料，A 类 |
| 连接技术 / 标题 |
| 需要的前置插头 |
是 |
| 机械/材料 |
| 外壳材料（正面） |
|
| ● 塑料 |
是 |
| 尺寸 |
| 宽度 |
45 mm |
| 高度 |
100 mm |
| 深度 |
75 mm |
| 重量 |
| 重量，约 |
310 g |
