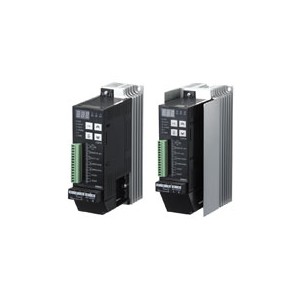

| 种类 | 标准型 | 恒定电流型 | ||
|---|---|---|---|---|
| 项目 型号 | G3PW-A2□□EU-□ | G3PW-A2□□EC-□-FLK | ||
| 控制方式 | 模拟量输入时：相位控制或***佳周期控制 电压ON/OFF输入时：ON/OFF控制 |
|||
| 适用负载 | 位相控制：线性度(电阻)负载、变压器1次侧控制(磁通密度1.25T以下) ***佳周期控制：线性度(电阻)负载(不支持变压器1次侧控制) |
|||
| 输出模式 | 模拟量输入时 | 位相控制 | 与相位角成正比、与电压的平方成 正比、与电压成正比 |
与相位角成正比、与电压的平方成 正比、与电压成正比、恒定电流控制 |
| ***佳周期控制 | ***佳周期控制 (输出每半个周期切换为100%或0%) |
|||
| 电压ON/OFF 输入时 |
ON/OFF控制 | 与电压成正比 | ||
| 相数 | 单相 | |||
| 额定电压 | AC100～240V | |||
| 电压变化范围 | -15～+10% | |||
| 电源频率 | 50/60Hz | |||
| 电源频率变化 | ±3Hz | |||
| 消耗功率 | 5VA以下(控制电源④-⑤间) | |||
| 负载电流范围 | -A220E□ | 1～20A | ||
| -A245E□ | 1～45 A | |||
| -A260E□ | 1～60A | |||
| 浪涌ON电流耐量 | -A220E□ | 220A(60Hz、1周期) | ||
| -A245E□ | 440A(60Hz、1周期) | |||
| -A260E□ | 440A(60Hz、1周期) | |||
| I2t | -A220E□ | 400A2 (1周期) | ||
| -A245E□ | 1,600A2(1周期) | |||
| -A260E□ | 1,600A2 (1周期) | |||
| 输出电压调整范围 | 0～98% | |||
| 控制用输入信号 | 模拟量输入 | DC4～20mA(输入阻抗100Ω)、或DC1～5V(输入阻抗30.1kΩ) | ||
| 电压ON/OFF输入 | DC5V(输入阻抗30.1kΩ) | |||
| 外部主设定 | 指定品：G32X-V2K(2kΩ、2W) | |||
| 外部斜率设定 | 指定品：G32X-V2K(2kΩ、2W) | |||
| 输出量设定范围 | 主设定 | 0.0～100% | ||
| BASE UP值 | 0.0～100%(初始值：0.0%) | |||
| 上下限限位值 | 输出限位上限值：0.0～100%(初始值：100%) 输出限位下限值：0.0～100%(初始值：0.0%) |
|||
| 斜率设定值 | 斜率设定值＝内部斜率设定值×外部斜率设定值 内部斜率设定范围(通过正面键或通信进行设定)：0～100% (初始值：100%) 外部斜率设定范围(通过外部旋钮进行设定)：0～100% (初始值：100%) |
|||
| 斜升/斜降时间 | 0.0～99.9秒(初始值：0.5秒) 可采用相位控制或***佳周期控制。 |
|||
| 恒定电流特性 | ―― | 电流变化±2%FS | ||
| 负载电流上限值 | ―― | 0.0～66.0A (初始值：0.0＝OFF) 过载电流检测时间：500ms以内 |
||
| 电流检测 | 电流检测器(CT) | ―― | 内置 | |
| 电流检测精度 | ―― | 额定电流的10%FS | ||
| ***小检出负载电流 | ―― | 1A | ||
| 加热器断 线警报 |
检测方法 | ―― | 视加热器电阻值而定 (含加热器电阻值示教和断线检测参数设定功能) 注： 对于温度上升时电阻值会变大的加热器而言， 断线检测的精度会降低。 |
|
| 断线检测电阻变化率的设定范围 | 1～100%(初始值：100%) | |||
| 断线检测精度 | ―― | 额定电流时为10%FS以内 (不适用于电阻会变化的负载) |
||
| 断线检测输出量下限 | ―― | 在大于等于规定的输出值时检测断线 0.0～100% (初始值：0.0%) |
||
| 断线检测延迟次数 | ―― | 0～999次(初始值：150次) | ||
| 多台加热器断线检测 | ―― | 可从10根中检测出1根断线(额定电流通电时) | ||
| 事件输入 | 事件数量 | 2件 1. 事件输入的功能可通过初始设定等级的参数设定来改变。 事件输入可用于下列任一功能切换 • 使主设定在自动和手动操作之间切换。 • 在相位控制和***佳周期控制之间切换。 2. 报警复位 |
||
| 有接点输入条件 | ON：1kΩ以下/OFF：100kΩ以上 | |||
| 无接点输入条件 | ON：残留电压 1.0V 以下/OFF：漏电流0.1mA 以下 | |||
| 流出电流 | 约1.1mA (每个输入) | |||
| 端子间电压 | DC5V | |||
| 报警输出 | 事件数量 | 2件 • ALARM1 (Caution) • ALARM2 (Warning) 开路集电极输出(独立COM) |
||
| ***大使用电压 | DC30V | |||
| ***大负载电流 | 50mA | |||
| ***大残留电压 | 1.5V | |||
| ***大漏电流 | 0.4mA | |||
| 串行通信 | ―― | RS-485×1个端口：CompoWay/F从站功能(注) 注： 可与模块型温控器EJ1基本单元连接。参数可通过 与EJ1终端单元相连后使用CX-Thermo进行设定和监控。 |
||
| 过电流保护 | ―― | 额定电流×120%以上、 250个周期内 | ||
| SSR异常检测 | SSR短路/开路故障后3秒以内 • 可检测SSR短路故障的相位角范围：0～72% • 可检测SSR开路故障的相位角范围：28～100% |
|||
| 电源频率异常 | 47Hz以下、63Hz以上 | |||
| 输出ON电压下 | 1.6 Vrms （100%输出时） | |||
| 漏电流 | 10mA以下(AC100/110V)、20mA以下(AC200/220V) | |||
| 绝缘电阻 | 100MΩ以上(DC500V 绝缘电阻计) | |||
| 耐电压 | AC2,500V 50/60Hz 1分钟(充电部与非充电部之间) | |||
| 振动 | 10～55～10Hz 100m/s2 | |||
| 冲击 | 300m/s2 | |||
| 使用环境温度 | -15～+55℃ (无结冰、结露) | |||
| 使用环境湿度 | 5～95%RH | |||
| 保存温度 | -25～+65℃(无结冰、结露) | |||
| 质量 | G3PW-A220E□-□-□□□：1kg以下 G3PW-A245E□-□-□□□：1.9kg以下 G3PW-A260E□-□-□□□：1.9kg以下 |
|||
| 适用标准 | 安全标准 | UL508 CSA C22.2 ***4 EN60947-4-3(污染度2、过电压类别Ⅱ) |
||
| EMC标准 | EMI EN60947-1 EN60947-4-3 EMS EN60947-1 EN60947-4-3 |
|||
