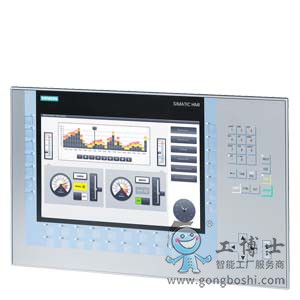

SIMATIC HMI KP1200 Comfort， 精智面板， 按键操作， 12" 宽屏幕 TFT 显示屏， 一千六百万色， PROFINET 接口， MPI/PROFIBUS-DP 接口， 12MByte 项目组态存储器， Windows CE 6.0， 可项目组态的***低版本 WinCC Comfort 11版 |
| 一般信息 |
| 产品类型标志 |
KP1200 Comfort |
| 显示 |
| 显示屏规格 |
TFT |
| 屏幕对角线 |
12.1 in |
| 屏幕宽度 |
261.1 mm |
| 屏幕高度 |
163.2 mm |
| 颜色数量 |
16 777 216 |
| 分辨率（像素） |
| ● 水平图像分辨率 |
1 280 pixel |
| ● 垂直图像分辨率 |
800 pixel |
| 背光灯 |
| ● MTBF 背景照明（温度为 25 °C 时） |
80 000 h |
| ● 可调节背景照明 |
是的; 0-100 % |
| 操作元件 |
| 键盘字体 |
| ● 功能按键 |
|
| — 功能按键数量 |
34 |
| — 带 LED 的功能按键数量 |
34 |
| |
|
| 过程操作扩展 |
| ● DP 直接 LED（LED 作为 S7 输出外设） |
|
| — F1...Fx |
34 |
| ● 直接按键（按键作为 S7 输入外围设备） |
|
| — F1...Fx |
34 |
| ● 直接按键（触摸按键作为 S7 输入外围设备） |
0 |
| |
| 无外部通风时的***大允许倾斜角度 |
35° |
| 电源电压 |
| 电源的电压类型 |
DC |
| 额定值 (DC) |
24 V |
| 允许范围，下限 (DC) |
19.2 V |
| 允许范围，上限 (DC) |
28.8 V |
| 输入电流 |
| 耗用电流（额定值） |
0.85 A |
| 接通电流脉冲 I²t |
0.5 A²·s |
| 功率 |
| 接收的有效功率典型值 |
20 W |
| 处理器 |
| 处理器类型 |
X86 |
| 存储器 |
| 闪存 |
是的 |
| RAM |
是的 |
| 用于用户数据的可用存储器 |
12 Mbyte |
| 输出类型 |
| Info LED |
是的 |
| 电源 LED |
不 |
| Error LED |
不 |
| 声音 |
|
| ● 蜂鸣器 |
不 |
| ● 扬声器 |
是的 |
| |
| 接口 |
| 工业以太网接口数量 |
1; 2 个端口（交换机） |
| RS 485 接口数量 |
1; RS 422 / 485 接口组合 |
| RS 422 接口数量 |
1 |
| RS 232 接口数量 |
0 |
| USB 接口数量 |
2; USB 2.0 |
| ● USB-Mini-B |
1; 5 针 |
| 20 mA 接口数量 (TTY) |
0 |
| 并行接口数量 |
0 |
| 其他接口数量 |
0 |
| SD 卡插槽数量 |
2 |
| 带软件接口 |
不 |
| 工业以太网 |
| ● 工业以太网状态 LED |
2 |
| ● 集成开关的端口数量 |
2 |
| |
| 报警/诊断/状态信息 |
| 诊断 |
| ● 诊断信息可读 |
是的; S7 控制器 |
| EMV |
| 依据 EN 55 011 标准抑制无线电干扰辐射 |
| ● 极限值等级 A 适用于工业领域中的应用 |
是的 |
| ● 极限值等级 B 适用于居民区中的应用 |
不 |
| 防护等级和防护类别 |
| IP（正面） |
IP65 |
| IP（背面） |
IP20 |
| NEMA（正面） |
|
| ● 包括类型 4，正面 |
是的 |
| ● 包括类型 4x 正面 |
是的 |
| 标准、许可、证书 |
| CE 标记 |
是的 |
| cULus |
是的 |
| RCM（原 C-TICK） |
是的 |
| KC 许可 |
是的 |
| 在防爆区域使用 |
| ● ATEX 区域 2 |
是的 |
| ● ATEX 区域 22 |
是的 |
| ● IECEx 2 区 |
是的 |
| ● IECEx 22 区 |
是的 |
| ● cULus I 类 1 区 |
不 |
| ● cULus I 类 2 区，2 级 |
是的 |
| ● FM I 类 2 级 |
是的 |
| 船舶建造许可 |
| ● 德国劳埃德船级社 (GL) |
是的; E-Stand 10 以上 |
| ● 美国船舶检验局 (ABS) |
是的; E-Stand 10 以上 |
| ● 必维国际检验集团 (BV) |
是的; E-Stand 10 以上 |
| ● 挪威船级社 (DNV) |
是的; E-Stand 10 以上 |
| ● 英国劳氏船级社 (LRS) |
是的; E-Stand 10 以上 |
| ● 日本船级社 (Class NK) |
是的; E-Stand 10 以上 |
| ● 波兰船级社 (PRS) |
不 |
| 环境要求 |
| 运行中的环境温度 |
| 操作（垂直安装） |
| — 垂直安装时的***小值 |
0 °C |
| — 垂直安装时的***大值 |
50 °C; （55 °C，参见文献 ID：64847814） |
| 操作（***大倾斜角度） |
| — ***大倾斜角度时的***小值 |
0 °C |
| — ***大倾斜角度时的***大值 |
40 °C |
| 操作（垂直安装，纵向格式） |
| — 垂直安装时的***小值 |
0 °C |
| — 垂直安装时的***大值 |
40 °C |
| 操作（***大倾斜角度，纵向格式） |
| — ***大倾斜角度时的***小值 |
0 °C |
| — ***大倾斜角度时的***大值 |
35 °C |
| 运输/储存时的环境温度 |
| ● ***小值 |
-20 °C |
| ● ***大值 |
60 °C |
| 相对空气湿度 |
| ● 操作，***大值 |
90 %; 无凝结 |
| 操作系统 |
| 专有 |
不 |
| 预安装的操作系统 |
| ● Windows CE |
是的 |
| 项目组态 / 标题 |
| 消息显示 |
是的 |
| 报文系统（包括缓冲器和应答器） |
是的 |
| 过程值显示（输出） |
是的 |
| 可规定过程值（输入） |
是的 |
| 方案管理 |
是的 |
| |
| 语言 |
| 在线语言 |
| ● 联机/运行时间语言数量 |
32 |
| 语言 |
| ● 每个项目的语言 |
32 |
| WinCC 下的功能性 (TIA Portal) |
| 库 |
是的 |
| 应用软件/选件 |
|
| ● 网页浏览器 |
是的 |
| ● Pocket Word |
是的 |
| ● Pocket Excel |
是的 |
| ● PDF Viewer |
是的 |
| ● 媒体播放器 |
是的 |
| ● SIMATIC WinCC Sm@rtServer |
是的 |
| ● SIMATIC WinCC Audit |
是的 |
| Visual Basic 脚本数量 |
是的 |
| 任务计划器 |
|
| ● 时间控制 |
是的 |
| ● 任务控制 |
是的 |
| 消息系统 |
| ● 消息类别数量 |
32 |
| ● 位消息 |
是的 |
| — 位消息数量 |
4 000 |
| ● 模拟消息 |
是的 |
| — 模拟消息数量 |
200 |
| ● S7 消息编号方法 |
是的 |
| ● 系统消息 HMI |
是的 |
| ● 更多系统报警（SIMATIC S7、SINUMERIK、SIMOTION ... ） |
是的 |
| ● 每条消息的字符数 |
80 |
| ● 每条消息的过程值数量 |
8 |
| ● 确认组 |
是的 |
| ● 消息指示器 |
是的 |
| 方案管理 |
| ● 配方数量 |
300 |
| ● 每个配方的数据集 |
500 |
| ● 每个数据集的条目 |
1 000 |
| ● 内部配方存储器的容量 |
2 Mbyte |
| ● 配方存储器可以扩展 |
是的 |
| 变量 |
| ● 每台设备的变量数 |
2 048 |
| ● 每幅图像的变量数 |
400 |
| ● 临界值 |
是的 |
| ● 多路复用 |
是的 |
| ● 结构 |
是的 |
| ● 阵列 |
是的 |
| 画面 |
| ● 可组态的图片数量 |
500 |
| ● ***窗口/默认 |
是的 |
| ● 全局画面 |
是的 |
| ● 弹出式画面 |
是的 |
| ● 幻灯片画面 |
是的 |
| ● 通过 PLC 选择图像 |
是的 |
| ● PLC 中的图像编号 |
是的 |
| 图片对象 |
| ● 每个图像的对象数量 |
400 |
| ● 文本区 |
是的 |
| ● I/O 区 |
是的 |
| ● 图形化的 I/O 区（图形列表） |
是的 |
| ● 符号形式的 I/O 区（文本列表） |
是的 |
| ● 日期/时间域 |
是的 |
| ● 开关 |
是的 |
| ● 按键 |
是的 |
| ● 图形显示 |
是的 |
| ● 图标 |
是的 |
| ● 几何对象 |
是的 |
| 复杂图片对象 |
| ● 每个图像的复杂对象数量 |
20 |
| ● 消息显示 |
是的 |
| ● 曲线显示 |
是的 |
| ● 用户显示 |
是的 |
| ● 状态/控制 |
是的 |
| ● Sm@rtClient 显示 |
是的 |
| ● 配方显示 |
是的 |
| ● f(x) 曲线显示 |
是的 |
| ● 系统诊断显示 |
是的 |
| ● 媒体播放器 |
是的 |
| ● HTML 浏览器 |
是的 |
| ● PDF 显示 |
是的 |
| ● IP 摄像头显示器 |
是的 |
| ● 条形图 |
是的 |
| ● 滑动式调节器 |
是的 |
| ● 指示仪器 |
是的 |
| ● 模拟表/电子表 |
是的 |
| 列表 |
| ● 每个项目的文字列表数量 |
500 |
| ● 每个文本列表的条目数量 |
500 |
| ● 每个项目的图形列表数量 |
500 |
| ● 每个图形列表的条目数 |
500 |
| 归档 |
| ● 每台设备的文档数量 |
50 |
| ● 每个文档的条目数量 |
20 000 |
| ● 消息档案 |
是的 |
| ● 过程值档案 |
是的 |
| ● 归档方式 |
|
| — 顺序档案 |
是的 |
| — 循环档案 |
是的 |
| ● 存储器位置 |
|
| — 存储卡 |
是的 |
| — USB 存储器 |
是的 |
| — 以太网 |
是的 |
| ● 数据存储格式 |
|
| — CSV |
是的 |
| — TXT |
是的 |
| — RDB |
是的 |
| 安全性 |
| ● 用户组数量 |
50 |
| ● 用户权限数量 |
32 |
| ● 用户数量 |
50 |
| ● 密码导出/导入 |
是的 |
| ● SIMATIC Logon |
是的 |
| 通过打印机记录 |
| ● 消息 |
是的 |
| ● 报告（层协议） |
是的 |
| ● 硬拷贝 |
是的 |
| ● 电子打印文件 |
是的; PDF, HTML |
| 字符集 |
| ● 键盘字体 |
|
| — 美式（英语） |
是的 |
| 传送（上传/下载） |
| ● MPI/PROFIBUS DP |
是的 |
| ● USB |
是的 |
| ● 以太网 |
是的 |
| ● 使用外部存储介质 |
是的 |
| 过程连接 |
| ● S7-1200 |
是的 |
| ● S7-1500 |
是的 |
| ● S7-200 |
是的 |
| ● S7-300/400 |
是的 |
| ● LOGO! |
是的 |
| ● Win AC |
是的 |
| ● SINUMERIK |
是的; 带有 SINUMERIK 选项包 |
| ● SIMOTION |
是的 |
| ● Allen Bradley (EtherNet/IP) |
是的 |
| ● Allen Bradley (DF1) |
是的 |
| ● Mitsubishi (MC TCP/IP) |
是的 |
| ● Mitsubishi (FX) |
是的 |
| ● OMRON (FINS TCP) |
不 |
| ● OMRON (LINK/Multilink) |
是的 |
| ● Modicon (Modbus TCP/IP) |
是的 |
| ● Modicon (Modbus) |
是的 |
| ● OPC UA 客户端 |
是的 |
| ● OPC UA 服务器 |
是的 |
| 服务工具/组态工具 |
| ● 备份/恢复 |
是的 |
| ● 自动备份/恢复 |
是的 |
| ● 模拟 |
是的 |
| ● 设备转换 |
是的 |
| 外设/选项 |
| 打印机 |
是的 |
| SIMATIC HMI MM 存储卡：多媒体存储卡 |
是的; ***多 128 MB |
| SIMATIC HMI SD 存储卡：数字存储卡 |
是的; ***多 2 GB |
| SIMATIC HMI CF 存储卡：CF 卡 |
不 |
| USB 存储器 |
是的 |
| SIMATIC IPC USB 闪存（USB 记忆棒） |
是的; ***多 16 GB |
| SIMATIC HMI USB 内存（USB 记忆棒） |
是的; ***多 8 GB |
| 网络摄像机 |
是的 |
| 机械/材料 |
| 外壳材料（正面） |
|
| ● 塑料 |
不 |
| ● 铝材 |
是的 |
| ● 不锈钢 |
不 |
| 尺寸 |
| 外壳正面宽度 |
454 mm |
| 外壳正面高度 |
289 mm |
| 安装截面，宽度 |
434 mm |
| 安装截面，高度 |
269 mm |
| 安装深度 |
65 mm |
| 重量 |
| 重量（不含包装） |
4.4 kg |
| 重量（含包装） |
5.7 kg |
