工业机器人导轨|GBS-01-01-W3800-xxxx

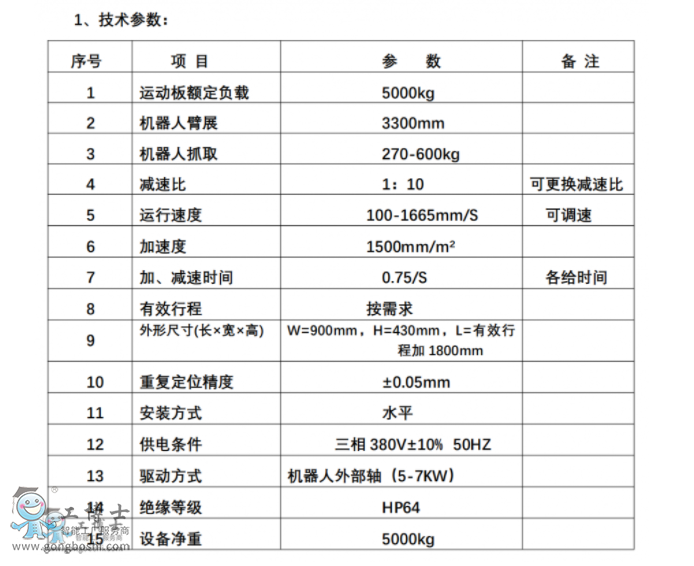

二、行走轨道概述
1：轨道本体材质为钢板方管焊接件，标准长度拼接件，长度分为 6 米、5 米、4 米、3 米、2 米、1.5 米五种规可拼接；
2：拼接长度超过 15 米由第三方激光水平仪检测，出检测精度数据；
3： 轨道本体为钢件 焊接后退火去应力后抛丸处理表面再进行机械加工直线导轨、齿条 和拼接安装面。
4： 轨道与地面连接板连接可水平调节，地面连接板由 M20 化学螺栓固定。
5： 机器人安装板材质为 45#钢，螺栓连接位置加厚钢板保证螺纹紧固连接。
6： 拖链安装在轨道的外侧或内测，由拖链槽加支架固定，弯曲半径 R300 减少线缆的易 损度，如长度 8 米以上需要增加滚轮支架。
7： 硬限位安装在轨道的两端，材质为 Q235 钢件加弹性缓冲器。
8： 限位开关安装在机器人运动板上，限位方式为接触式
9： 该设备表面处理为喷漆，颜色为 RAL 7036 深灰色
10. 钣金式防尘罩（半封闭式）3mm 花纹板折弯 螺丝连接
11：润滑系统 进口润滑泵分流器润滑滑块，齿条润滑配有毛毡轮
12：原点标识安装在机器人运动板上，刻度安装在轨道两侧。
13：直线导轨水平安装，滑块为 6 个 由润滑系统集中供油
14：齿轮齿条为斜齿 齿面研磨级，精度为 6 级，配有润滑轮
