Magnetrol麦格纳丘Echotel 940/941系列紧凑经济型超声波液位开关

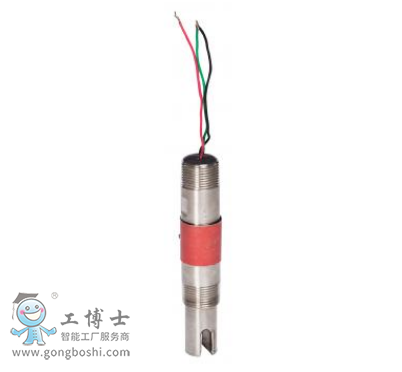

Echotel?940型和941型超声波液位开关是紧凑的整体式单元，利用脉冲信号技术在各种液体应用中进行高或低液位测量。这些开关具有316不锈钢顶端传感器，提供各种NPT，法兰连接和卫生型过程连接。紧凑的电子元件完全封装在过程接头上方。
940型提供1amp的SPDT继电器输出。 941型有一个毫安电流转换输出。
技术
接触式超声波液位测量
超声波液位开关使用一对用环氧树脂封装在传感器末端的压电晶体进行液位的测量。晶体是由陶瓷材料制成的，当接入外接电压时，它会以一个固定的频率振动。发射信号的晶体会将外接电压从电子信号转化成超声波信号。当两个晶体之间的间隙中存在液体时，接收端的晶体会收到来自发射端晶体的超声波信号并将它再转化为电子信号。这个电子信号会被传送到电子部件中来显示这两个晶体的间隙间存在液体。当两者之间没有液体时，超声波信号会衰减并且不会被接受端的晶体检测到。
特点
应用
工作原理

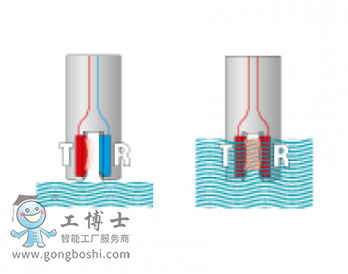

利用超声波能量来检测液体是否存在于一个传感器末端感应的间隙中。接触式超声波技术背后的原理是，高频声波在液体介质存在的情况下很容易穿过传感器间隙传播，但是在间隙干燥时会衰减。
传感器使用一对压电晶体，封装在传感器***的环氧树脂中。晶体由陶瓷材料制成，当施加电压时，陶瓷材料以给定频率振动。发射晶体将来自电子器件的施加电压转换成超声波信号。当液体存在于间隙中时，接收晶体感测来自发射晶体的超声信号，并将其转换回电信号。该信号被发送到电子器件以指示变送器间隙中存在液体。当没有液体存在时，超声波信号衰减并且不能被接收晶体检测到。
特点
脉冲电子信号在恶劣的工艺条件下具有出色的性能，并具有优异的抗电磁噪声的能力
先进的传感器设计通过排出粘性液体并忽略液体波动应用中的泡沫提供可靠的操作
适用于SIL （安全完整性等级） 2 回路 （FMEDA 分析数据认证）
超紧凑型单元在现场空间紧张的情况下也能轻易的安装
无需校验或调试
1 amp SPDT继电器输出 （940）， 8/16 mA 电流转换输出 （941）
