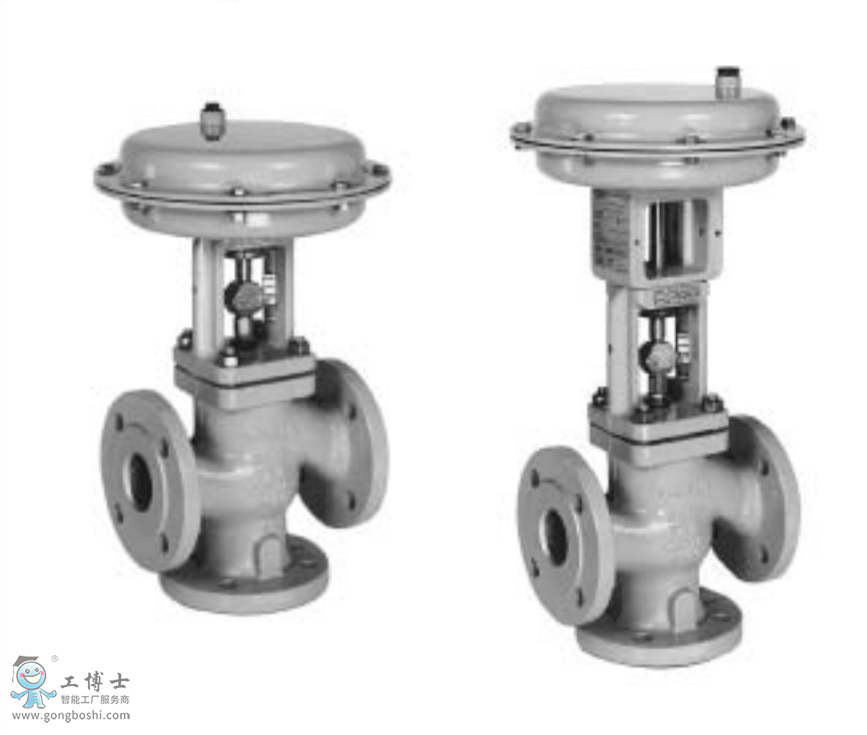

　　3244-1型和3244-7型气动控制阀由3244型三通阀和 3271 型或 3277 型气动执行机构组成。基于模块化设计，可以更换执行机构，并可在标准型的阀门上附加延长段或金属波纹管密封。根据阀芯配置，三通阀可以作为合流或分流阀使用（在 DN 15 至 25 中，其阀芯是相同的）。在合流阀里，要混合的介质从 A 和 B 口进入，组合后的流体从 AB 口流出。在分流阀里，介质从 AB 口进入，被分开的流体从 A 和 B 口流出。从 A 或 B 至 AB 的流量或反之亦然，阀座和阀芯之间的截流面积来决定，即由阀杆的位置来决定的。通过改变作用在执行机构膜片上信号压力来移动阀芯。由杆连接器将阀杆和执行机构推杆连接起来；阀杆用弹簧压紧的 PTFE 填料圈（4.2）来密封。



　　对故障-安全动作“执行机构推杆伸出”的控制阀，信号压力管线连接到膜片气室的下部；对故障安全作“执行机构推杆缩回”的控制阀，信号压力管线连接到膜片气室的上部。3277型气动执行机构的下部信号压力连接，位于下膜盖的支架的侧面。3.4 过滤器、旁路建议在控制阀前安装一个SAMSON 2型过滤器，并在过滤器前和控制阀后各装一个截止阀以及一个旁路截止阀，将有利于控制阀的使用和维修。3.5 测试连接在带金属波纹管密封控制阀的延长段上部法兰处，有一个G 1/8的测试接口，可以用来检查金属波纹管是否泄漏。特别是液体和蒸气介质，建议连接一个适合的泄漏指示器，如压力表、接到开口容器的排放管或一个观测窗口.



　　控制阀主要是部件使用磨损，特别是阀座、阀芯和填料。在应用中，控制阀需要定期检查，防止可能出现的故障。如果发生泄漏, 可能是由于填料损坏或金属波纹管密封损坏造成的。如果阀门不能关断，可能是由于阀座、阀芯间结垢造成，或是阀座、阀芯密封面损坏造成的。若需要，则进行彻底清洗或拆下有问题的阀内件并更换。SAMSON萨姆森气动控制阀3244-1型技术参数



　　为得到更大的输出推力，可对执行机构弹簧预压紧，扩大其行程或弹簧范围的12.5%（120 cm2和 240cm2）或 25%（350cm2及更大）。举例：如，弹簧范围 0.2 至 1 巴，弹簧可预紧 0.1巴，例如，弹簧范围被偏移了 0.1 巴，产生新的弹簧范围为 0.3 至 1.1 巴（0.1 巴相于预紧 12.5%）。当调整阀门时，把 0.3巴的信号压力设定为信号压力范围下限。必须将新的弹簧范围 0.3 至 1.1 巴标明在铭牌上。
