koso无锡工装501T顶部导向型单座调节阀不平衡阀芯型
1、501T顶部导向型单座调节阀概述
顶部导向型单座调节阀是一种体积小 结构简单 但却能适应苛刻工况条件的单座调节阀。该系列调节阀很容易制成波纹管密封型 蒸汽夹 套型 加长型上阀盖等特殊结构

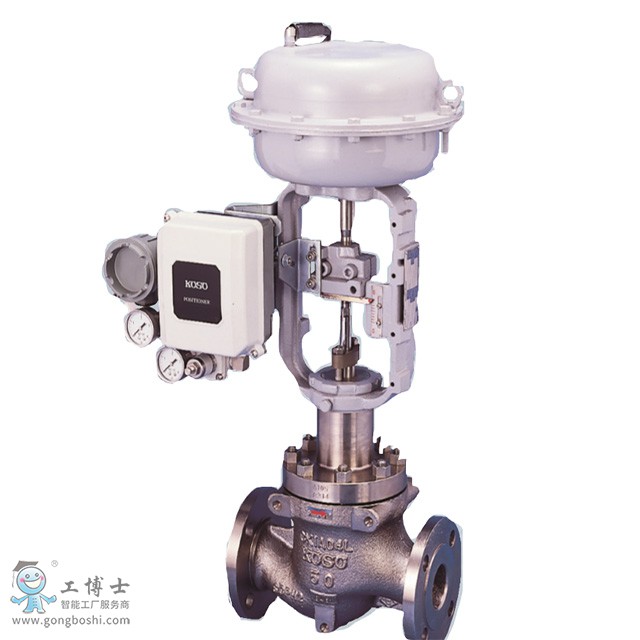

2、501T顶部导向型单座调节阀图示
3、501T顶部导向型单座调节阀规格
形 式 Type ： 不平衡阀芯型 Unbalance plug type
公 称 通 径 ：1/2" 8" 15A 200A即DN15 DN200
阀 芯 形 状 ： P孔单座 Q孔单座
流 量 特 性 ： 等百分比 线性 开关
公 称 压 力 ： JIS 10K, 20K, 30K, 40K ; ANSI Class 150, 300, 600 ; PN 16, 40, 63, 100
连 接 方 式 ： 法兰型 RF RTJ 凹凸式 焊接型 2B以下为 SW 3B以上为 BW
更多koso无锡工装阀门选型支持@工博士商城
