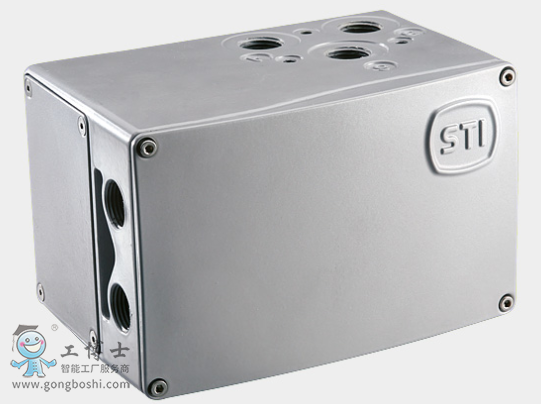

产品 - FasTrak智能定位器
带有高效能、高精度的电子气动阀门控制器的智能定位器

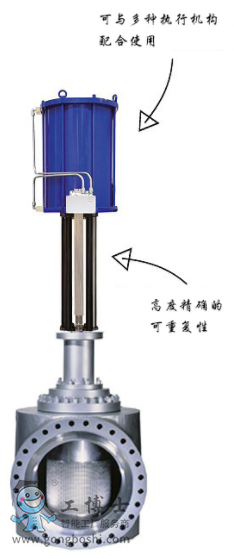

FasTrak是一款高效能、高精度的电子气动阀门控制器，是传统定位器的替代产品。它动态性能卓越、流量大（Cv = 2）。通过HARTTM装置或通过自动校准进行配置和校准。FasTrak可与单作用和双作用式执行机构配合使用，可选择是否配备弹簧、活塞和隔膜。
主要特征
流量大、控制***
独特设计使大体积执行机构可以高速运行，无需额外放大装置（增压或快速排气装置）
控制系统算法和硬件
双作用活塞、隔膜、旋转执行机构（带弹簧或不带弹簧）自动校准；获得***的开合冲程可调独立控制参数
牢固阀轴设计
对安装和连接造成的径向和轴向外部载荷不敏感
环境保护
IP66保护和独特的排气保护系统，使其适合安装在有热带雨、灰尘、沙子、盐蚀的严酷环境中
4-20 mA定位反馈
可配置跳闸数字输入
限位开关和/或报警报可配置数字输出
通讯
带HART™通信协议的4-20 mA控制系统和动力
高速串联
软件界面
专门软件（RCFT）来设置、定制、控制和监控高动态性能
认证和审批
欧洲CE认证
本安（Ex ia）/ 防爆（Ex d [ia]）符合：
FasTrak可选择316不锈钢材质，带防爆阻隔
优势
大部分应用中不需要放大器
对放大装置优异的控制能力
大流量，快速、***的整体控制能力
强大的自动校准软件，可以对参数进行全面个性化设置
大量可配置的嵌入式功能
坚固的设计，全金属壳体
技术规格
连接
动力
2条信号线（***小3.5 mA，12/30 Vdc）
电气连接
信号½" NPT（或根据需要使用公制M20x1.5）辅助输入/输出½" NPT（或根据需要使用公制M20x1.5）
气动连接
½" NPT内螺纹
通信协议
HART™
TTL RS232
输入
信号
4-20 mA，带HART™协议
可配置分程
开关
Nr 2可配置数字化（光耦 24Vdc）
输出
定位
4-20 mA 无源环路
开关
Nr 2可配置数字化（光耦 24Vdc）
行程活动
旋转角度反馈
30°/120°（<30°，分辨率更低）
速度可调
范围：0/300秒，各个方向可单独配置
特征曲线
线性
等百分比
可配置
控制参数
各个方向可单独配置
行程控制
***小和***大可设定行程限制
底座推力可调
供气
仪表气源
不含油污、水分和粉尘，符合ISO 8573-1 -
3级标准
供压
2.5÷10 bar
空气消耗
6 bar条件下，1.5 Nm3/h
选项和附件
远程反馈传感器
通用连接：
长行程线性执行机构（70÷1500 mm）
适用于旋转应用的VDI/VDE 3845
侧轭架或顶装式应用杠杆
定制应用
直接安装的气动附件：
仪表和锁定阀门
集中或高静音排气
高速通信组件
高度防腐的316不锈钢外壳
失位版
带功能补丁的高级诊断
显示和按钮
低流失版
性能数据（对于> 90°角）符合IEC61514-2
滞后现象 + 死区
±0.15%
可重复性
±0.15%
敏感性
±0.1%
线性
±0.3%
环境温度的影响
每10°C，影响0.3%
容气量
在6 bar（CV 2.3）状态下可达180 Nm3/h
环境容量
环境
防护IP66 NEMA 4X
运行温度
-40°到+80°C
-GOST: 50°到+80°C
湿度
***高100%
震动
***大：2g（ISA S75.13）
CE标示
符合CE及EMC
材料
铝
不锈钢反馈轴
全316不锈钢
重量
铝（Ex ia）3.25 kg
铝（Ex d）4.11 kg
不锈钢316（Ex ia）8.82 kg
不锈钢316（Ex d）10.78 kg
远程控制软件界面
界面用户友好，单屏即可显示所有关键参数
容易进行机械反馈调正的工具
自动校准指南
通过互动启动页可完全控制所有参数
参数可配置的性能监控图表工具
事件和错误报告
经认证的HART™协议通信，符合375/475手持式设备要求
高级诊断功效补丁1：阀门签名——阶跃响应
高级功能功效补丁2：稳定性控制——底座频率响应分析的软方法
